CONNESSIONI
8 It
Selezionare questo metodo se l’amplificatore non presenta terminali di uscita di linea (presa a spina).
Se l’amplificatore presenta due set di terminali di uscita degli altoparlanti anteriori,
entrambi i terminali possono emettere segnali sonori contemporaneamente.
• Collegare un set di terminali di uscita degli altoparlanti anteriori dell’amplificatore ai terminali INPUT1 del subwoofer
e collegare l’altro set agli altoparlanti anteriori.
• Impostare l’amplificatore in modo che entrambi i set di terminali di uscita degli altoparlanti anteriori emettano
contemporaneamente segnali sonori.
Nota
Se l’amplificatore presenta solo un set di terminali di uscita degli altoparlanti anteriori, consultare pagina 9.

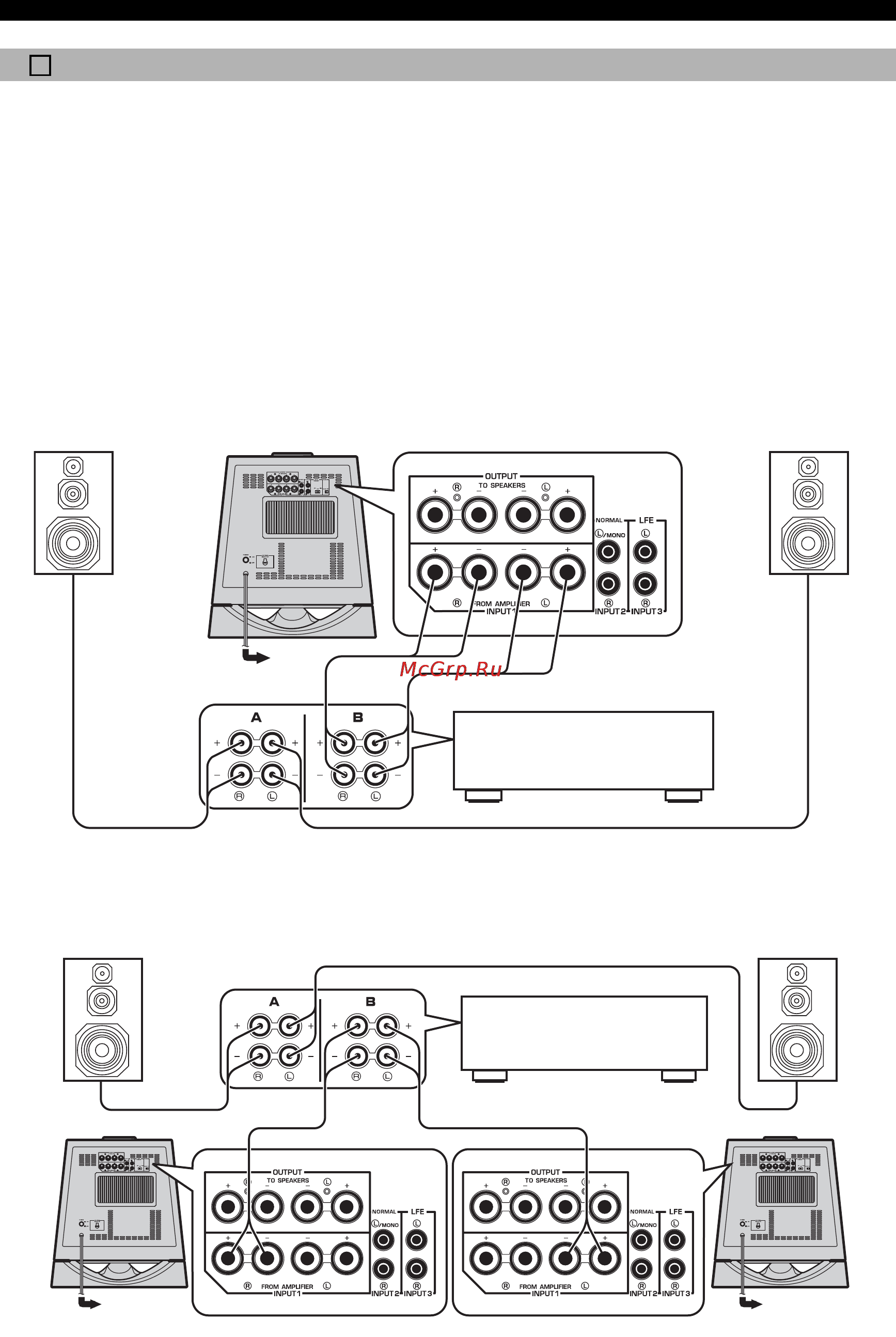

■ Uso di un solo subwoofer (con cavi di altoparlanti)
■ Uso di due subwoofer (con cavi di altoparlanti)
Connessione ai terminali di uscita dell’altoparlante dell’amplificatore
2
Altoparlante
anteriore di destra
Subwoofer
A uscita CA
Altoparlante
anteriore di sinistra
Amplificatore
Terminali di
uscita
dell’altoparlante
Amplificatore
Altoparlante
anteriore di destra
Altoparlante
anteriore di sinistra
Subwoofer
A uscita CA
A uscita CA
Subwoofer
Terminali di uscita
dell’altoparlante
