ANSLUTNINGAR
8 Sv
Välj detta anslutningssätt om din förstärkare inte har några linjeutgångar (stiftkontakter).
Om din förstärkare har två par anslutningar för främre högtalare, och båda anslutningspar
kan sända ut ljudsignaler samtidigt.
• Anslut det ena paret av förstärkarens högtalaranslutningar till INPUT1-anslutningarna på subwooferhögtalaren, och
anslut det andra paret av förstärkarens högtalaranslutningar till främre högtalare.
• Ställ in förstärkaren så att båda anslutningsparen sänder ut ljudsignaler samtidigt.
Observera
Se sid 9 om förstärkaren endast har ett par främre högtalaranslutningar.

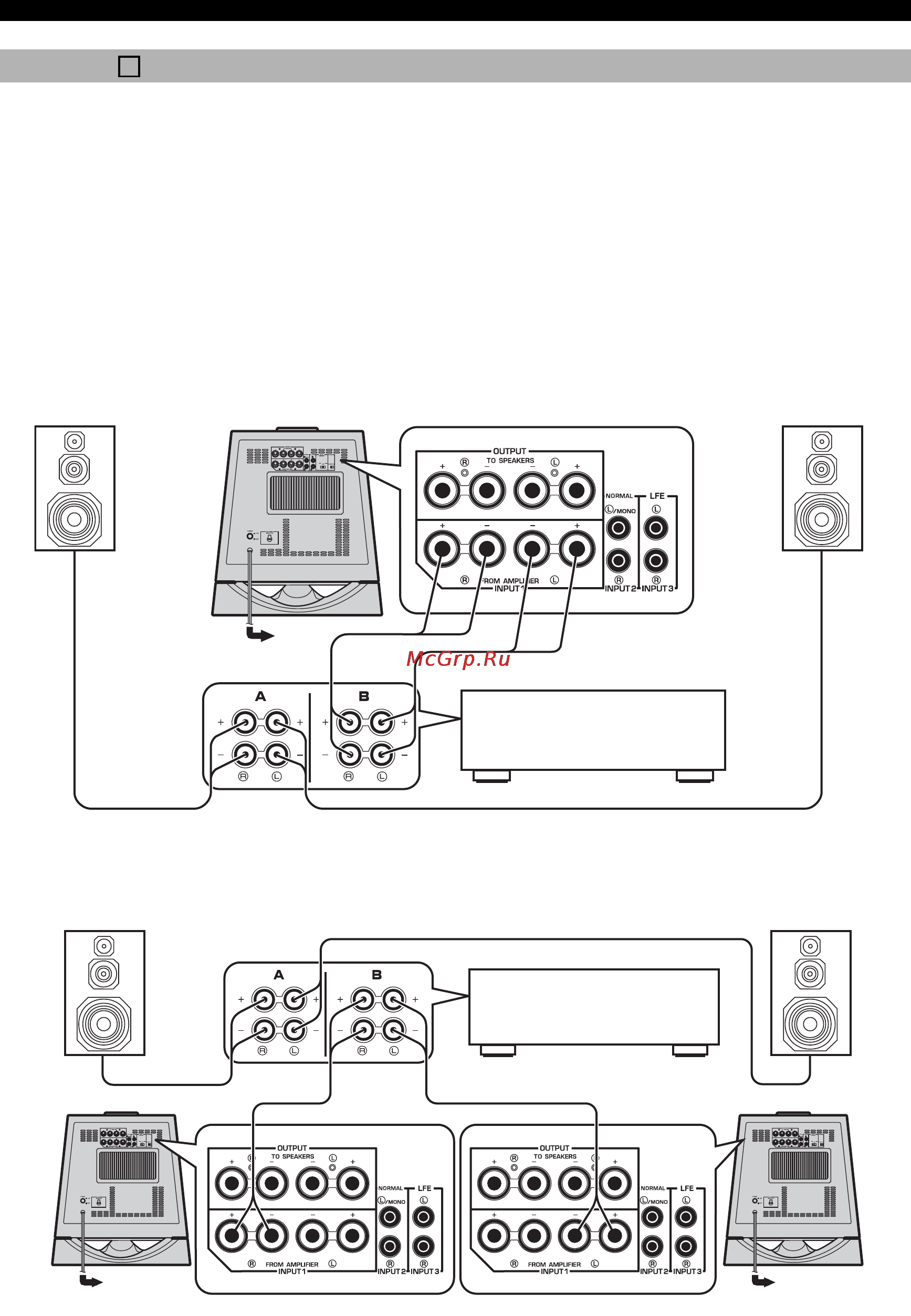

■ Använda en subwooferhögtalare (med högtalarledningar)
■ Använda två subwooferhögtalare (med högtalarledningar)
Anslutning till högtalaranslutningarna på förstärkaren
2
Höger främre högtalare Subwooferhögtalare
Till eluttag
Vänster främre högtalare
Förstärkare
Högtalaranslu-
tningar
Förstärkare
Höger främre högtalare
Vänster främre högtalare
Subwooferhögtalare
Till eluttag
Till eluttag
Subwooferhögtalare
Högtalaranslu-
tningar
