ПОДКЛЮЧЕНИЕ
Русский
9 Ru
Если усилитель оснащен только одним комплектом выходных клемм фронтальных
акустических систем.
Подключите выходные клеммы акустических систем усилителя к клеммам INPUT1 сабвуфера, а клеммы
OUTPUT сабвуфера – к фронтальным акустическим системам.

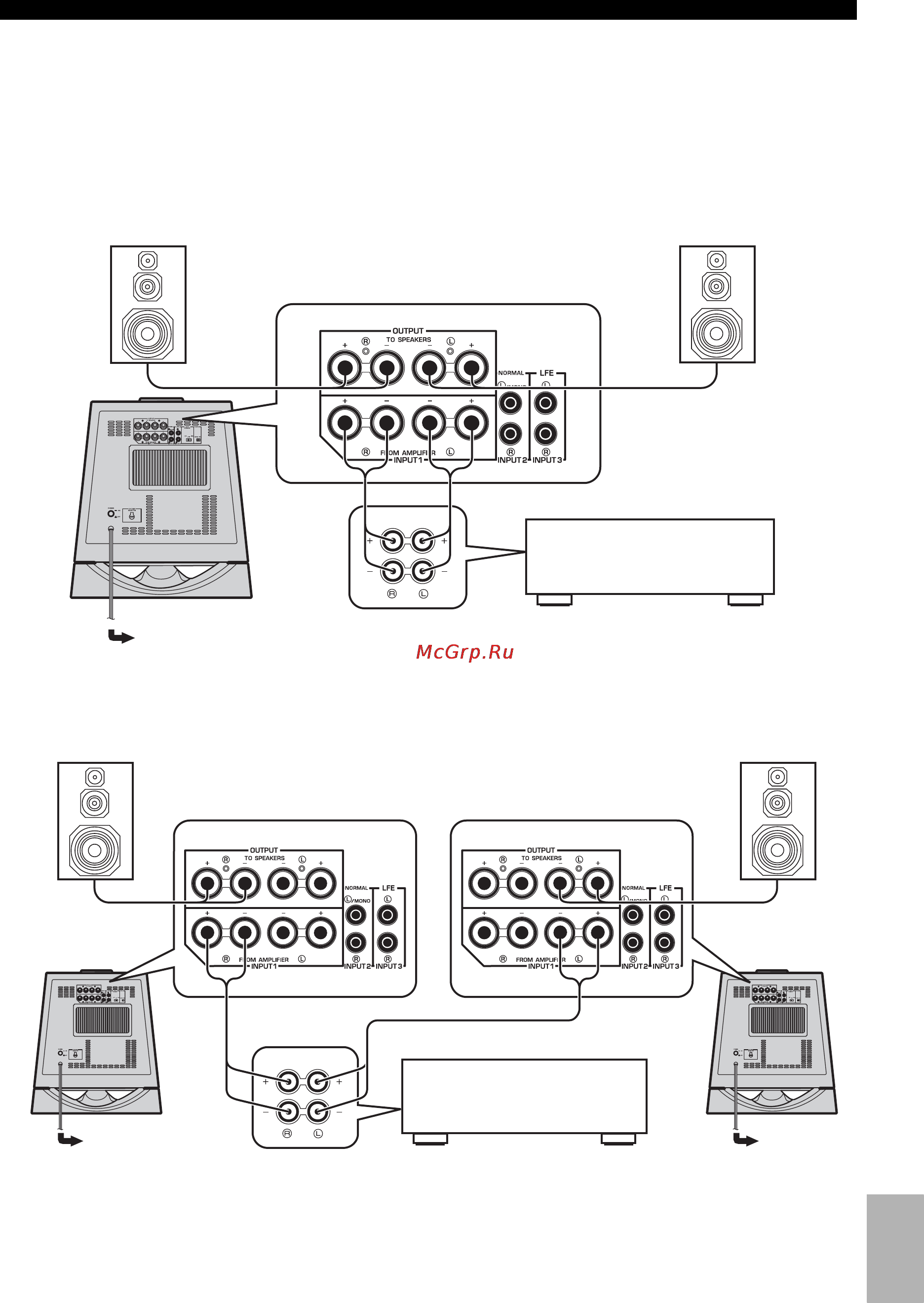

■ Использование одного сабвуфера (с кабелями акустических систем)
■ Использование двух сабвуферов (с кабелями акустических систем)
П
равая
ф
ронтальная
акустическая система
Левая фронтальная
акустическая система
Сабвуфер
Усилитель
Клеммы выхода на акустические
системы
К электрической
розетке
Правая фронтальная акустическая система Левая фронтальная акустическая система
Сабвуфер
Клеммы выхода на
акустические системы
К электрической
розетке
К электрической
розетке
Усилитель
Сабвуфер
