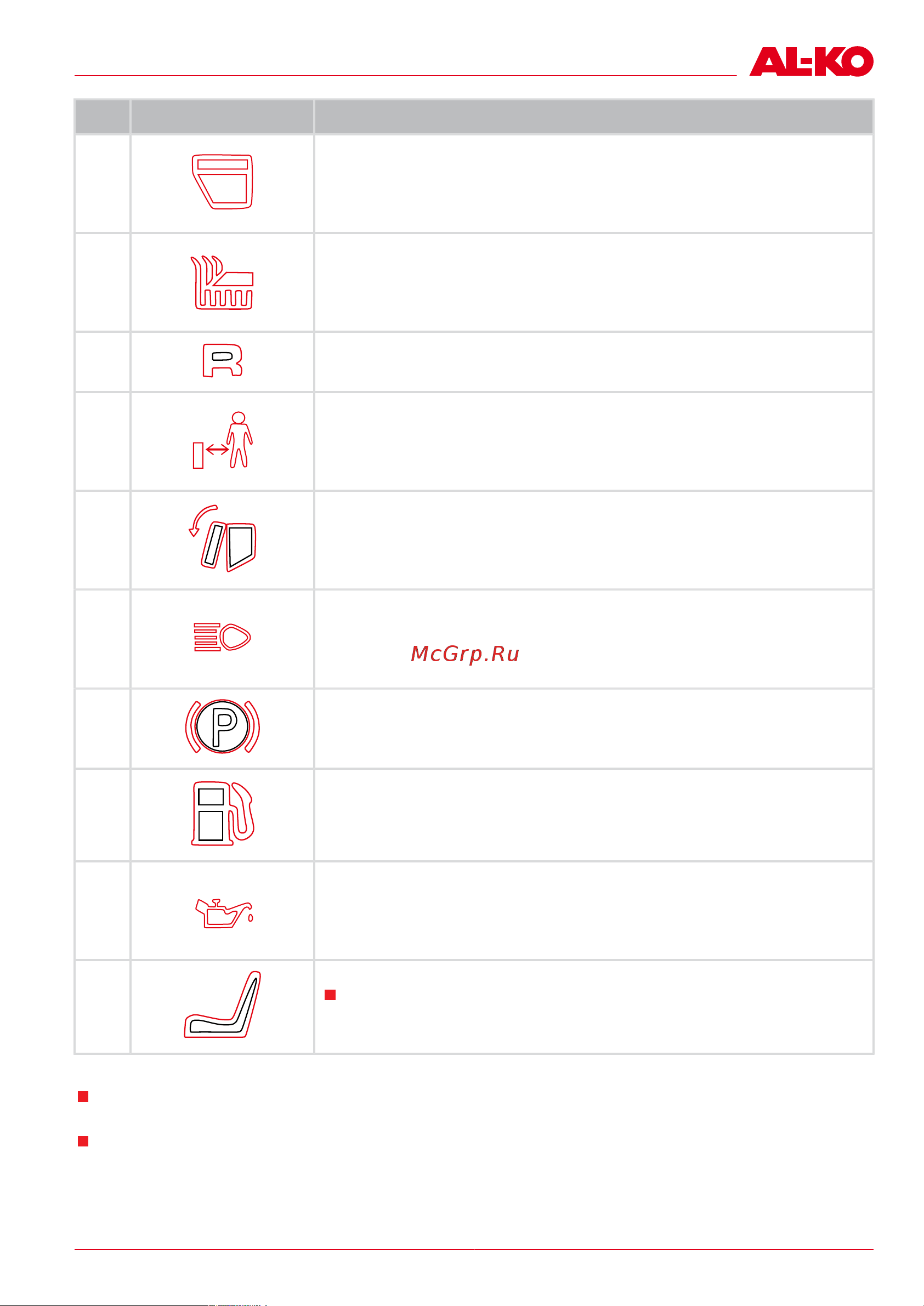

Die Bedienelemente
464865_a 13
Pos. Bezeichnung Die Anzeige leuchtet:
2 c wenn die Grasfangbox gefüllt ist.
Leeren Sie die Grasfangbox!
2 d wenn das Mähwerk zugeschaltet ist.
2 f wenn für das Mähwerk für die Rückwärtsfahrt freigeschaltet wurde.
2 g wenn sich im seitlichen Arbeitsbereich des Rasentraktors eine Person
oder Gegenstand befindet.
2 h bei abgenommener Grasfangbox oder wenn diese nicht vorschrifts-
mässig geschlossen ist.
2 i
bei eingeschalteten Scheinwerfern.
2 j wenn die Bremse betätigt wird und bei arretierter Bremse.
2 k sich nur noch eine Kraftstoffrestmenge von maximal ca. 1,5 Litern im
Tank befindet.
2 l wenn der Ölstand einen bestimmten Stand unterschreitet.
2 m wenn der Fahrer vom Traktor absteigt bei:
laufendem Motor (Bremse ist arretiert)
Brems- und Kupplungspedal
Bremse: Wenn Sie das Pedal (4a) ganz niederdrücken wird die Bremse am Getriebe betätigt, der
Traktor bremst ab.
Feststellbremse: Wenn Sie bei niedergedrücktem Brems-/Kupplungspedal (4a) den Feststellhebel
(4b) nach oben ziehen, wird die Bremse arretiert. Durch erneutes Niederdrücken des Pedals wird
die Bremse gelöst.
