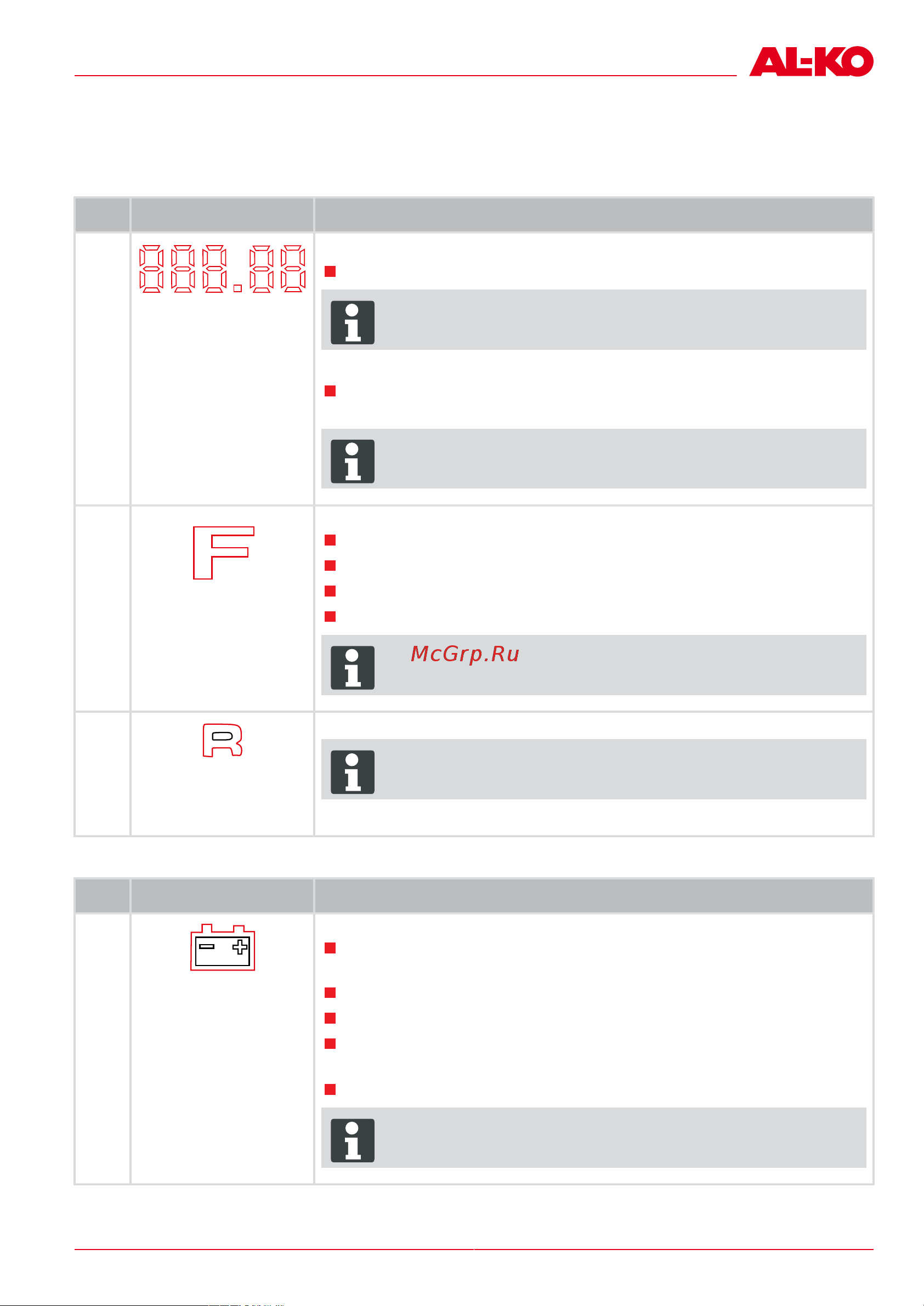

Éléments de commande
464865_a 53
Tableau de bord avec écran et sans écran.
Lisez ce chapitre si votre tondeuse autoportée dispose d'un écran sur le tableau de bord standard (2).
Touches de fonction et affichages écran
Pos. Désignation Fonction
2 b A l'écran sont affichées
les heures de fonctionnement du jour (affichage avec une virgule)
ADVICE
les heures de fonctionnement du jour sont affichées au sys-
tème décimal (1,5h = 1h 30min).
ou
affichage du total d'heures de fonctionnement (affichage sans vir-
gule).
ADVICE
Le nombre total d'heures de fonctionnement débute au mo-
ment où la clé de contact est positionnée sur I.
2 e pour commuter les affichages écran.
Nombre total d'heures de fonctionnement
Nombre d'heures de fonctionnement du jour
Tension de la batterie
Brancher / débrancher les capteurs de distance (en option)
ADVICE
Si la clé de contact reste en position "I" le décompte du nombre
total d'heures de fonctionnement continue.
2 n Remise à "0" du nombre d'heures de fonctionnement du jour.
ADVICE
Seules les heures de fonctionnement du jour peuvent être re-
mises à zéro, pas le nombre total.
Brancher / débrancher les capteurs de distance (en option)
Lampes témoins
Pos. Désignation Si le témoin est allumé :
2 a 1 moteur en marche :
en cas de batterie de démarrage défectueuse où fortement déchar-
gée.
Câble de liaison moteur - batterie coupé.
Fusible défectueux (15 A - bleu).
Alternateur moteur défectueux.
2 moteur à l'arrêt :
en cas de batterie de démarrage fortement déchargée.
ADVICE
Si le témoin s'allume dans ces conditions, consultez l'atelier
spécialisé !
