fr
Description du produit
50 464865_a

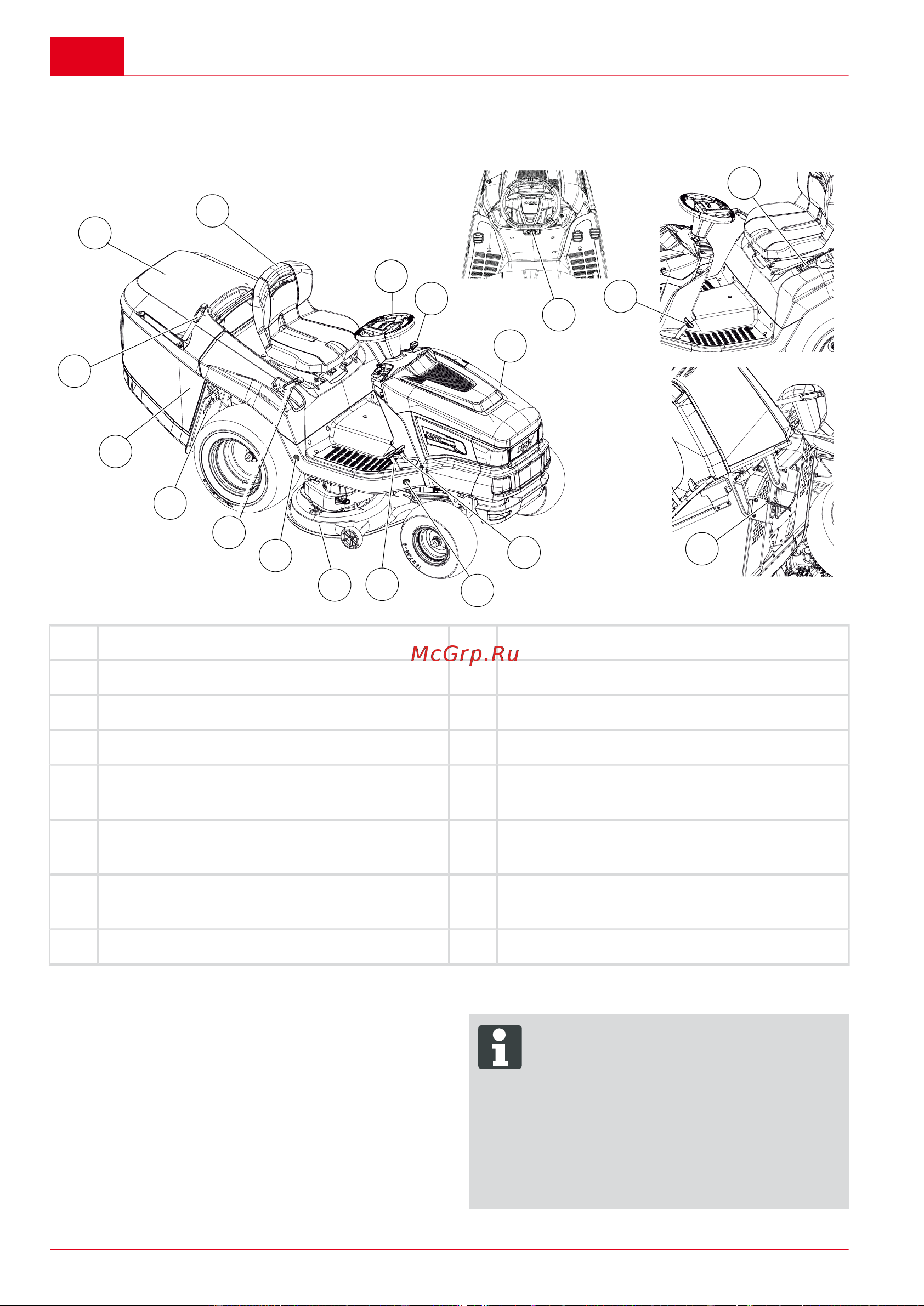

Aperçu produit
1
2
4
5
15
7
8
9
12
11
10
13
14
3
11
16
6
6
1 Volant 9 Réglage de la hauteur de coupe
2 Tableau de bord 10 Dérivation de boîte de vitesse
3 Pédale de frein 11 Capteur de bac de ramassage
4 Capot moteur 12 Actionnement du bac
5 Actionnement boîte de vitesse marche ar-
rière
13 Bac de ramassage
6 Capteurs de distance (2x à gauche, 2x à
droite)
14 Siège conducteur
7 Actionnement boîte de vitesse marche
avant
15 Actionnement électrique du bac *
8 Plateau de coupe 16 Levier de blocage pour pédale de frein
* Version variable en fonction du modèle
Utilisation conforme aux fins prévues
La tondeuse autoportée est prévue pour la coupe
de l'herbe en jardins privés et d'agrément avec
une pente maximale de 10 ° (18 %). Les utilisa-
tions complémentaires telles que le paillage ne
sont autorisées qu'en employant les accessoires
d'origine et sous réserve du respect des valeurs
maximales de charge.
ADVICE
Toute autre utilisation ainsi que toute
forme de modification non autorisée est
considérée comme un détournement de
l'objet initial, avec pour conséquences
la perte de garantie et de la confor-
mité (marquage CE) ainsi que le refus
de toute part de responsabilité du con-
structeur en cas de dommages causés à
l'utilisateur ou à un tiers.
