Технический обзор
| 13

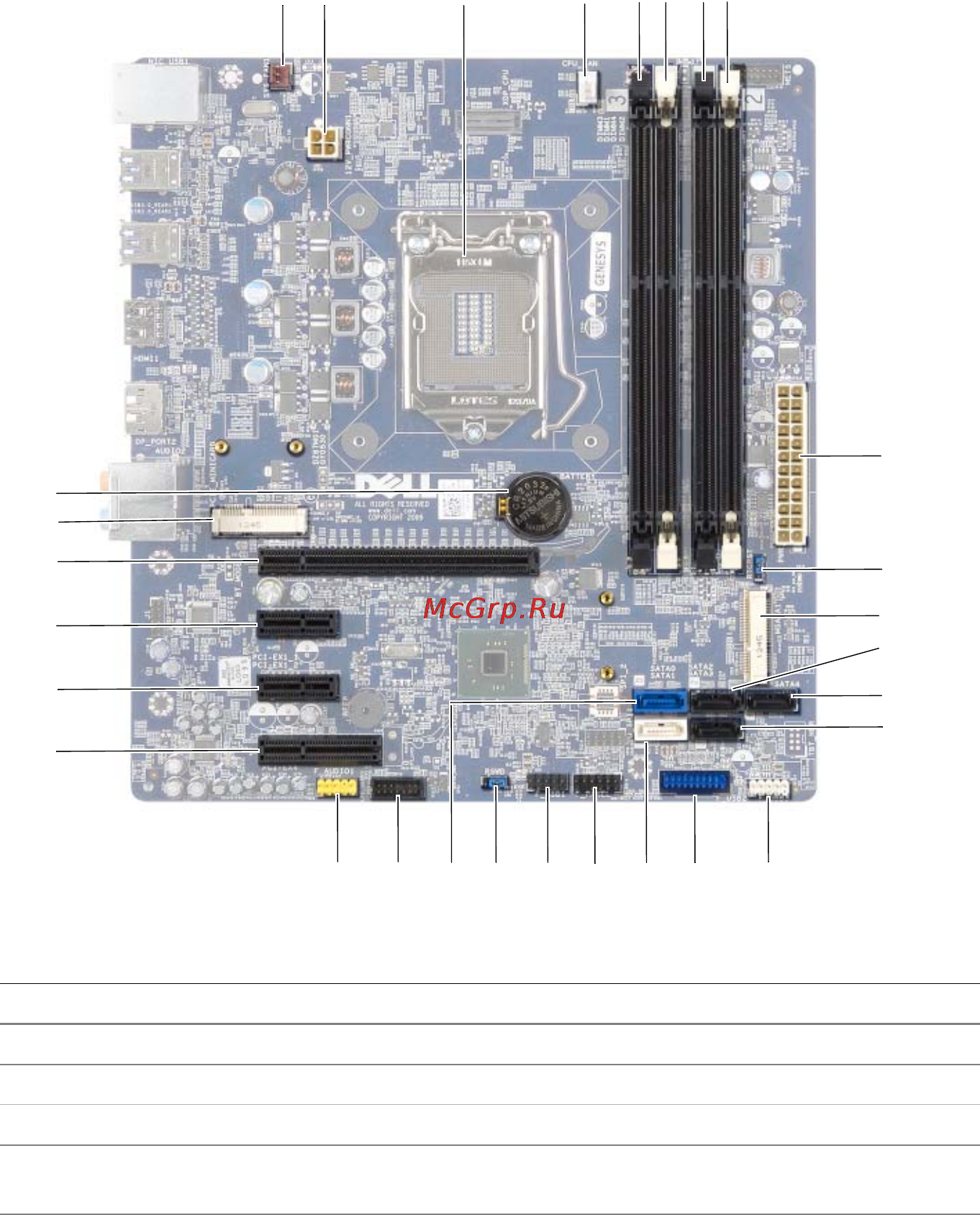

Компоненты системной платы
1
разъем вентилятора корпуса (SYS_FAN 1)
2
разъем питания (PWRCONN1)
3
разъем процессора
4
разъем вентилятора процессора (CPU_FAN)
5
разъемы модулей памяти (DIMM3)
6
разъемы модулей памяти (DIMM1)
7
разъемы модулей памяти (DIMM4)
8
разъемы модулей памяти (DIMM2)
9
основной разъем питания (PWR1)
10
перемычка сброса настроек
КМОП-схемы (RTCRST)
11
разъем mSATA (MSATA1)
12
разъем для диска SATA 3.0 (6 Гбит/с)
(SATA 2)
1
2
3
4
55
6
78
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
28
12
