Снятие блока питания
Снятие блока питания
ОСТОРОЖНО:
Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см.
на веб+странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
Откройте корпус компьютера. См. раздел «Снятие крышки компьютера» на стр. 15.
Последовательность действий
1
Отсоедините кабели питания постоянного тока от устройств и системной платы.
См. раздел «Компоненты системной платы» на стр. 13.
2
Выверните винты, которые крепят блок питания к корпусу.
3
Нажмите на зажимы блока питания, чтобы высвободить блок питания из
корпуса компьютера.
4
Выдвиньте блок питания и извлеките его из корпуса компьютера.

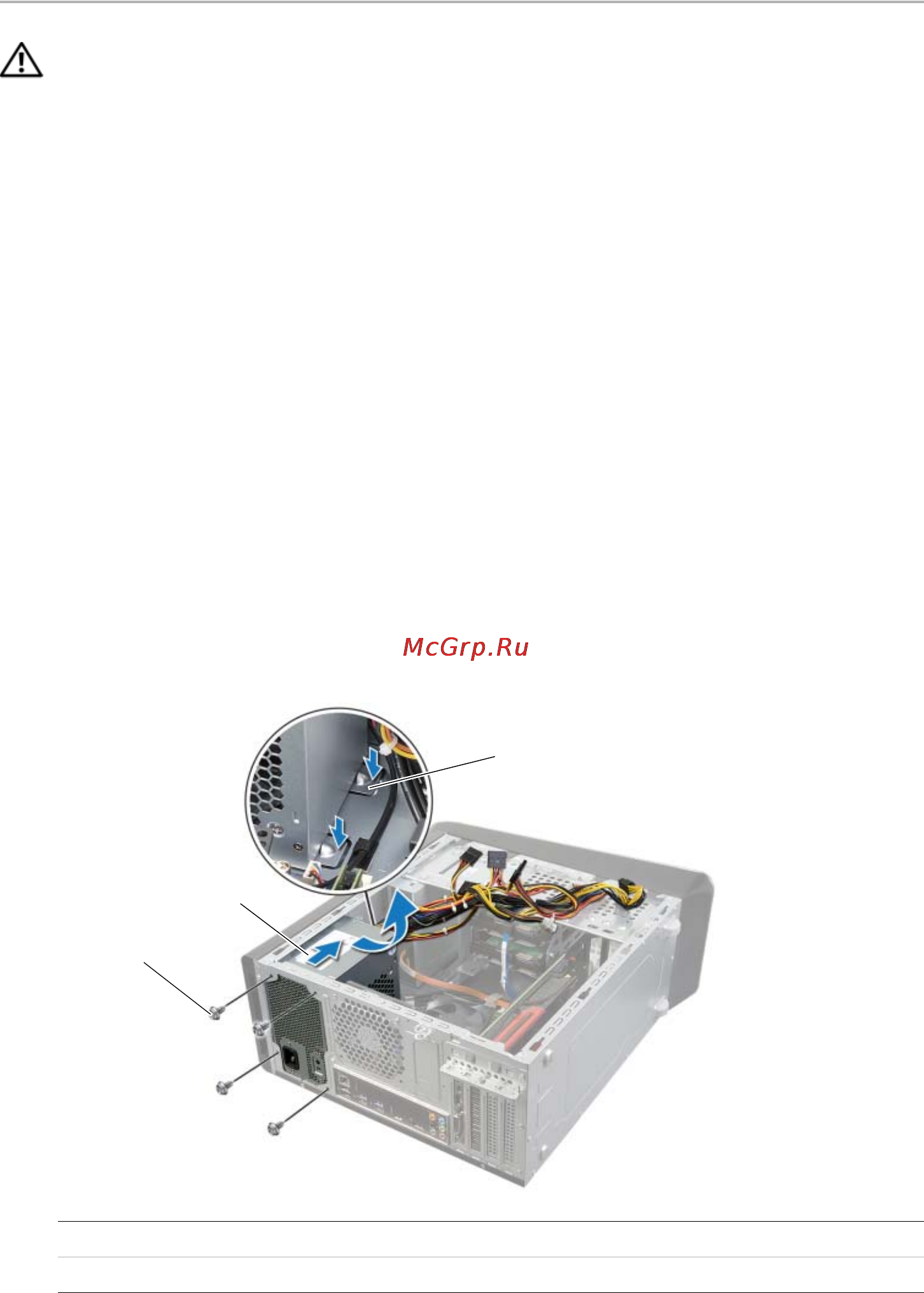

1
винты (4)
2
блок питания
3
зажимы блока питания (2)
1
2
3
