Установка третьего жесткого диска (дополнительно)
| 45
4

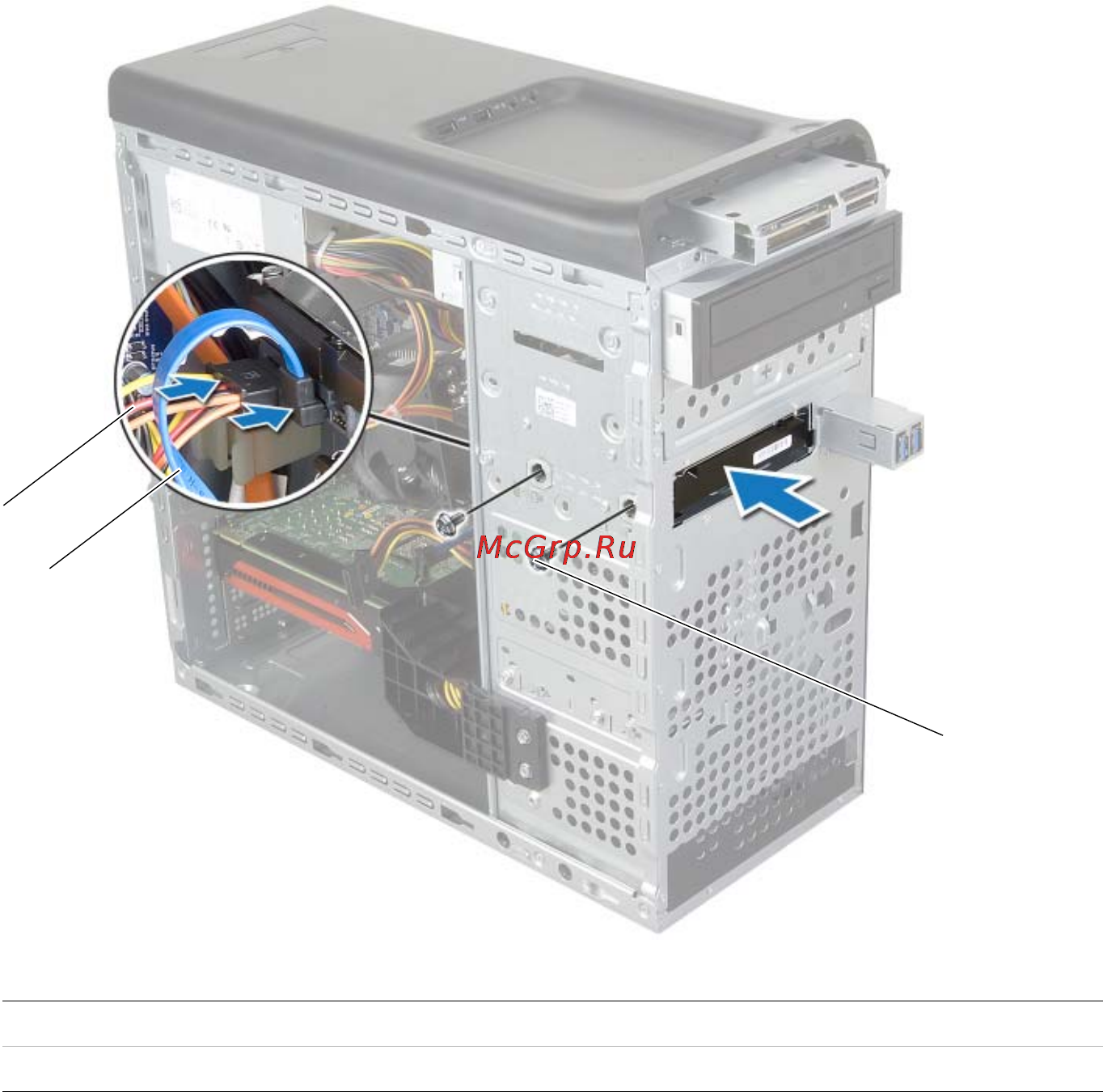

Закрутите винты, которыми третий жесткий диск крепится к корпусу компьютера.
5
Подсоедините к третьему жесткому диску кабели питания и передачи данных.
Действия после завершения операции
1
Установите лицевую панель на место. См. раздел «Установка передней лицевой панели»
на стр. 23.
2
Установите крышку корпуса на место. См. раздел «Установка крышки корпуса компьютера»
на стр. 16.
1
кабель питания
2
кабель передачи данных
3
винты (2)
1
2
3
