20 |
Установка модуля (или модулей) памяти
3
Вставьте модуль памяти в разъем до щелчка.
Если модуль памяти вставлен правильно, фиксаторы встают в высечки
с каждого края модуля (при этом будет слышен щелчок).
Действия после завершения операции
1
Установите на место плату графического адаптера. См. раздел «Установка видеокарты»
на стр. 29.
2
Установите крышку корпуса на место. См. раздел «Установка крышки корпуса
компьютера» на стр. 16.

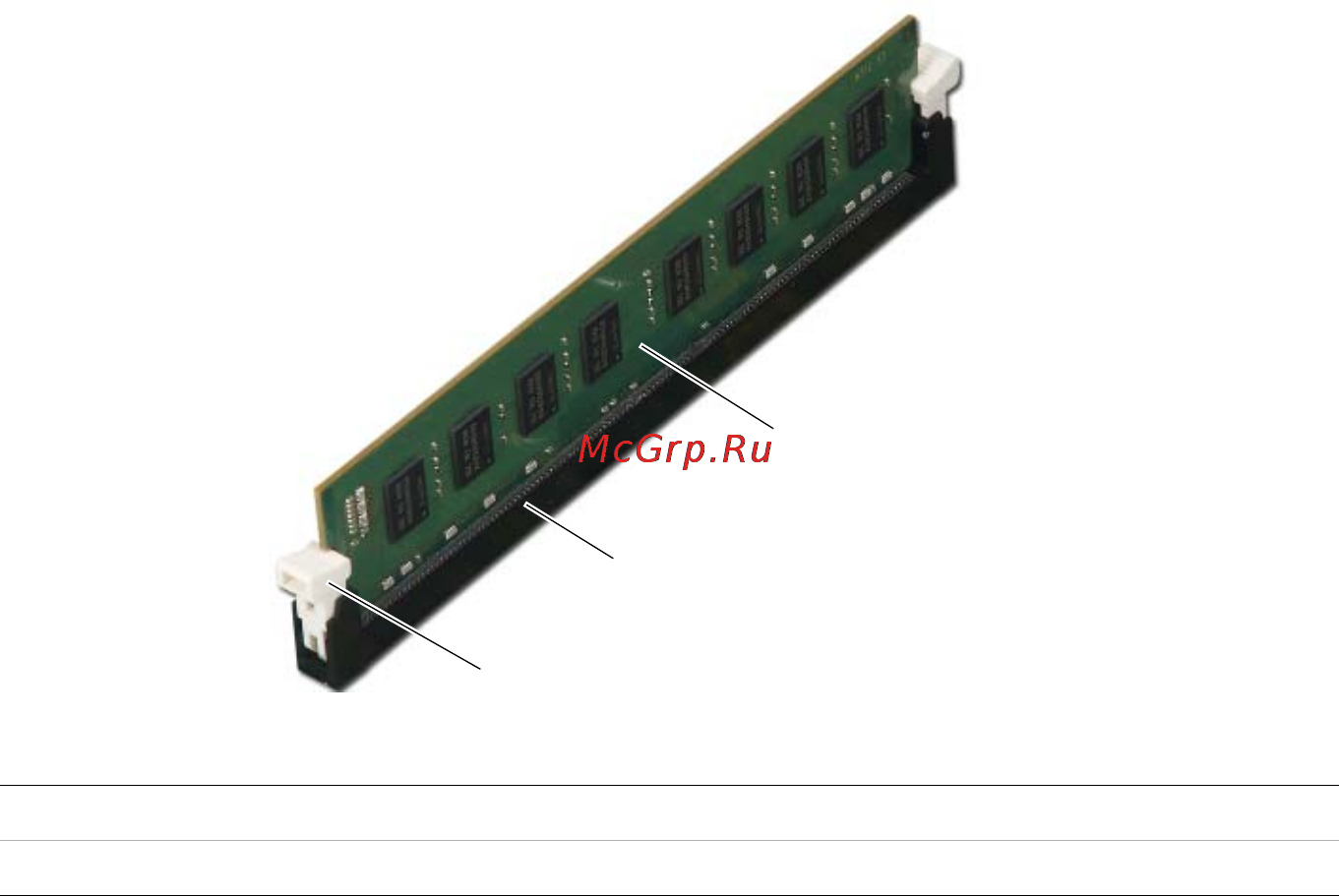

1
фиксатор (в закрытом положении)
2
р
азъем модуля памяти
3
модуль памяти
1
2
3
