Dell XPS 8700 DT (8700-7338) [49/90] Предварительные действия
![Dell XPS 8700 DT (8700-7338) [49/90] Предварительные действия](/views2/1098739/page49/bg31.png)
Снятие верхней крышки
| 49
Снятие верхней крышки
ОСТОРОЖНО:
Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см.
на веб+странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
1
Откройте корпус компьютера. См. раздел «Снятие крышки компьютера» на стр. 15.
2
Установите переднюю лицевую панель. См. раздел «Снятие передней лицевой панели»
на стр. 21.
Последовательность действий
1

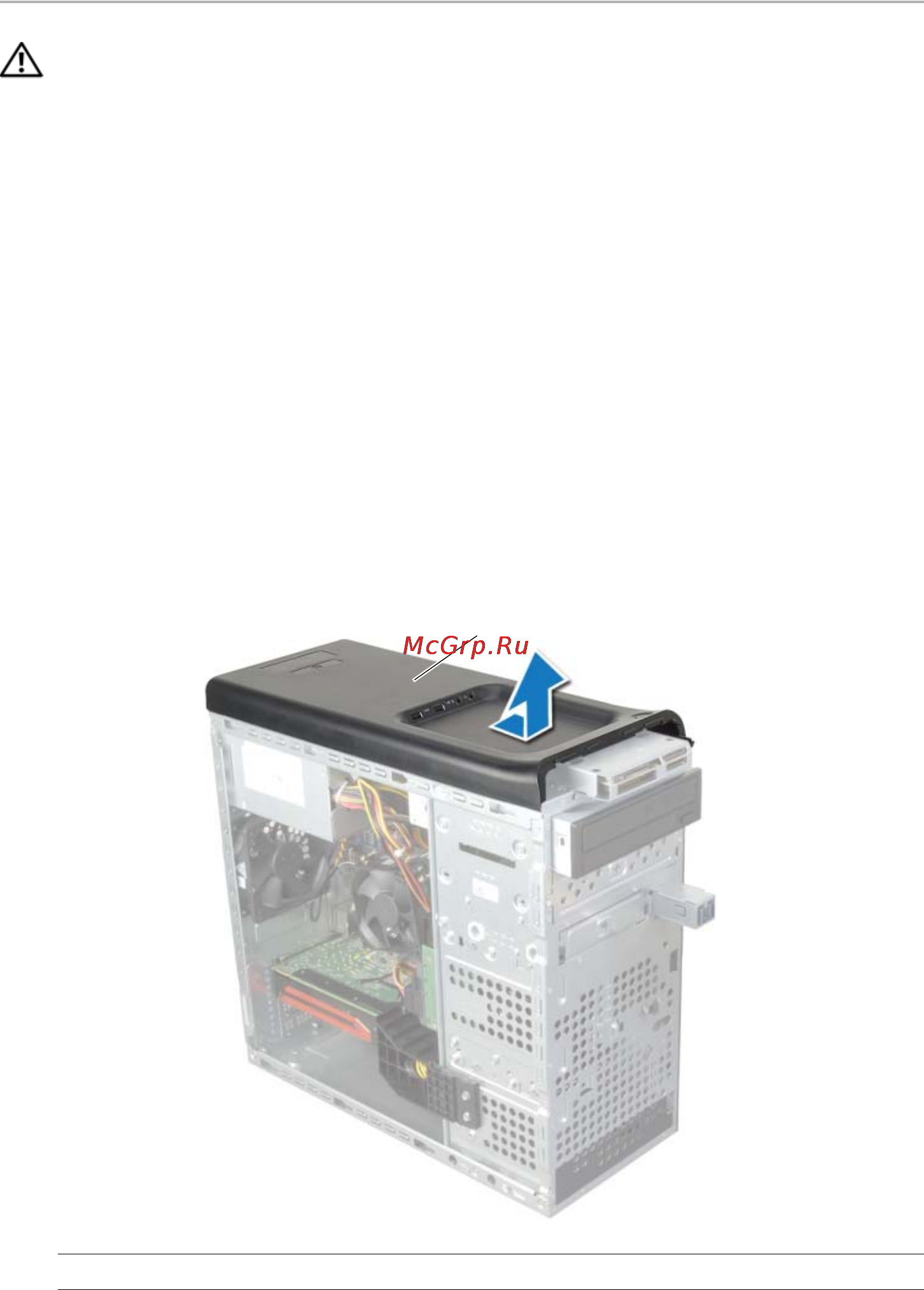

Сдвиньте и снимите верхнюю крышку с верхней панели.
2
Отложите верхнюю крышку в безопасное место.
1
верхняя крышка
