36 |

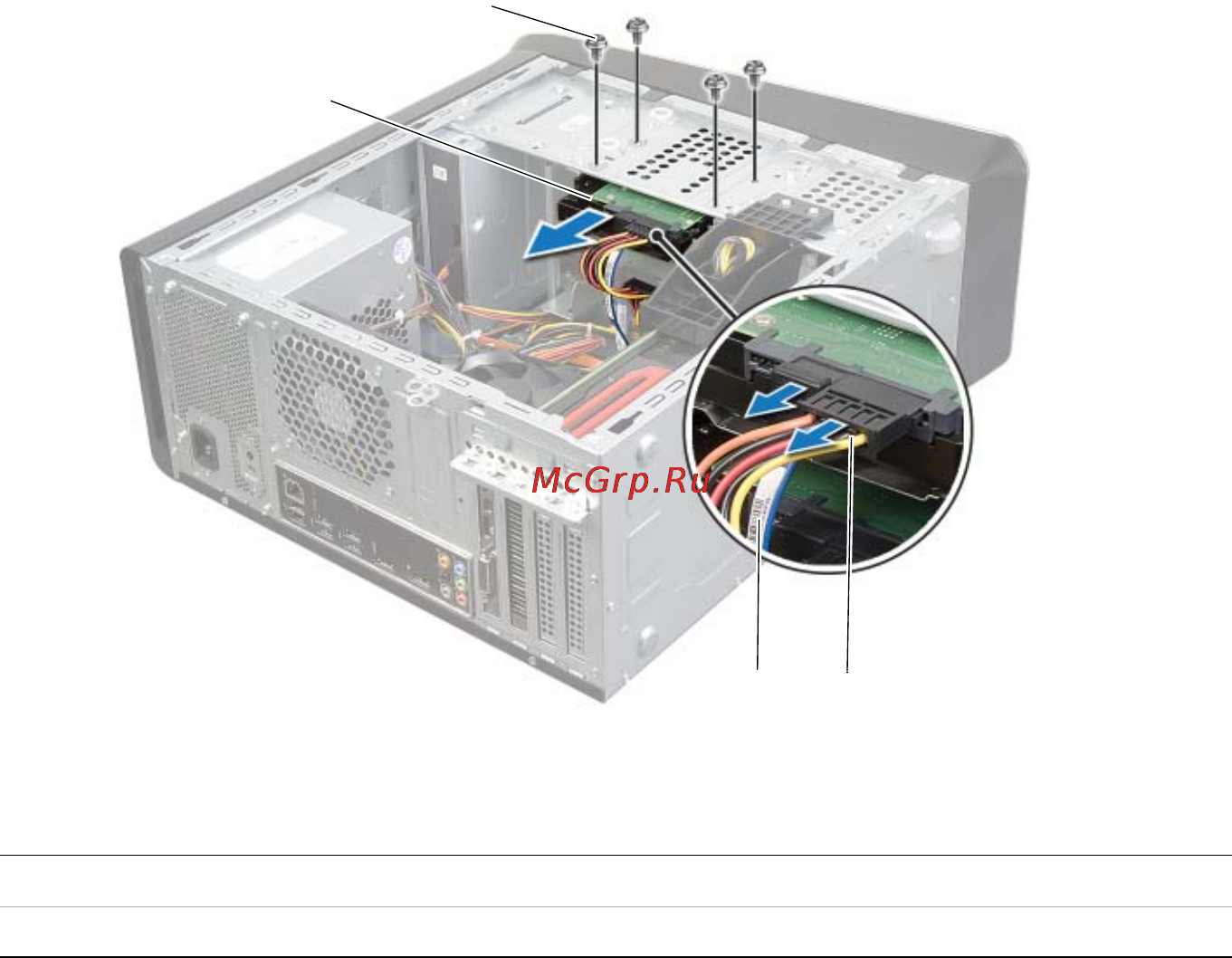

Извлечение основного жесткого диска
Последовательность действий
1
Отсоедините от основного жесткого диска кабели питания и передачи данных.
2
Выверните винты, которыми жесткий диск крепится к корпусу компьютера.
3
Выдвиньте жесткий диск наружу в направлении задней части компьютера.
1
кабель питания
2
кабель передачи данных
3
основной жесткий диск
4
винты (4)
1
2
3
4
