Установка третьего жесткого диска (дополнительно)
| 43
Установка третьего жесткого диска (дополнительно)
ОСТОРОЖНО:
Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см.
на веб+странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
ВНИМАНИЕ:
Жесткие диски хрупкие. Соблюдайте осторожность при обращении
с жестким диском.
Предварительные действия
1
Откройте корпус компьютера. См. раздел «Снятие крышки компьютера» на стр. 15.
2
Установите переднюю лицевую панель. См. раздел «Снятие передней лицевой панели»
на стр. 21.
Последовательность действий
1

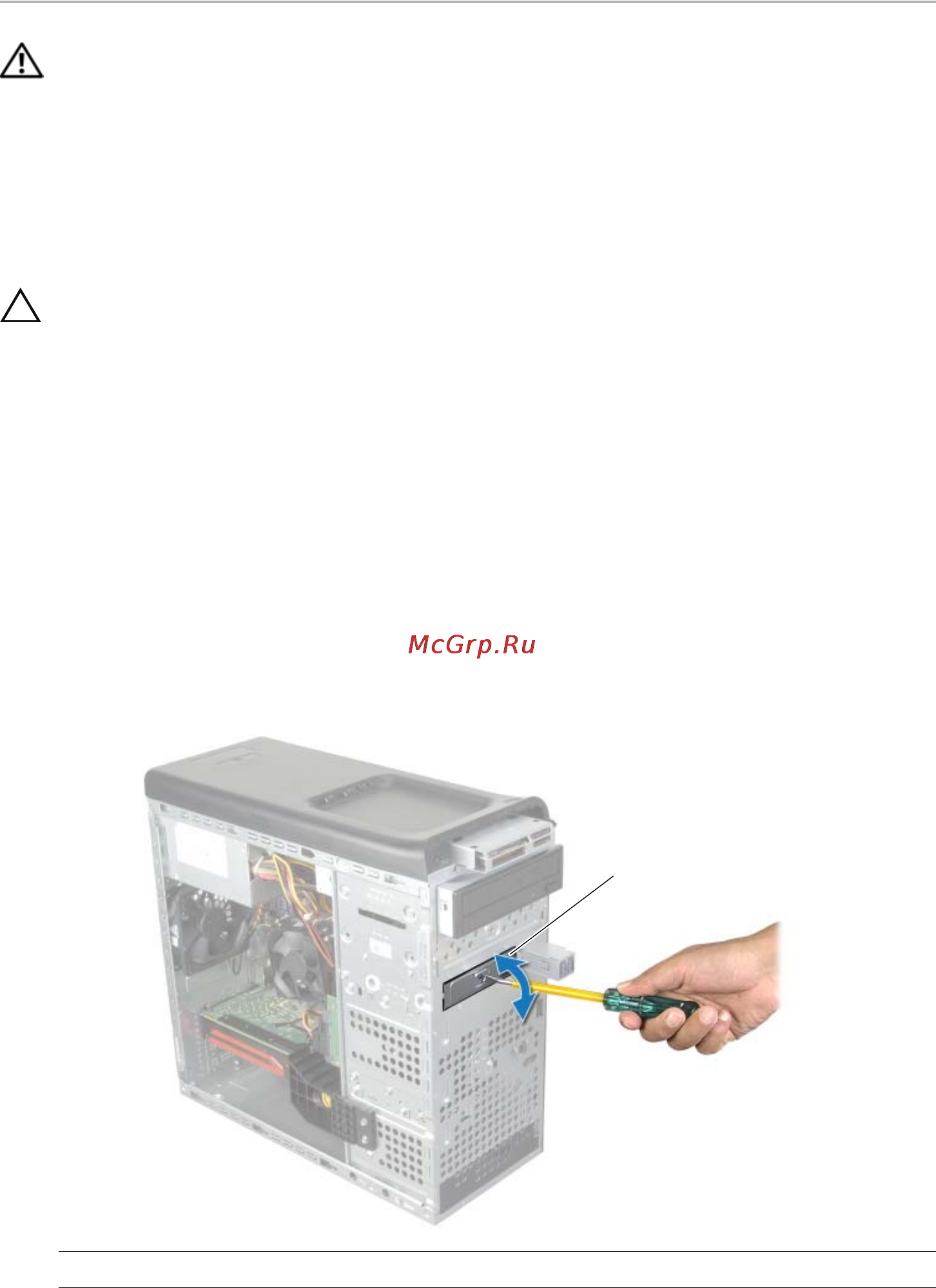

Вставьте отвертку и проверните ее, чтобы снять отделяемую металлическую пластину.
2
Выньте отделяемую металлическую пластину из корпуса компьютера.
1
отделяемая металлическая пластина
