Извлечение диска mSATA
| 33
Извлечение диска mSATA
ОСТОРОЖНО:
Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см.
на веб+странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
Откройте корпус компьютера. См. раздел «Снятие крышки компьютера» на стр. 15.
Последовательность действий
1
Выверните винты, которыми диск mSATA крепится к системной плате.
2
Приподнимите диск mSATA и извлеките его из разъема на системной плате.

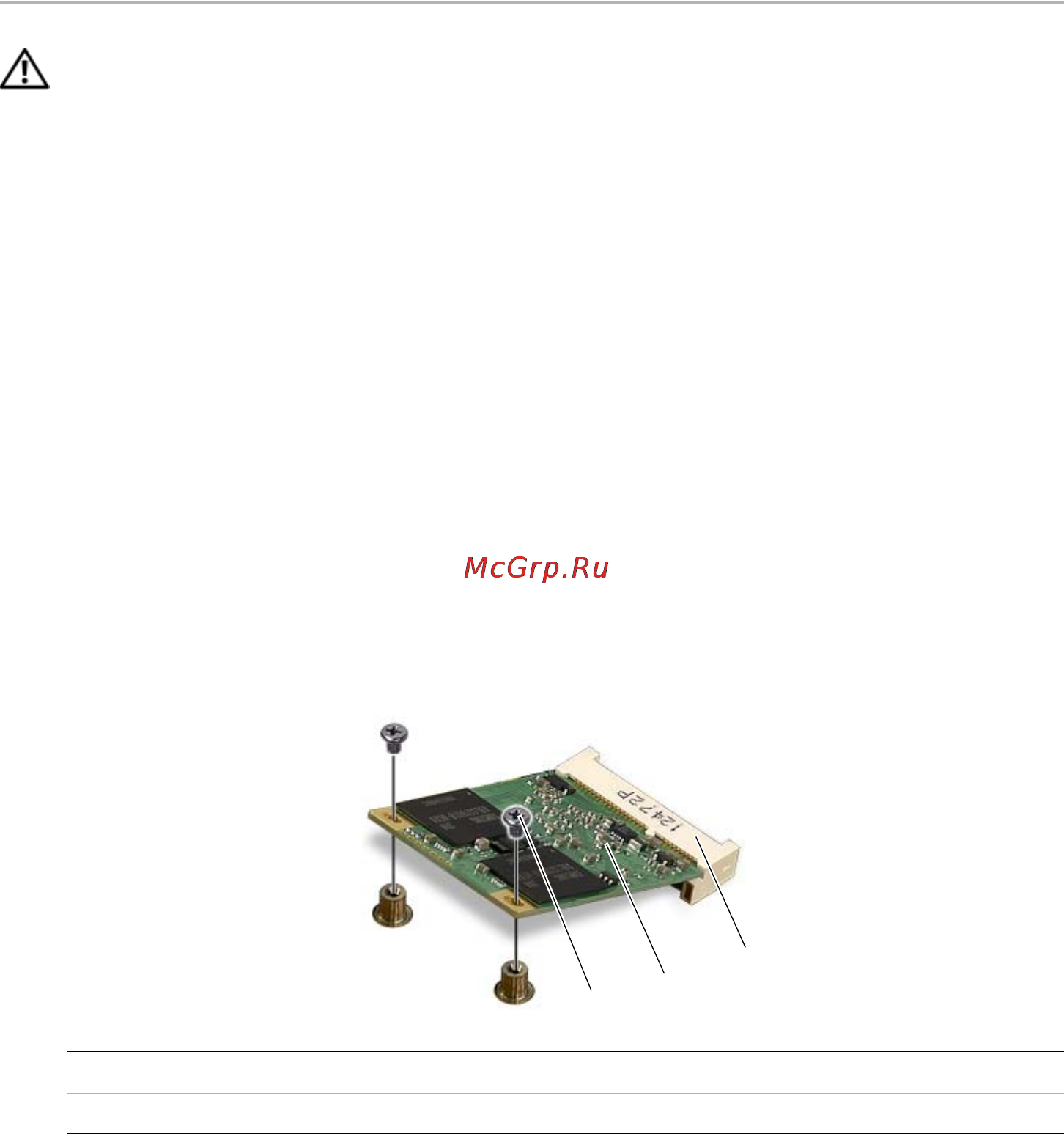

1
винты (2)
2
диск mSATA
3
разъем диска mSATA
1
2
3
