Dell XPS 8700 DT (8700-7338) [88/90] Осторожно
![Dell XPS 8700 DT (8700-7338) [88/90] Осторожно](/views2/1098739/page88/bg58.png)
88 |
Программа настройки системы
Очистка параметров CMOS
ОСТОРОЖНО:
Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см.
на веб+странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
1
Откройте корпус компьютера. См. раздел «Снятие крышки компьютера» на стр. 15.
2
Найдите перемычку сброса КМОП (RTCRST) на системной плате. См. раздел «Компоненты
системной платы» на стр. 13.
3

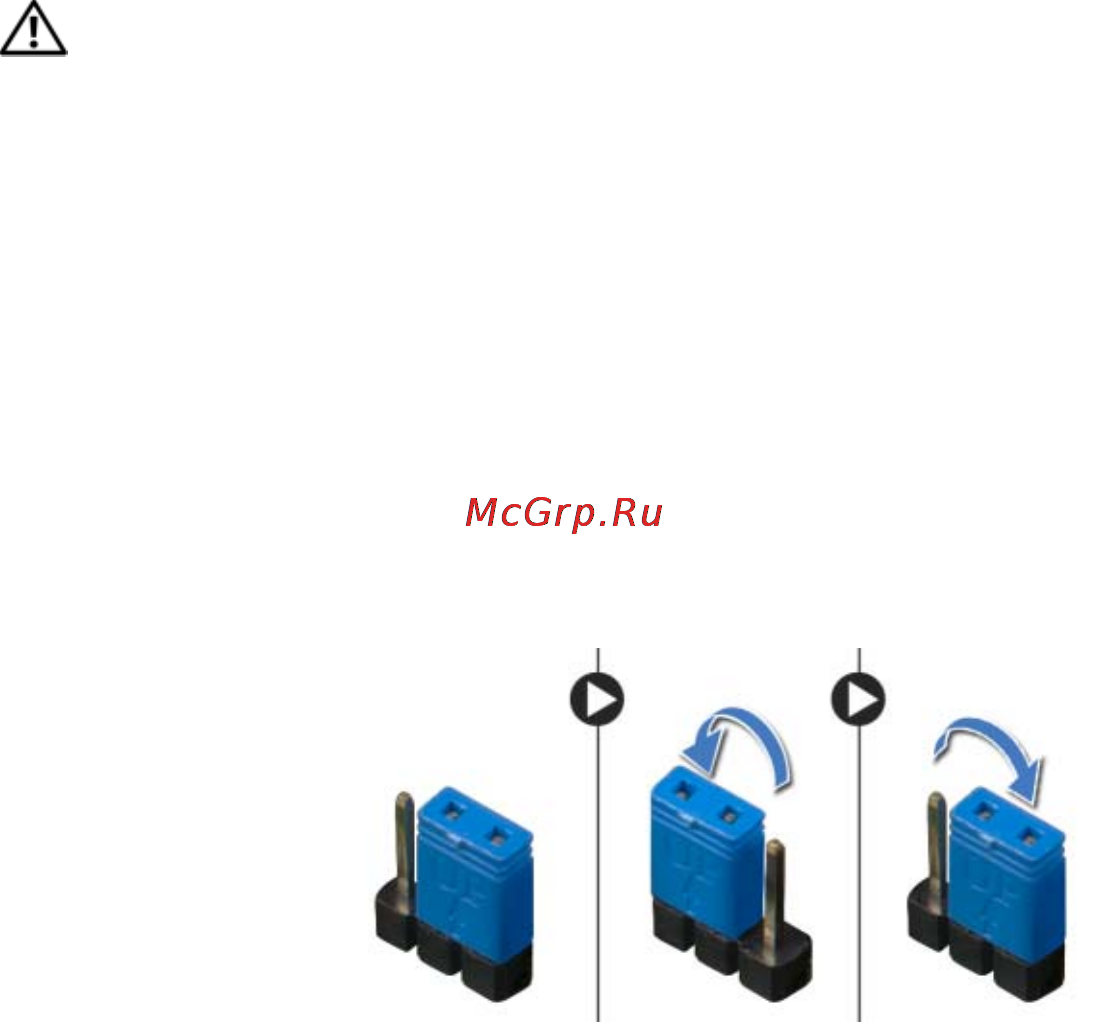

Снимите 2$контактную перемычку с контактов 2 и 3 и установите ее на контакты 1 и 2.
4
Подождите примерно пять секунд, чтобы сбросить настройки CMOS.
5
Снимите 2$контактную перемычку с контактов 1 и 2 и установите ее на контакты 2 и 3.
6
Установите крышку корпуса на место. См. раздел «Установка крышки корпуса компьютера»
на стр. 16.
