22 |
Снятие передней лицевой панели
Последовательность действий
1
Поставьте компьютер в вертикальное положение.
2
Высвободите выступы передней лицевой панели в последовательном порядке,
по одному, выводя их из пазов на передней панели.
3
Поверните и отведите переднюю лицевую панель от передней части компьютера,
чтобы высвободить зажимы передней лицевой панели из пазов на передней панели.

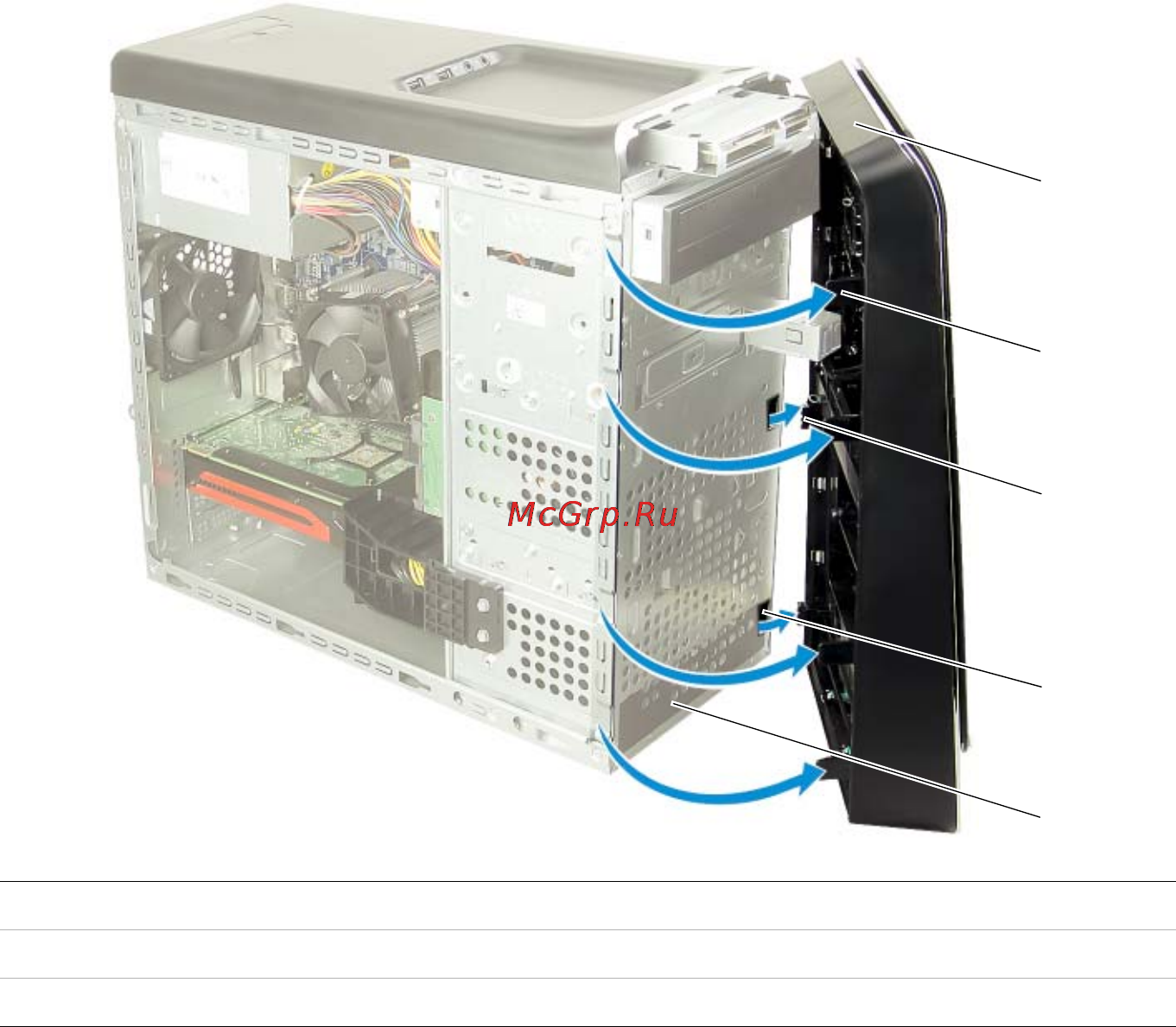

1
передняя лицевая панель
2
выступы передней лицевой панели (4)
3
зажимы передней лицевой панели (3)
4
пазы на передней панели (3)
5
передняя панель
1
2
3
4
5
