Извлечение вентилятора корпуса
| 63
Извлечение вентилятора корпуса
ОСТОРОЖНО:
Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см.
на веб+странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
Откройте корпус компьютера. См. раздел «Снятие крышки компьютера» на стр. 15.
Последовательность действий
1
Отсоедините кабель вентилятора корпуса от разъема системной платы SYS_FAN1.
См. раздел «Компоненты системной платы» на стр. 13.
2
Выверните винты, которыми вентилятор корпуса крепится к корпусу.
3
Сдвиньте вентилятор и выньте его из корпуса компьютера.

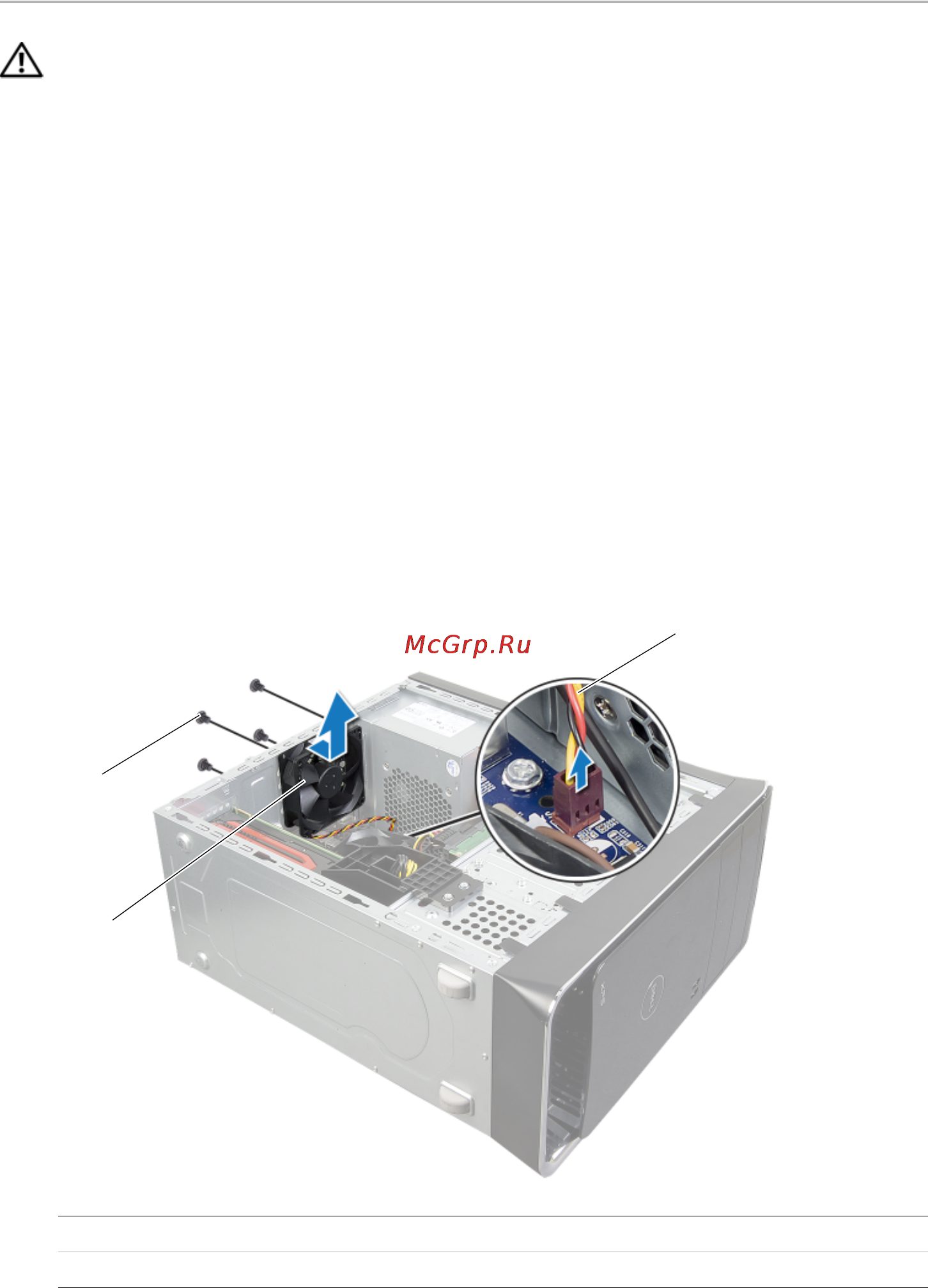

1
кабель вентилятора шасси
2
винты (4)
3
вентилятор корпуса
1
2
3
