Извлечение мини$платы беспроводной сети
| 31
3

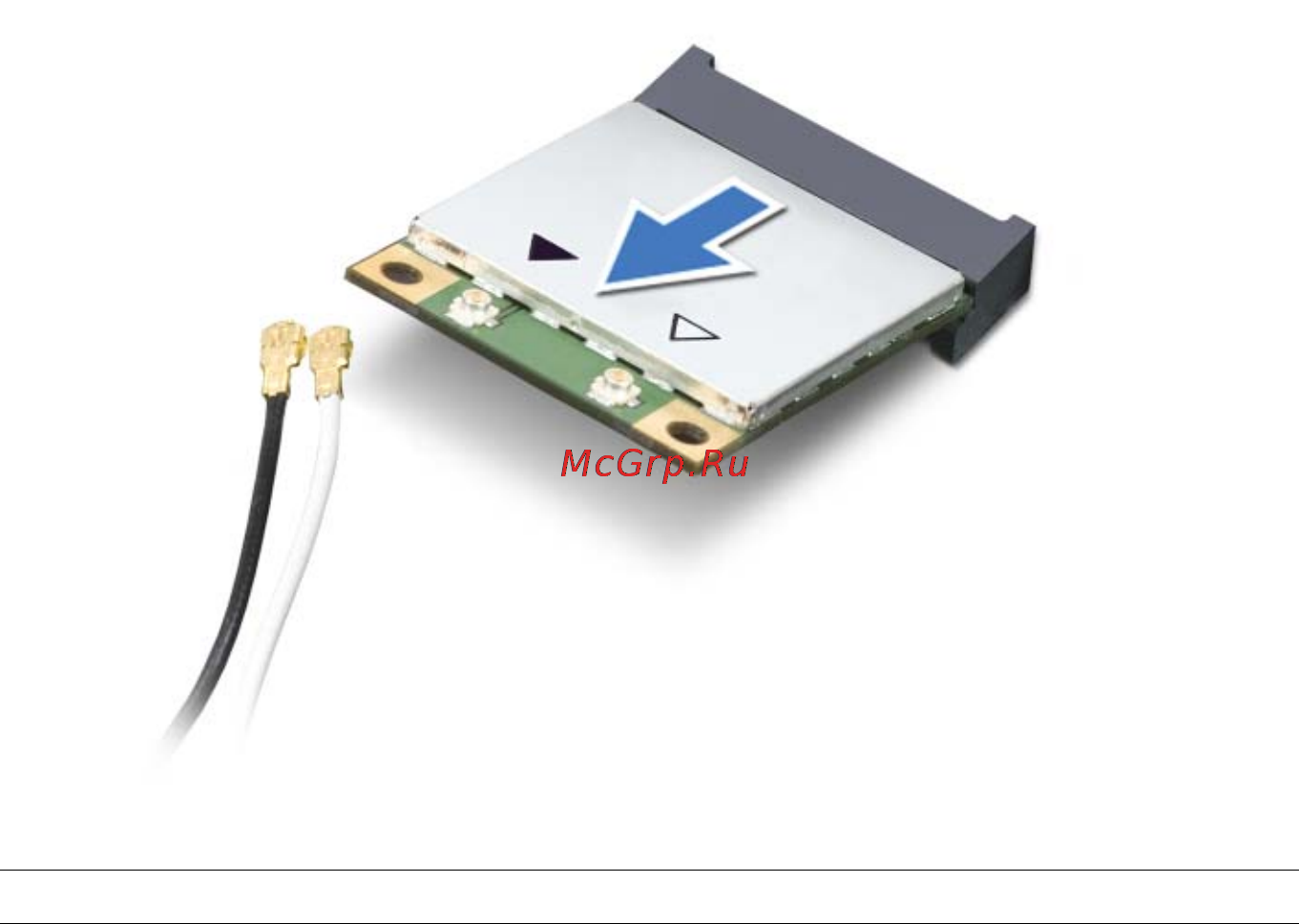

Сдвиньте мини$плату беспроводной сети и извлеките ее из разъема.
1
разъем мини-платы беспроводной сети
2
мини-плата беспроводной сети
