Dell XPS 8700 DT (8700-7338) Инструкция по эксплуатации онлайн [61/90] 93603
![Dell XPS 8700 DT (8700-7338) Инструкция по эксплуатации онлайн [61/90] 93603](/views2/1098739/page61/bg3d.png)

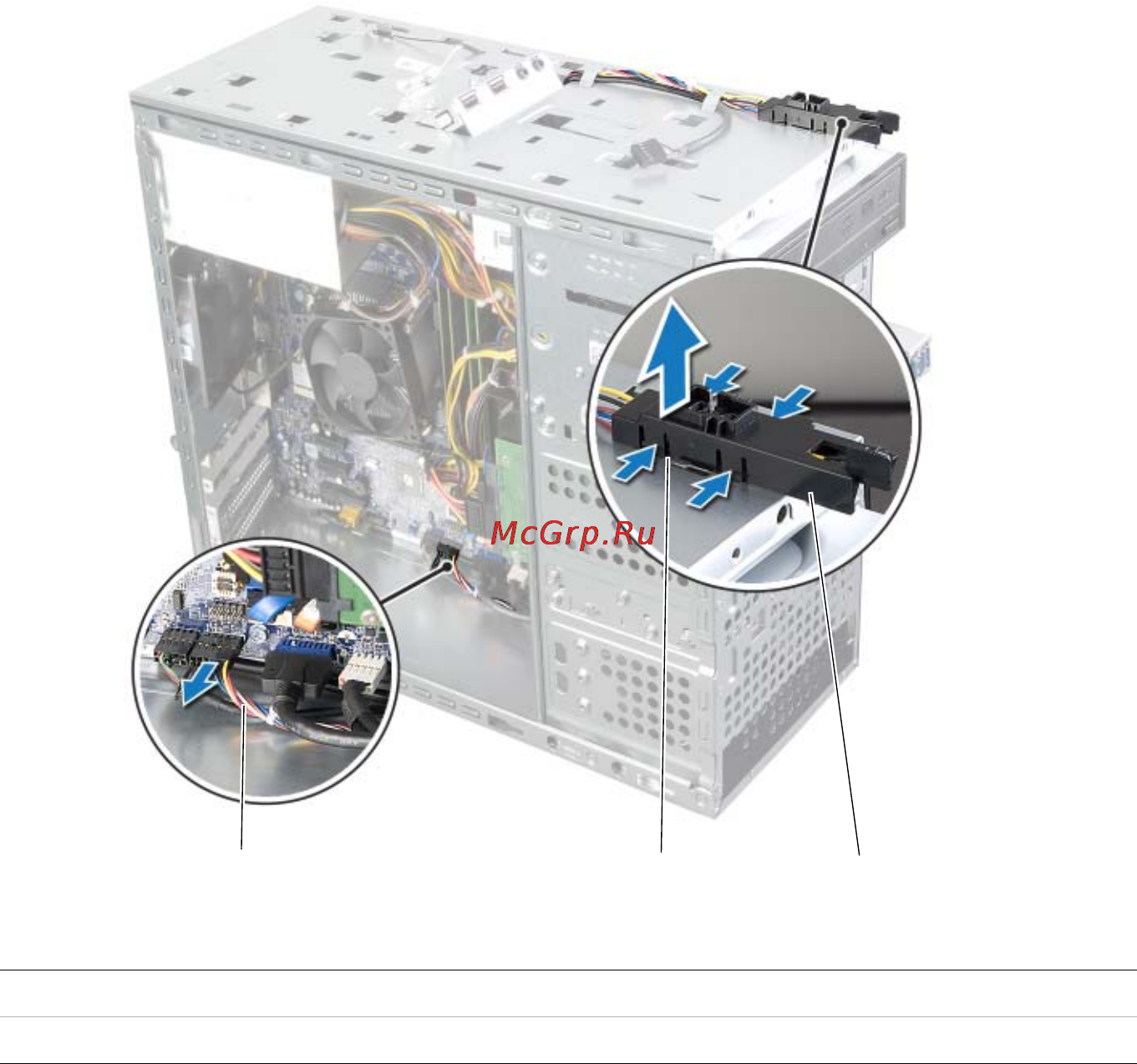

Извлечение модуля кнопки питания
| 61
1
кабель модуля кнопки питания
2
выступы на модуле кнопки питания (4)
3
модуль кнопки питания
1
2
3
