– 47 –

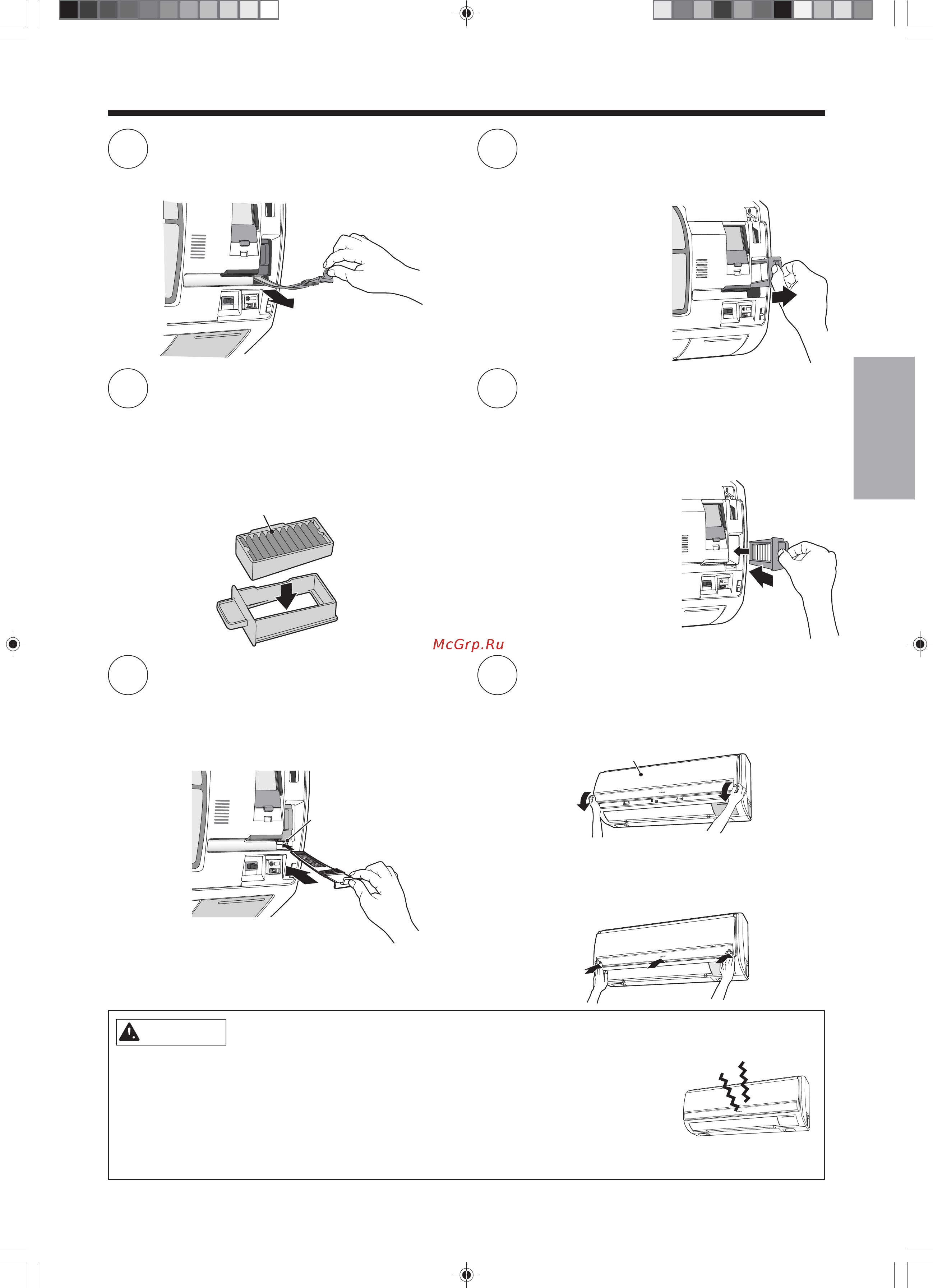

Снимите фильтр грубой очистки
наружного воздуха
• Извлеките фильтр.
Снимите дезинфицирующий и
дезодорирующий титановый
нано-фильтр наружного воздуха
Установите дезинфицирующий и
дезодорирующий титановый
нано-фильтр наружного воздуха
Установите фильтр грубой очистки
наружного воздуха
• Возьмите фильтр за ручку и вставьте его в
соответствующий паз агрегата.
Закройте лицевую панель
9
7 8
1211
10
ОСТОРОЖНО!
Паз
Дезинфицирующий и дезодорирующий
титановый нано-фильтр наружного воздуха
(входит в комплект поставки)
RAS-10_14JH4_Ope_EN 11
Лицевая панель
• Извлеките
дезинфицирующий
и дезодорирующий
титановый
нано-фильтр
наружного воздуха,
взявшись за ручку
на его корпусе.
Установите дезинфицирующий и
дезодорирующий титановый
нано-фильтр наружного воздуха в его
корпус
• Возьмите фильтр за
ручку на корпусе и
вставьте его в
соответствующее
отверстие агрегата.
Надавите на фильтр
до щелчка.
• Неправильно
установленный
фильтр может стать
причиной
посторонних шумов.
• Возьмите панель двумя руками и установите
ее на место, надавливая вперед и вниз.
• Если лицевая панель не зафиксирована, она может открыться и упасть.
• Открывая лицевую панель, не следует прикладывать чрезмерную силу.
Отсутствие лицевой панели может стать причиной неисправности агрегата.
• Запрещается эксплуатировать агрегат без фильтров грубой очистки. Попадание
пыли внутрь может стать причиной неисправности агрегата.
• Будьте осторожны при снятии и установке фильтров грубой очистки, не
порежьтесь об ребра теплообменника!
ЙИКССУР
• Продолжайте надавливать на панель в
направлении, показанном стрелками (3
стрелки на рисунке) до тех пор, пока не
услышите щелчок.
ФИЛЬТРЫ СИСТЕМЫ ВОЗДУХООБМЕНА (ФИЛЬТР ГРУБОЙ ОЧИСТКИ ПРИТОЧНОГО
И ВЫТЯЖНОГО ВОЗДУХА, ТИТАНОВЫЙ НАНО-ФИЛЬТР ПРИТОЧНОГО ВОЗДУХА)
