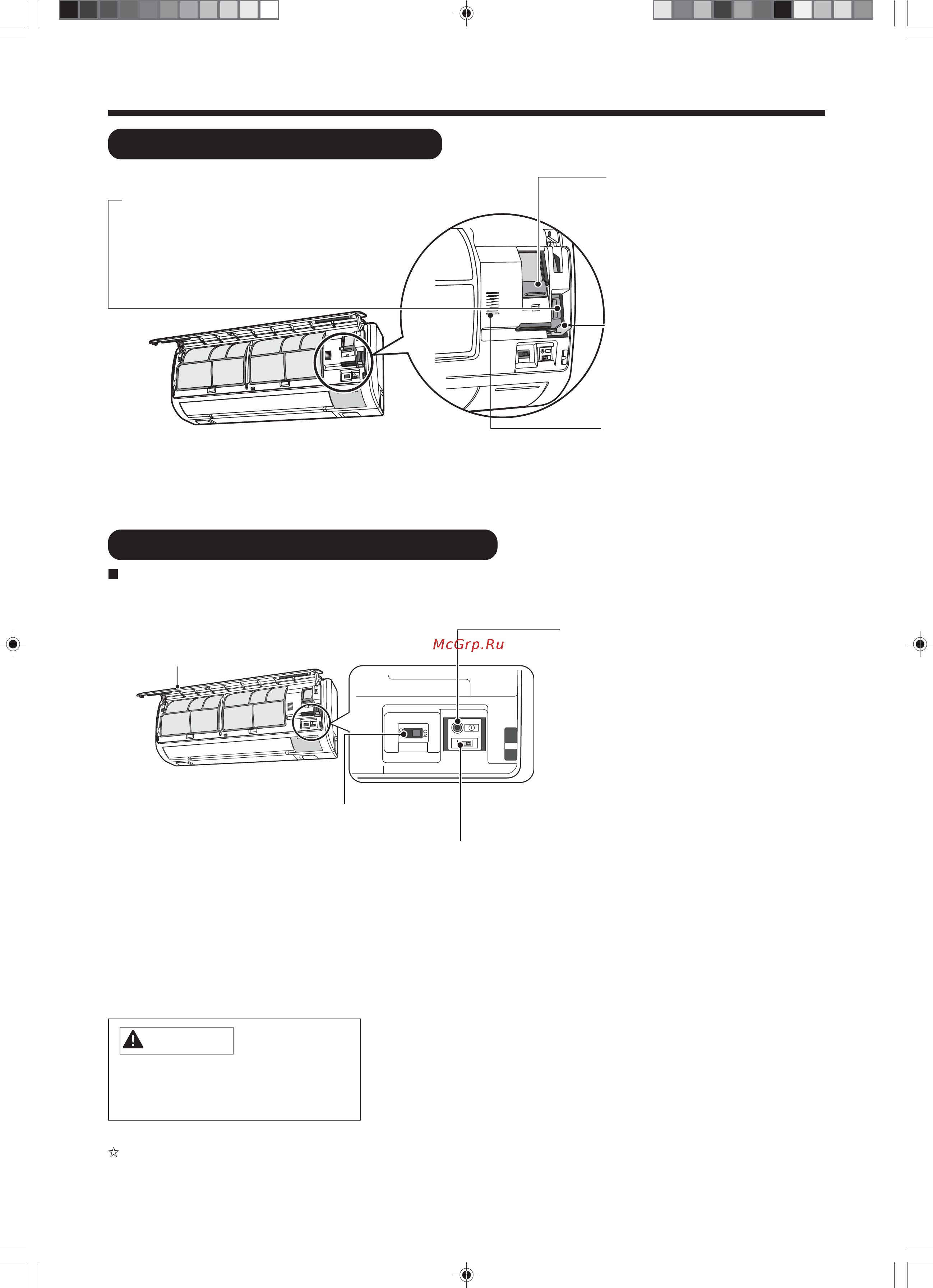

ОБОЗНАЧЕНИЕ И ФУНКЦИИ КОМПОНЕНТОВ
Фильтр грубой очистки
удаляемого воздуха
Фильтр предназначен для
очистки удаляемого воздуха
от частиц грязи и пыли
(см. стр. 61).
Дезинфицирующий, дезодорирующий
титановый нано-фильтр наружного воздуха
Фильтр предназначен для устранения
неприятных запахов и очистки от пыли
наружного воздуха (см. стр. 47 и 61).
Фильтр грубой очистки
наружного воздуха
Фильтр предназначен для
очистки наружного воздуха от
частиц грязи и пыли
(см. стр. 47 и 61).
Лицевая панель
Переключатель приточно-вытяжного режима
Для доступа к панели управления откройте лицевую панель.
(Порядок выполнения этой операции указан на стр. 46).
Аварийный выключатель
•
Выключатель электропитания
ОСТОРОЖНО!
ФИЛЬТР ПРИТОЧНОГО И ВЫТЯЖНОГО ВОЗДУХА
ПАНЕЛЬ УПРАВЛЕНИЯ ВНУТРЕННЕГО БЛОКА
Датчик загрязнения
Датчик предназначен для
определения уровня
загрязнения воздуха сигаретным
дымом, взвешенными частицами
(пестицидами), парами спирта
и т. д. (см. стр. 55 и 70)
RAS-10_14JH3_Ope_EN 05/12/2008, 04:43 pm6
Если пульт дистанционного
управления не работает (например,
из-за неисправных элементов
питания), то используйте данный
выключатель для включения и
отключения кондиционера.
После включения агрегат начнет
работать с предыдущими
настройками. (Агрегат включится в
автоматическом режиме
непосредственно после включения
питания.)
Выберите одно из следующих положений переключателя: "Запрет
приточно-вытяжного режима", "Только удаление воздуха" или
"Приточно-вытяжной режим".
Схемы монтажа агрегата, при которых работа в приточно-вытяжном
режиме невозможна, указаны на стр. 69.
(На заводе-изготовителе по умолчанию переключатель устанавливается
в положение «Приточно-вытяжной» режим.)
При включенном автоматическом выключателе неработающий агрегат потребляет небольшое количество
электроэнергии для питания цепи управления. В целях экономии электроэнергии отключите электропитание
агрегата (или отключите автоматический выключатель, если питание подается от наружного блока).
Перед длительным перерывом в
эксплуатации отключите
автоматический выключатель и
выньте вилку из розетки.
