– 64 –

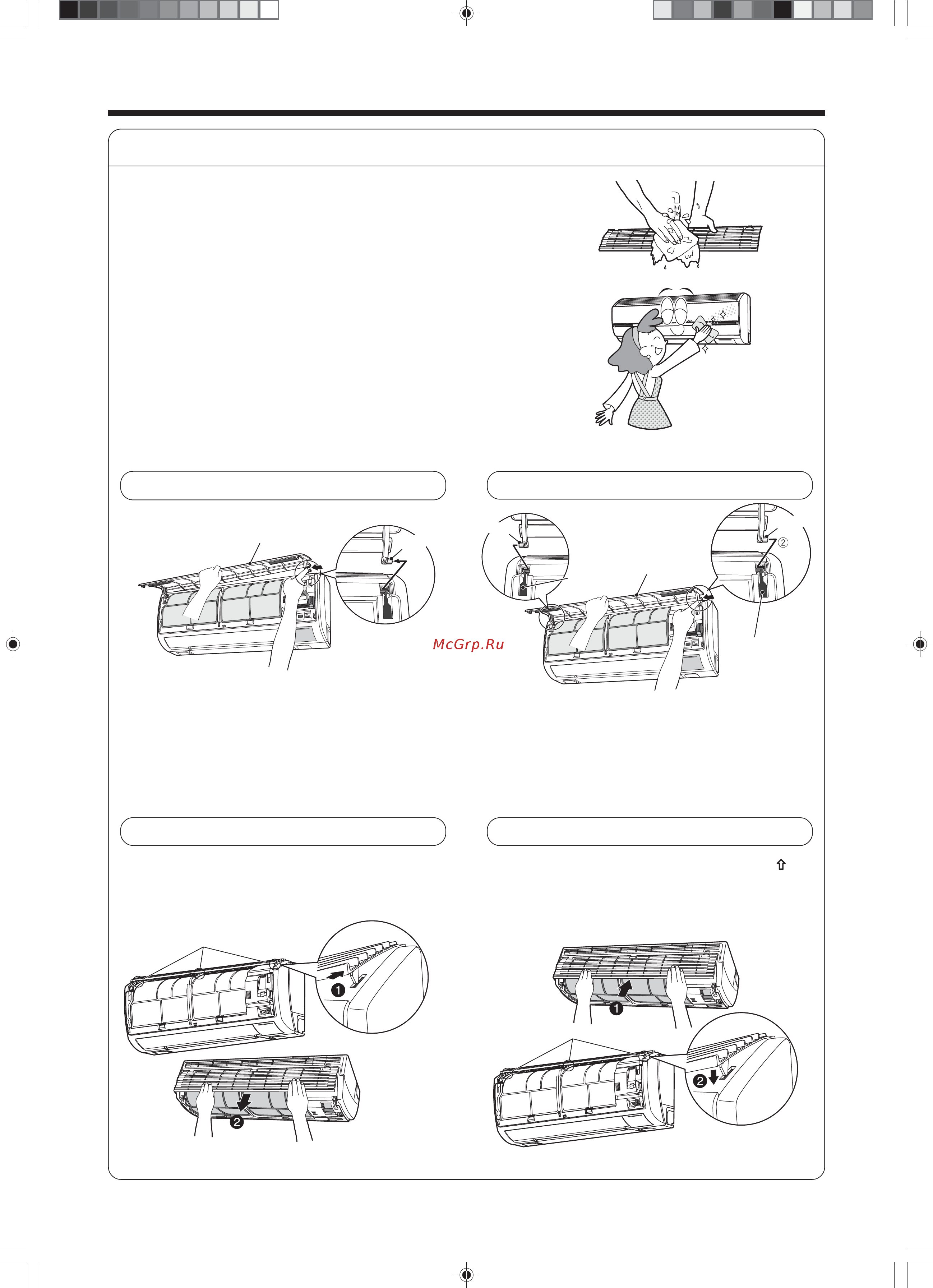

2. ЧИСТКА ЛИЦЕВОЙ ПАНЕЛИ И ЗАЩИТНОЙ РЕШЕТКИ
Указание по снятию лицевой панели
При снятии или установке лицевую панель следует держать двумя руками.
Снятие лицевой панели
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Лицевая панель
Лицевая панель
Выемка
Штифт
Штифт
Штифт
Выемка
1
Снятие и установка защитной решетки
Снятие Установка
1
2
1
2
Защелка
Защелка
RAS-10_14JH3_Ope_EN 05/12/2008, 04:43 pm28
Установка лицевой панели
• Снимите лицевую панель и защитную решетку, промойте их
чистой водой.
Чистить компоненты следует мягкой губкой.
После использования нейтральных моющих средств тщательно
промойте компоненты чистой водой.
• Панель и защитную решетку, установленные на кондиционере,
следует чистить сухой мягкой тканью. Тщательно протрите пульт
дистанционного управления сухой мягкой тканью.
• Тщательно удалите воду с компонентов.
Вода, оставшаяся на индикаторах или приемнике сигнала
внутреннего блока, может стать причиной неисправностей.
• После того, как лицевая панель будет
полностью открыта, введите под нее правую
руку, затем, медленно закрывая панель,
надавите на нее снизу.
• Вставьте штифты с правой и левой стороны
панели в выемки внутреннего блока и
надежно закрепите их в отверстиях.
Поднимите защитную решетку до упора и
освободите ее из защелок. (3 петли: слева, в
центре и справа)
Надавите на решетку в направлении «от себя».
Возьмите решетку так, чтобы маркировка " "
находилась на дальней стороне. Плавно вставьте
решетку вдоль верхней части внутреннего блока и
надавите.
Надавите на решетку по направлению вниз и
зафиксируйте ее в защелках.
