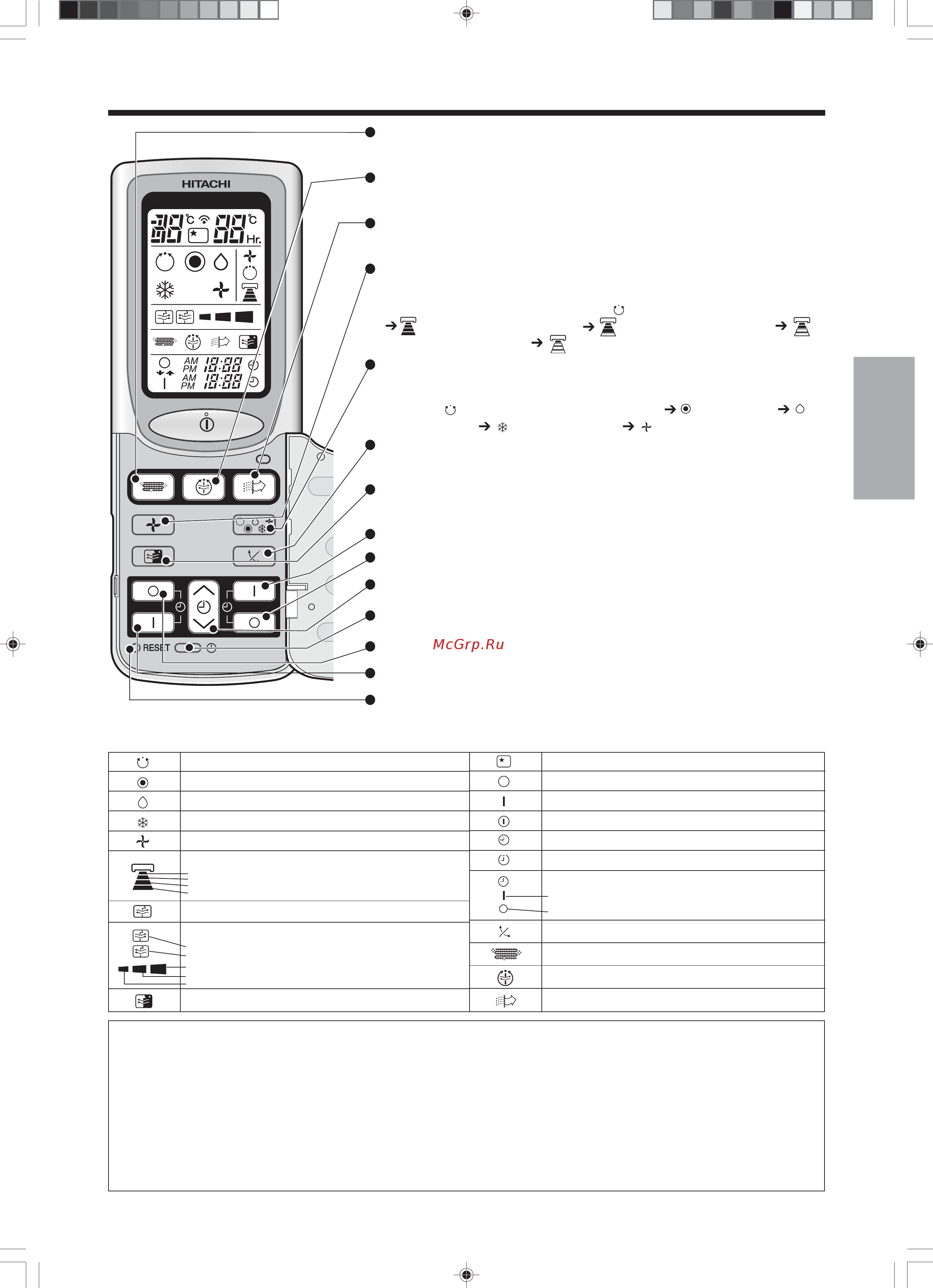

Кнопка «САМООЧИСТКА»
Предназначена для настройки режима самоочистки.
Кнопка «АВТОМАТИЧЕСКИЙ ПРИТОЧНО-ВЫТЯЖНОЙ РЕЖИМ»
Предназначена для включения агрегата в автоматическом
приточно-вытяжном режиме.
Кнопка «ОЧИСТКА ВОЗДУХА»
Предназначена для включения режима очистки воздуха.
Кнопка выбора СКОРОСТИ ВЕНТИЛЯТОРА
Кнопка переключения РЕЖИМОВ РАБОТЫ
Кнопка вкл/откл. АВТОМАТИЧЕСКОГО ПОКАЧИВАНИЯ ЗАСЛОНКИ
Предназначена для выбора угла наклона горизонтальной
направляющей заслонки.
Кнопка ПОДАЧИ НАРУЖНОГО ВОЗДУХА В НОЧНОМ РЕЖИМЕ
Предназначена для настройки подачи наружного воздуха в
ночном режиме.
Кнопка СОХРАНЕНИЯ...
Сохранение настроек таймера.
Кнопка ОТМЕНЫ...
Отмена настроек таймера.
Кнопка настройки ТАЙМЕРА...
Предназначена для настойки таймера.
Кнопка настройки ВРЕМЕНИ...
Предназначена для установки и корректировки текущей даты и времени.
Кнопка ОТКЛЮЧЕНИЯ ПО ТАЙМЕРУ…
Предназначена для задания времени ОТКЛЮЧЕНИЯ по таймеру.
Кнопка ВКЛЮЧЕНИЯ ПО ТАЙМЕРУ…
Предназначена для задания времени ВКЛЮЧЕНИЯ по таймеру.
Кнопка «RESET» (сброс)
Нажмите после замены батареек или при обнаружении сбоев в
работе агрегата.
АВТОМАТИЧЕСКИЙ РЕЖИМ
ОБОГРЕВ
ОСУШЕНИЕ
ОХЛАЖДЕНИЕ
ВЕНТИЛЯЦИЯ
СКОРОСТЬ ВЕНТИЛЯТОРА
ПРИТОЧНО-ВЫТЯЖНОЙ РЕЖИМ
СКОРОСТЬ ВЕНТИЛЯТОРА В ПРИТОЧНО-ВЫТЯЖНОМ РЕЖИМЕ
УДАЛЕНИЕ ВОЗДУХА
ПОДАЧА НАРУЖНОГО ВОЗДУХА
ПОДАЧА НАРУЖНОГО ВОЗДУХА В НОЧНОМ РЕЖИМЕ
МАЛОШУМНЫЙ РЕЖИМ
НИЗКАЯ
СРЕДНЯЯ
ВЫСОКАЯ
ВЫСОКАЯ
СРЕДНЯЯ
НИЗКАЯ
НОЧНОЙ РЕЖИМ
ОТКЛ. (ОТМЕНА)
ВКЛ. (СОХРАНЕНИЕ)
ВКЛ/ОТКЛ.
ВРЕМЯ
НАСТРОЙКА ТАЙМЕРА
ВЫБОР ПРОГРАММЫ ТАЙМЕРА
ВКЛЮЧЕНИЕ ПО ТАЙМЕРУ
ОТКЛЮЧЕНИЕ ПО ТАЙМЕРУ
АВТОМАТИЧЕСКОЕ ПОКАЧИВАНИЕ ЗАСЛОНКИ
САМООЧИСТКА
АВТОМАТИЧЕСКИЙ ПРИТОЧНО-ВЫТЯЖНОЙ РЕЖИМ
ОЧИСТКА ВОЗДУХА
Указания по эксплуатации
• Запрещается оставлять пульт дистанционного управления в следующих местах:
• в зоне воздействия прямых солнечных лучей;
• рядом с источниками тепла.
RAS-10_14JH3_Ope_EN 05/12/2008, 04:43 pm9
Предназначена для переключения скорости вентилятора. При
нажатии данной кнопки режим работы вентилятора будет
изменяться в следующем порядке: (АВТОМАТИЧЕСКИЙ РЕЖИМ)
(ВЫСОКАЯ СКОРОСТЬ) (СРЕДНЯЯ СКОРОСТЬ)
(НИЗКАЯ СКОРОСТЬ) (МАЛОШУМНЫЙ РЕЖИМ).
Предназначена для выбора режима работы. При нажатии данной
кнопки режим работы агрегата будет изменяться в следующем
порядке: (АВТОМАТИЧЕСКИЙ РЕЖИМ) (ОБОГРЕВ)
(ОСУШЕНИЕ) (ОХЛАЖДЕНИЕ) (ВЕНТИЛЯЦИЯ).
• Будьте предельно осторожны при работе с пультом дистанционного управления. Не роняйте его на
пол и берегите от попадания внутрь воды.
• После отключения наружного блока его перезапуск возможен только через 3 мин (данное правило
не выполняется, если отключить и заново включить выключатель электропитания или извлечь и
снова вставить вилку в розетку). Это необходимо для защиты агрегата и не является
неисправностью.
• При нажатии кнопки переключения РЕЖИМОВ РАБОТЫ во время эксплуатации кондиционера, он
может отключиться, при этом в целях обеспечения защиты перезапуск осуществится через 3 мин.
ЙИКССУР
– 45 –
