– 61 –
1
2

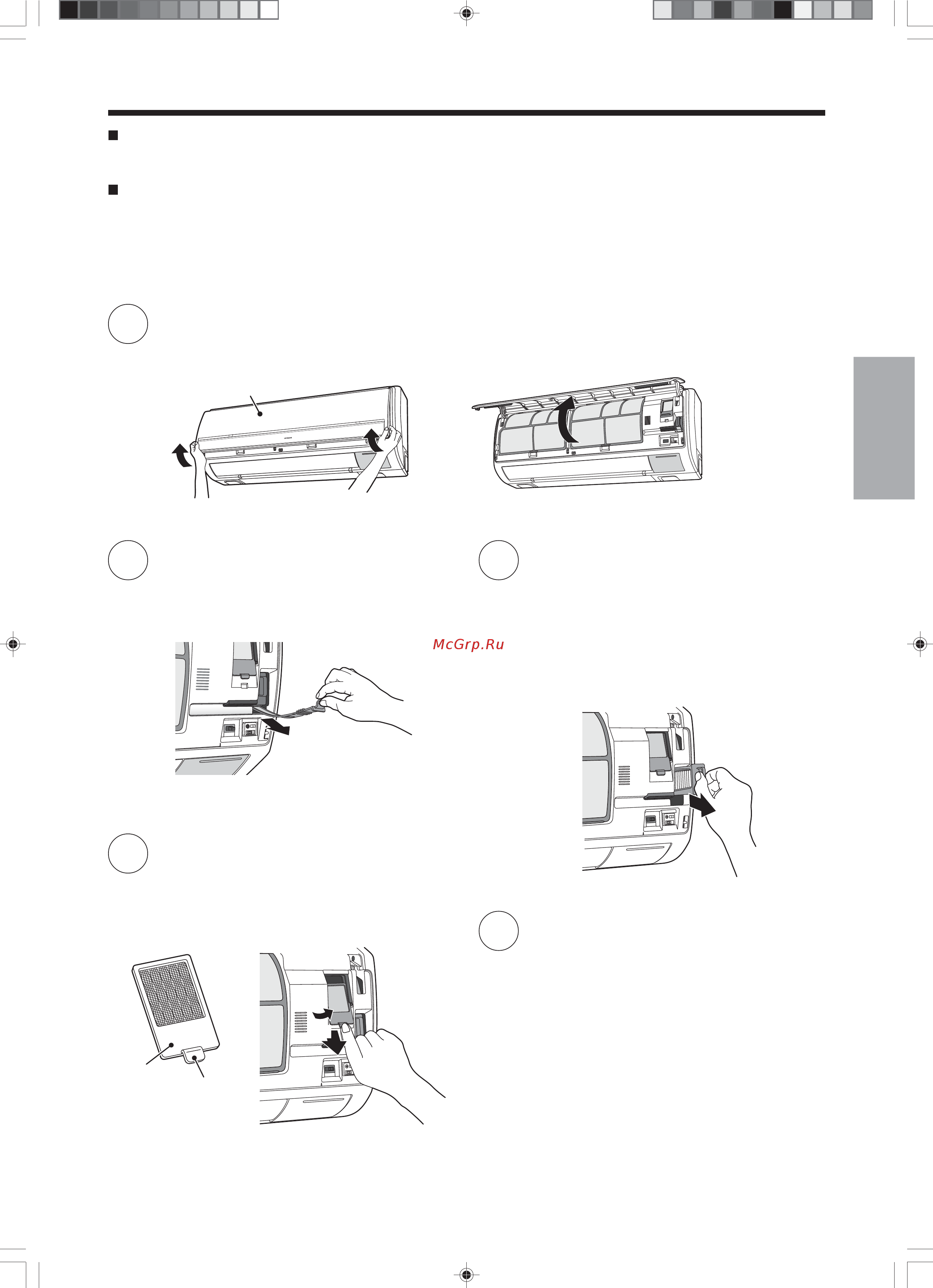

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Откройте лицевую панель
• Возьмите лицевую панель за края и поднимите ее вверх.
1
Снимите фильтр грубой очистки
наружного воздуха
• Потяните на себя.
2 3
Снимите фильтр грубой очистки удаляемого воздуха
• Извлеките фильтр, взявшись за
ручку
1
и потянув вниз
2
.
4
Проверьте степень загрязнения
фильтров
• Если фильтры не загрязнены, перейдите к
пункту
7
.
5
Фильтр грубой
очистки
удаляемого
воздуха
Ручка
RAS-10_14JH4_Ope_EN 25
Лицевая панель
Рекомендуется регулярно тщательно очищать воздушные фильтры (фильтр грубой очистки
наружного воздуха, фильтр грубой очистки удаляемого воздуха, дезинфицирующий и
дезодорирующий титановый нано-фильтр наружного воздуха).
Интервал чистки фильтров зависит от параметров окружающей среды и условий эксплуатации.
Регулярно проверяйте степень загрязнения фильтров и очищайте их при необходимости. При
частом использовании режима подачи наружного воздуха в помещение рекомендуется проверять и,
при необходимости, очищать фильтры каждые 2 недели.
В фильтр грубой очистки наружного воздуха иногда могут попадать мелкие насекомые. В этом
случае, фильтр грубой очистки наружного воздуха следует промыть водой.
Снимите дезинфицирующий и
дезодорирующий титановый
нано-фильтр наружного воздуха
• Извлеките дезинфицирующий и
дезодорирующий титановый нано-фильтр
наружного воздуха, взявшись за ручку на
его корпусе и потянув на себя.
