3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕРЕД ДЛИТЕЛЬНЫМ ПЕРЕРЫВОМ В ЭКСПЛУАТАЦИИ
ОСТОРОЖНО!
ОСТОРОЖНО!

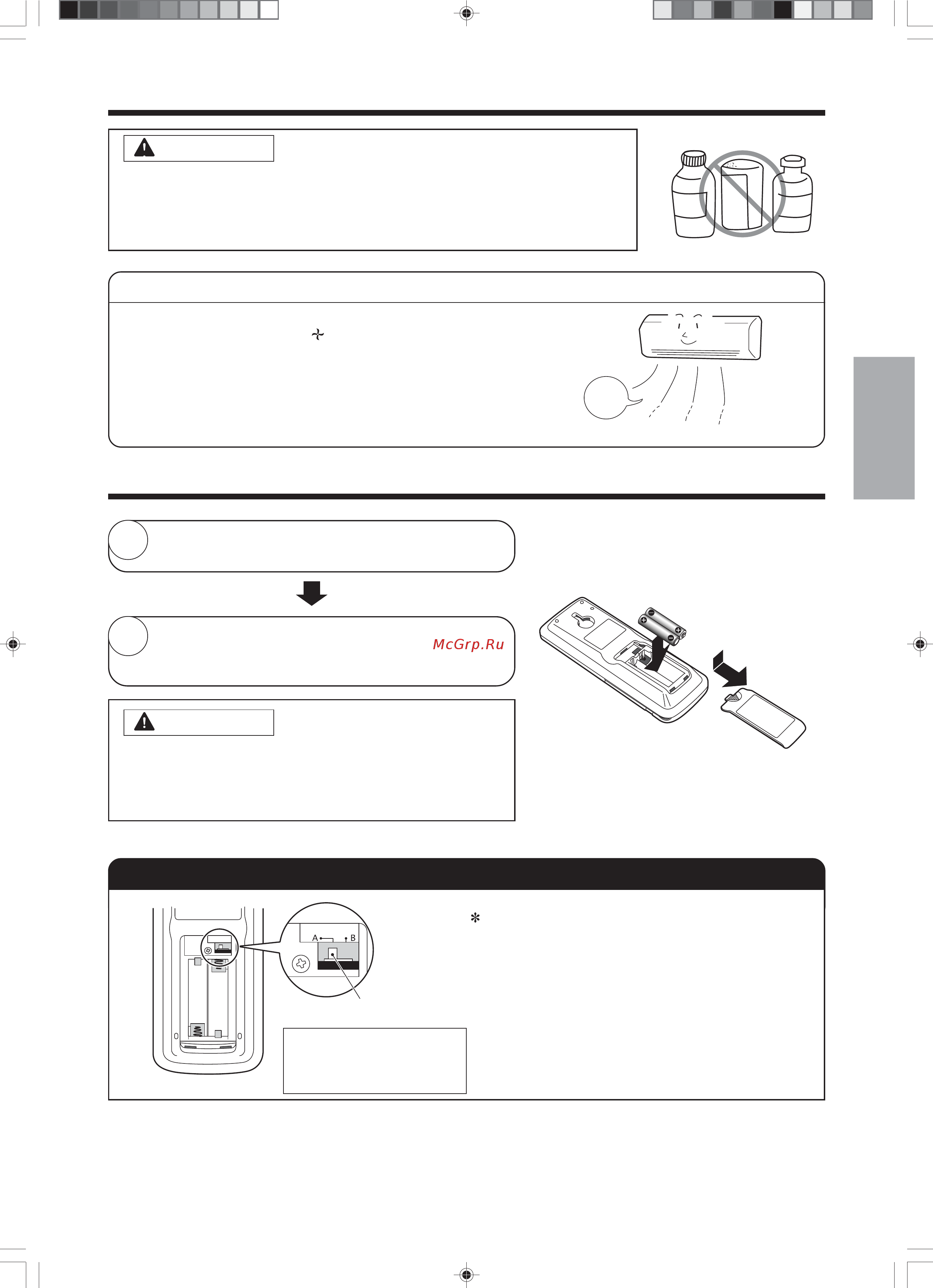

ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ В ПУЛЬТЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Снимите крышку, как показано на рисунке, и извлеките
старые элементы питания.
1
2
Переключатель адресов
Переключатель
RAS-10_14JH3_Ope_EN 05/12/2008, 04:43 pm29
Использовать данный
переключатель следует
только указанным
способом.
Переключатель адресов предназначен для
предотвращения взаимовлияния пультов
дистанционного управления, если в помещении
установлено два внутренних блока. Обычно,
использовать данный переключатель не
требуется.
(На заводе-изготовителе по умолчанию
переключатель устанавливается в положение
«А».)
Сведения о настройках агрегата можно получить у
торгового представителя нашей компании.
1. Запрещается одновременно устанавливать новые и старые
элементы питания или элементы питания разного типа.
2. Извлеките элементы питания, если пульт дистанционного
управления не будет использоваться более 2-3 месяцев.
Вставьте новые элементы питания.
Положение элементов питания должно
соответствовать маркировке на корпусе пульта.
Надавите и
потяните в
направлении,
указанном
стрелкой.
• Высушите все компоненты агрегата, включив его на полдня в
хорошую погоду в режиме (ВЕНТИЛЯЦИЯ) и переключив
вентилятор на ВЫСОКУЮ скорость.
• Выньте вилку из розетки или отключите автоматический
выключатель.
• Попадание воды на корпус агрегата в процессе чистки может вызвать
короткое замыкание.
• Запрещается использовать горячую воду (с температурой выше 40 °С),
бензин, газолин, кислоты, растворители или щетки, так как это может
повредить пластмассовую поверхность и покрытие агрегата.
