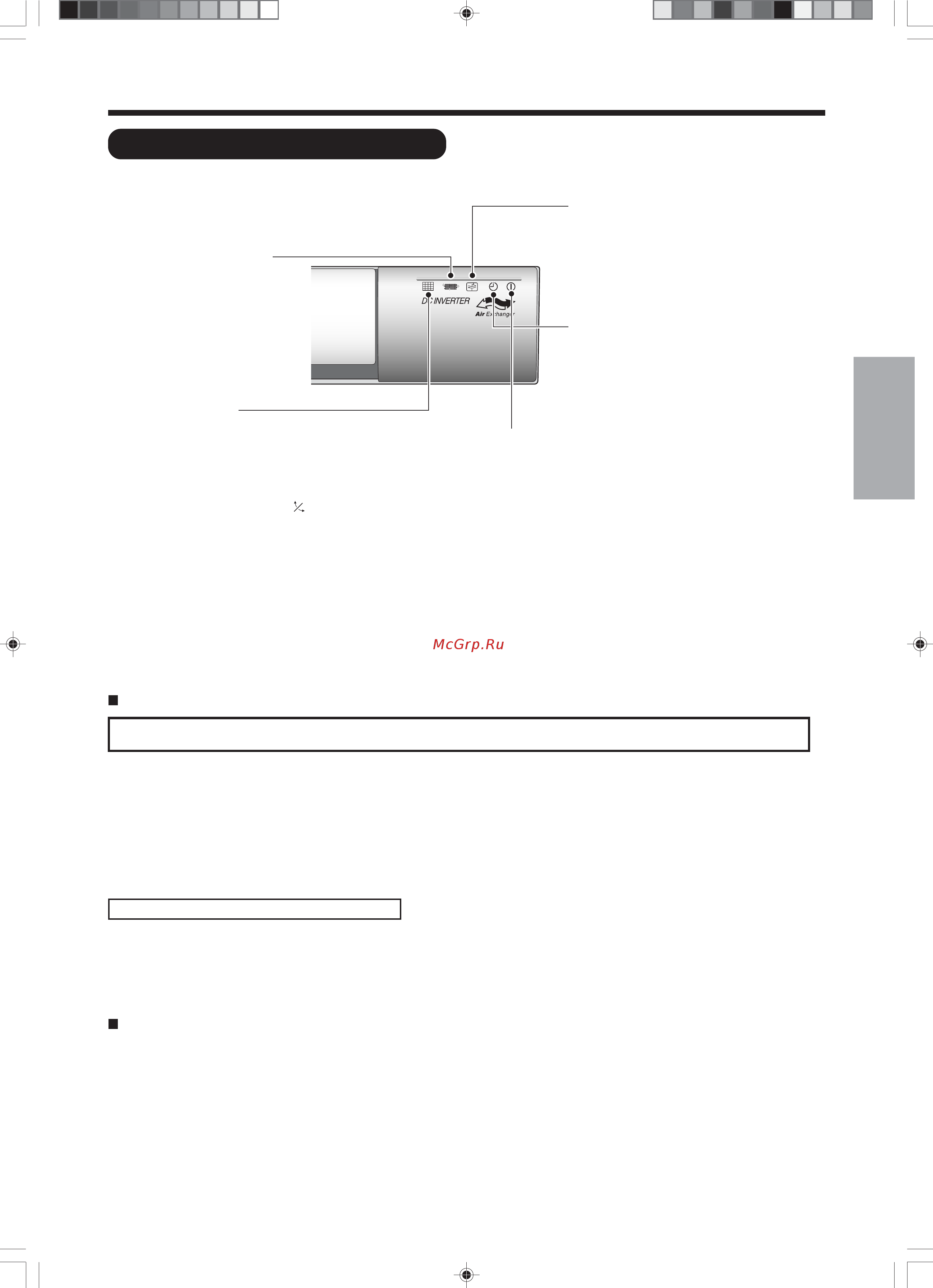

Hitachi Hitachi RAS-10JH4 / RAC-10JH4 [7/36] Индикаторы внутреннего блока
![Hitachi Hitachi RAS-10JH4 / RAC-10JH4 [7/36] Индикаторы внутреннего блока](/views2/1009902/page7/bg7.png)
Индикатор приточно-вытяжного режима (если исправен) мигает в следующих случаях:
Переключатель приточно-вытяжного режима установлен в положение «Запрет приточно-вытяжного
режима»
Работа в приточно-вытяжном режиме
Индикатор
самоочистки (желтый)
Индикатор горит ровным
светом при работе агрегата
в режиме самоочистки
(см. стр. 55).
Индикатор приточно-вытяжного
режима (зеленый)
Индикатор светится при работе в
приточно-вытяжном режиме.
Индикатор загрязненности
фильтра (зеленый)
Индикатор загорается через каждые 200
часов работы агрегата, сигнализируя о
необходимости очистить ФИЛЬТР.
Если агрегат отключен, то индикатор
гаснет при нажатии кнопки " "
(АВТОМАТИЧЕСКОЕ ПОКАЧИВАНИЕ
ЗАСЛОНКИ). Индикатор не гаснет при
работе в режиме самоочистки.
Индикатор работы (желтый)
Индикатор горит ровным светом во время работы агрегата.
ИНДИКАТОР РАБОТЫ мигает при работе агрегата в
режиме обогрева в следующих случаях:
(1) В режиме предварительного нагрева
В течение 2-3 минут после включения агрегата.
(2) В режиме оттаивания
Если на теплообменнике наружного блока образуется
лед, то агрегат будет переключаться в режим
оттаивания каждый час на 5-10 минут.
Индикатор работы по таймеру
(оранжевый)
Индикатор горит ровным светом при
работе кондиционера по таймеру.
ИНДИКАТОРЫ ВНУТРЕННЕГО БЛОКА
RAS-10_14JH3_Ope_EN 05/12/2008, 04:43 pm7
• Если переключатель установлен в положение "Только удаление воздуха" и выбран режим "Подача наружного
воздуха в ночном режиме" (см. стр. 59), то при включении с помощью пульта управления режима подачи
наружного воздуха (см. стр. 54) дважды раздастся звуковой сигнал и замигает индикатор "Приточно-вытяжной
режим" (10 секунд).
• Если переключатель установлен в положение "Запрет приточно-вытяжного режима" и выбран режим "Подача
наружного воздуха в ночном режиме" (см. стр. 59) или «Автоматический приточно-вытяжной режим» (см. стр.
55), то при включении с помощью пульта управления режима подачи наружного воздуха (см. стр. 18) дважды
раздастся звуковой сигнал и замигает индикатор "Приточно-вытяжной режим" (10 секунд).
• Отключение приточно-вытяжного режима для предотвращения образования конденсата на вентиляторе и
воздуховоде и для защиты вентилятора от воздействия перепада температур между внутренним и наружным
воздухом. В течение этого времени индикатор приточно-вытяжного режима мигает (горит ровным светом в
течение 10 с, гаснет на 1 с) (см. стр. 68).
Мигание индикатора приточно-вытяжного режима при отсутствии указанных выше условий
сигнализирует о неисправности приточно-вытяжного вентилятора (см. стр. 68).
ЙИКССУР
– 43 –
