– 62 –

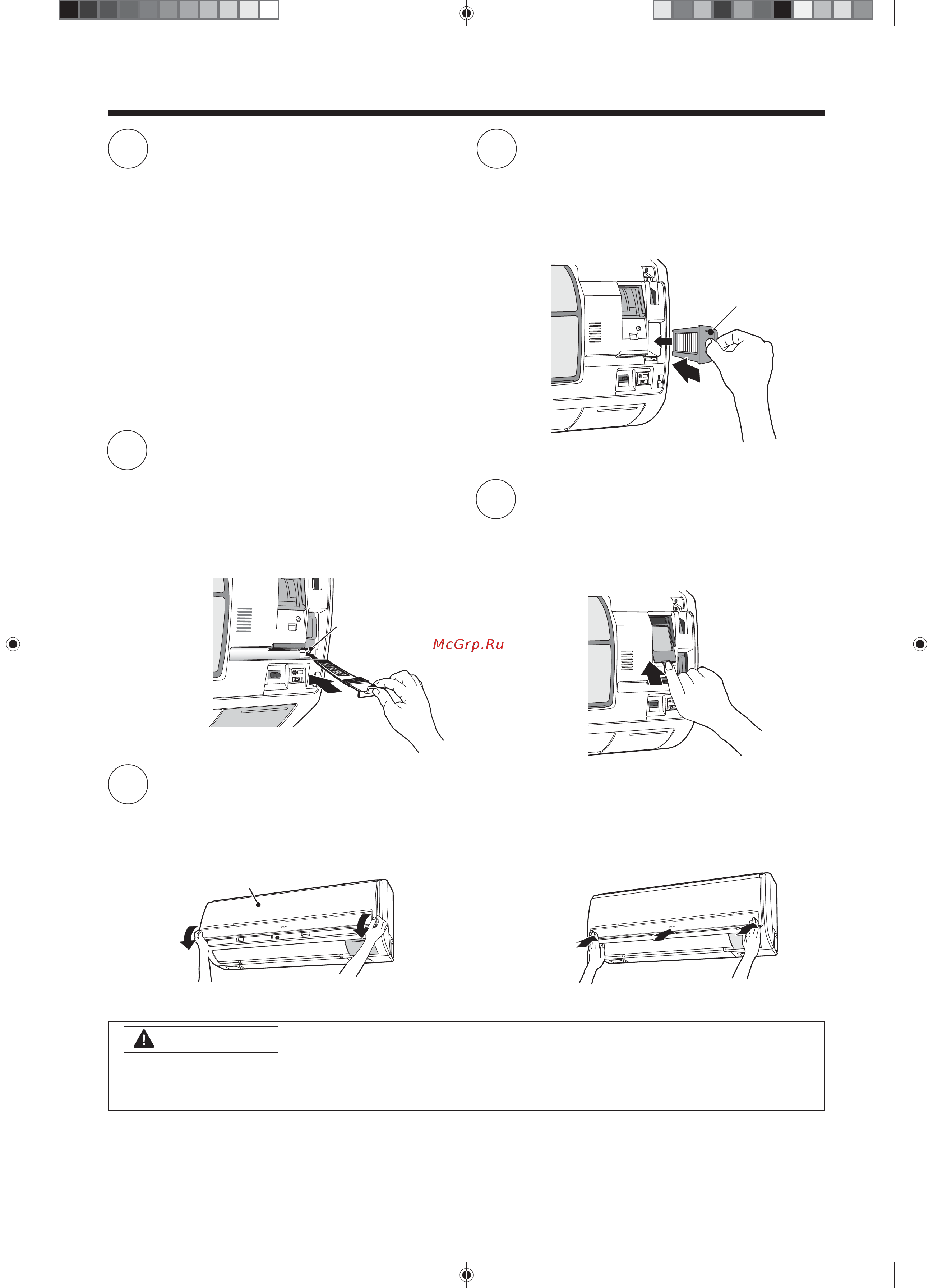

Промойте водой все фильтры
6
7
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Установите фильтр грубой очистки
наружного воздуха
Установите фильтр грубой очистки
удаляемого воздуха
8
9
Закройте лицевую панель
10
Паз
ОСТОРОЖНО!
• Запрещается эксплуатировать агрегат без воздушных фильтров.
В помещение могут проникнуть неприятные запахи и пыль, которая может стать причиной
неисправности агрегата.
RAS-10_14JH4_Ope_EN 26
Лицевая панель
• После промывки фильтров водой их следует
просушить.
• Если грязь смывается с трудом, то фильтр
следует промыть теплой водой с температурой
не выше 40 °C.
• Во время промывки не следует слишком сильно
тереть фильтр.
• Дезинфицирующий и дезодорирующий
титановый нано-фильтр наружного воздуха
следует промывать и просушивать в тени через
каждые 3 месяца. Несмотря на то, что фильтр
можно использовать повторно, рекомендуется
заменять его новым через каждые 3 года.
• Марка дезинфицирующего и дезодорирующего
титанового нано-фильтра наружного воздуха:
SPX-NFH1.
• Неправильно установленный фильтр может
стать причиной посторонних шумов.
Корпус для дезинфицирующего и
дезодорирующего титанового
нано-фильтра наружного воздуха
(входит в комплект поставки)
Установите дезинфицирующий и
дезодорирующий титановый
нано-фильтр наружного воздуха в его
корпус
• Установите фильтр в соответствующий
паз рельефной стороной вверх и надавите
на него до щелчка.
• Неправильно установленный фильтр
может стать причиной посторонних шумов.
• Возьмите фильтр за ручку и вставьте его в
соответствующий паз агрегата, надавив до
щелчка.
• Возьмите панель двумя руками и
установите ее на место, надавливая
вперед и вниз.
• Продолжайте надавливать на панель двумя
руками в направлении, показанном
стрелками (3 стрелки на рисунке) до тех
пор, пока не услышите щелчок.
