Hitachi Hitachi RAS-10JH4 / RAC-10JH4 [8/36] Пульт дистанционного управления
![Hitachi Hitachi RAS-10JH4 / RAC-10JH4 [8/36] Пульт дистанционного управления](/views2/1009902/page8/bg8.png)
Предназначена для переключения скорости вентилятора.
При нажатии данной кнопки режим работы вентилятора будет
изменяться в следующем порядке: (АВТОМАТИЧЕСКИЙ РЕЖИМ)
↔ (ВЫСОКАЯ СКОРОСТЬ) ↔ (СРЕДНЯЯ СКОРОСТЬ) ↔
(НИЗКАЯ СКОРОСТЬ) ↔ (МАЛОШУМНЫЙ РЕЖИМ). (Благодаря
данной кнопке для каждого режима работы кондиционера можно
подобрать оптимальный режим работы вентилятора.)

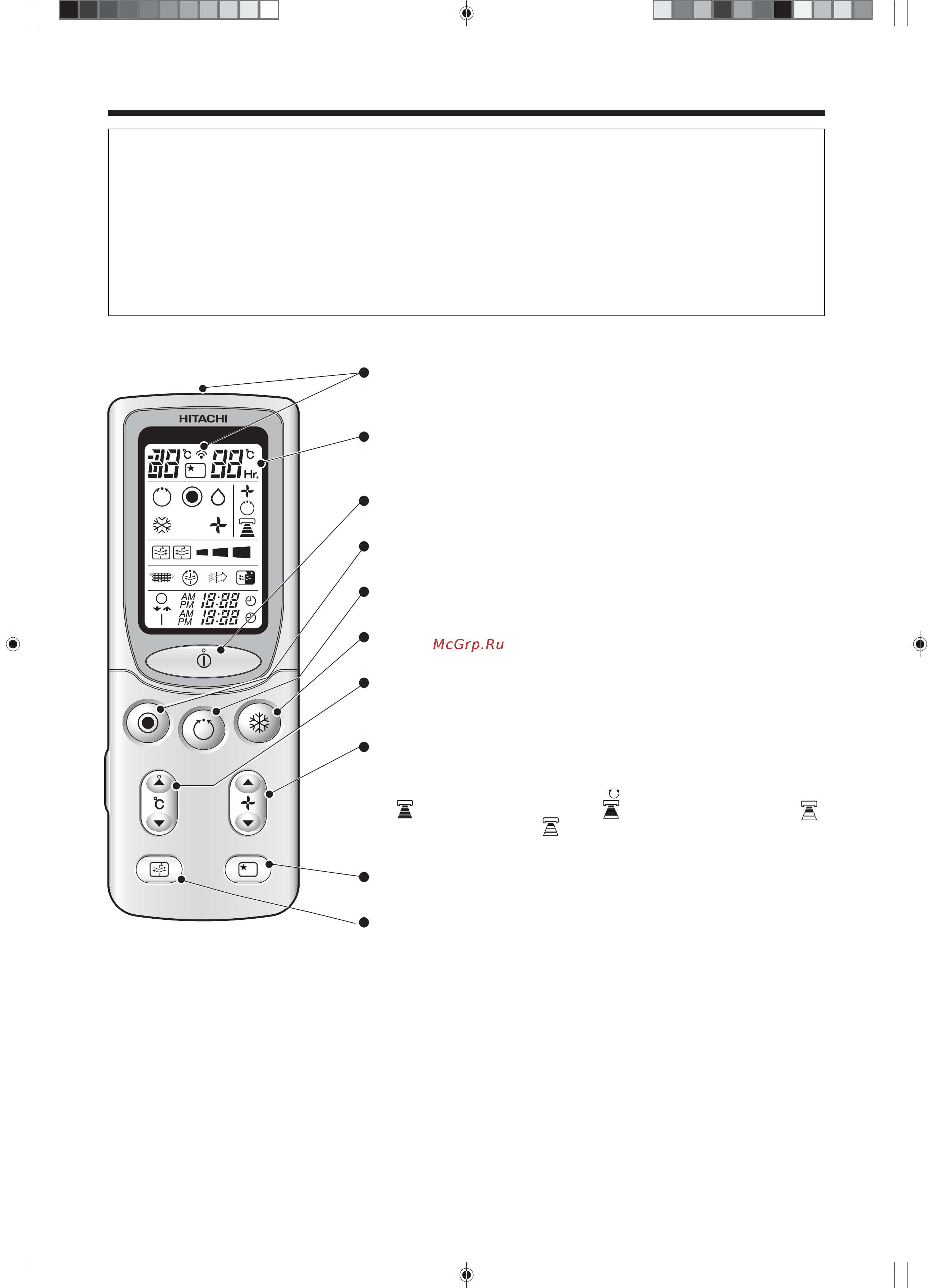

ОБОЗНАЧЕНИЕ И ФУНКЦИИ КОМПОНЕНТОВ
Отверстие, через которое излучается сигнал / индикатор
передачи сигнала
При передаче управляющего сигнала данное отверстие должно
быть направлено на внутренний блок. При передаче сигнала будет
мигать соответствующий индикатор.
Дисплей
Отображает уставку температуры в помещении, текущее время,
состояние таймера, режим работы и скорость вентилятора.
Кнопка ВКЛ/ОТКЛ.
Нажмите данную кнопку для включения кондиционера. Для
отключения агрегата повторно нажмите кнопку.
Кнопка «ОБОГРЕВ»
Предназначена для включения агрегата в режиме обогрева.
Кнопка «АВТОМАТИЧЕСКИЙ РЕЖИМ»
Предназначена для включения агрегата в автоматическом режиме.
Кнопка «ОХЛАЖДЕНИЕ»
Предназначена для включения агрегата в режиме охлаждения.
Кнопки задания уставки ТЕМПЕРАТУРЫ
Предназначена для увеличения или уменьшения уставки
температуры. (Нажмите и удерживайте для быстрого изменения
значения.)
Кнопка выбора скорости ВЕНТИЛЯТОРА
Кнопка «НОЧНОЙ РЕЖИМ»
Предназначена для настройки таймера ночного режима.
Кнопка «ПРИТОЧНОГО-ВЫТЯЖНОГО РЕЖИМА»
Предназначена для включения агрегата в приточно-вытяжном
режиме.
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
RAS-10_14JH3_Ope_EN 05/12/2008, 04:43 pm8
• Пульт предназначен для управления внутренним блоком. Радиус действия пульта около 7 м. Если
освещение в помещении управляется с помощью электронного оборудования, то радиус действия
пульта может быть меньше, в некоторых случаях прием управляющих сигналов может быть невозможен.
Пульт дистанционного управления можно закрепить на стене с помощью кронштейна. Перед
креплением пульта к стене необходимо убедиться, что управление внутренним блоком возможно.
• Будьте предельно осторожны при работе с пультом. Падение пульта или попадание в него воды может
снизить мощность излучаемого сигнала.
• После замены батареек внутренний блок первое время будет реагировать на управляющие сигналы с
задержкой около 10 с.
– 44 –
