Hitachi Hitachi RAS-10JH4 / RAC-10JH4 [24/36] Регулирование заслонки

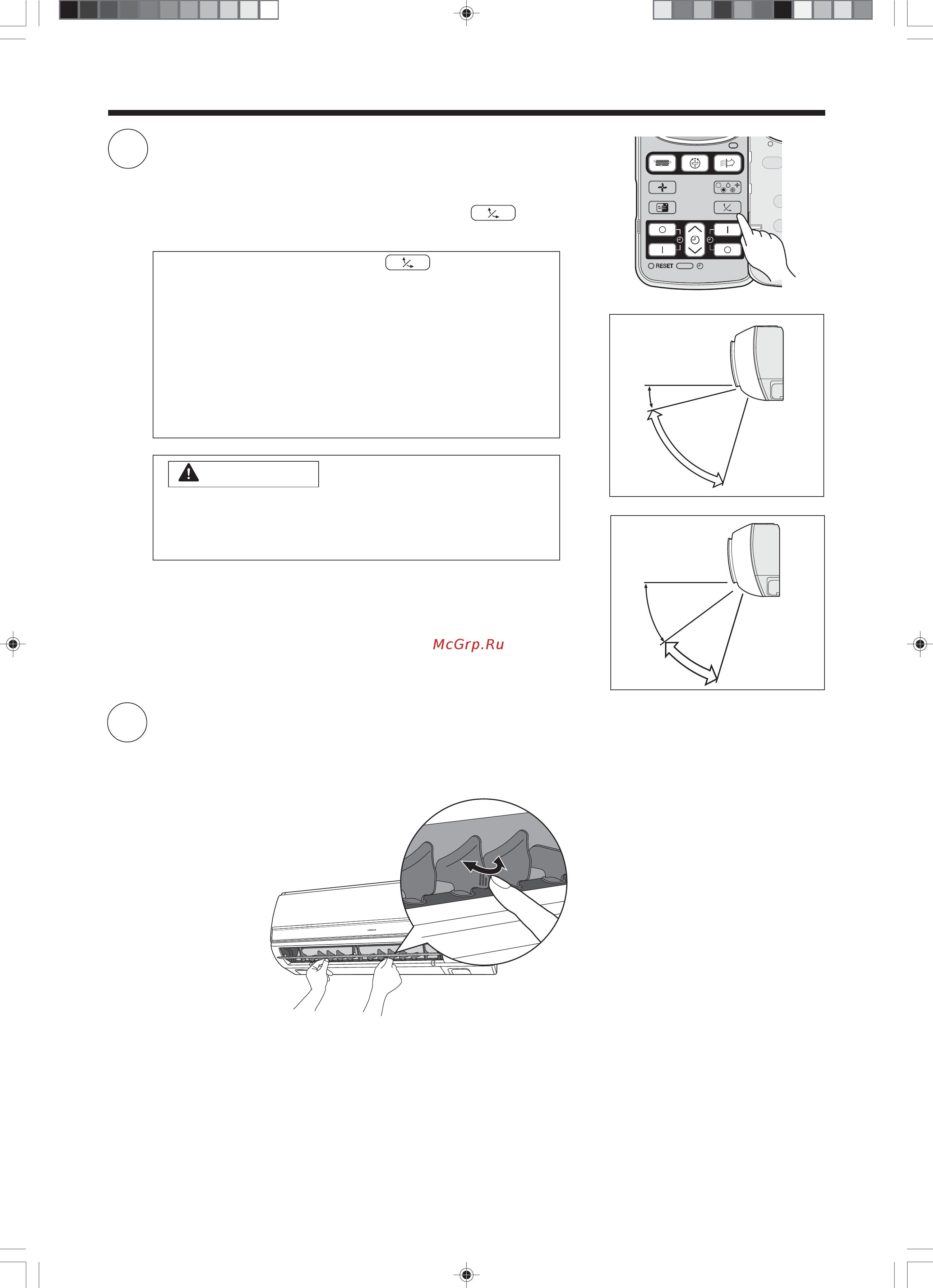

![Hitachi RAS-14JH4 / RAC-14JH4 [24/36] Регулирование заслонки](/views2/1009902/page24/bg18.png)
– 60 –
РЕГУЛИРОВАНИЕ ЗАСЛОНКИ
1
Настройка по вертикали
около 15°
около 65°
Режим охлаждения
и осушения
Режим обогрева
Настройка по вертикали
около 40°
около 40°
Изменение направления подачи обработанного воздуха по горизонтали.
Возьмитесь за вертикальную заслонку, как указано на рисунке, и установите ее в требуемое положение.
2
Левая сторона: Возьмитесь за третью слева
лопатку вертикальной заслонки и установите
ее в требуемое положение. На участок лопатки,
за который следует браться, нанесена маркировка.
Правая сторона: Возьмитесь за третье справа
лопатку вертикальной заслонки и установите
ее в требуемое положение. На участок лопатки,
за который следует браться, нанесена маркировка.
ОСТОРОЖНО!
RAS-10_14JH4_Ope_EN 24
Изменение направления подачи обработанного воздуха по вертикали.
Горизонтальная заслонка автоматически устанавливается в
положение, оптимально подходящее для каждого режима работы
кондиционера. Переключение заслонки в режим покачивания или
задание угла наклона осуществляется кнопкой
(ПОКАЧИВАНИЕ ЗАСЛОНКИ).
• Однократное нажатие кнопки (ПОКАЧИВАНИЕ
ЗАСЛОНКИ) переключит горизонтальную заслонку в
режим покачивания. При повторном нажатии данной
кнопки заслонка остановится в положении, в котором
она находилась в момент нажатия. До момента начала
движения заслонки может пройти несколько секунд
(около 6 с).
• Рекомендуемые диапазоны изменения положения
заслонки приведены на рисунках справа.
• При отключении кондиционера горизонтальная
заслонка перемещается в положение, при котором
воздуховыпускное отверстие закрывается.
• При работе кондиционера в режиме охлаждения не
рекомендуется активировать режим покачивания
заслонки на длительное время. На горизонтальной
заслонке может образоваться конденсат, который
будет стекать вниз.
