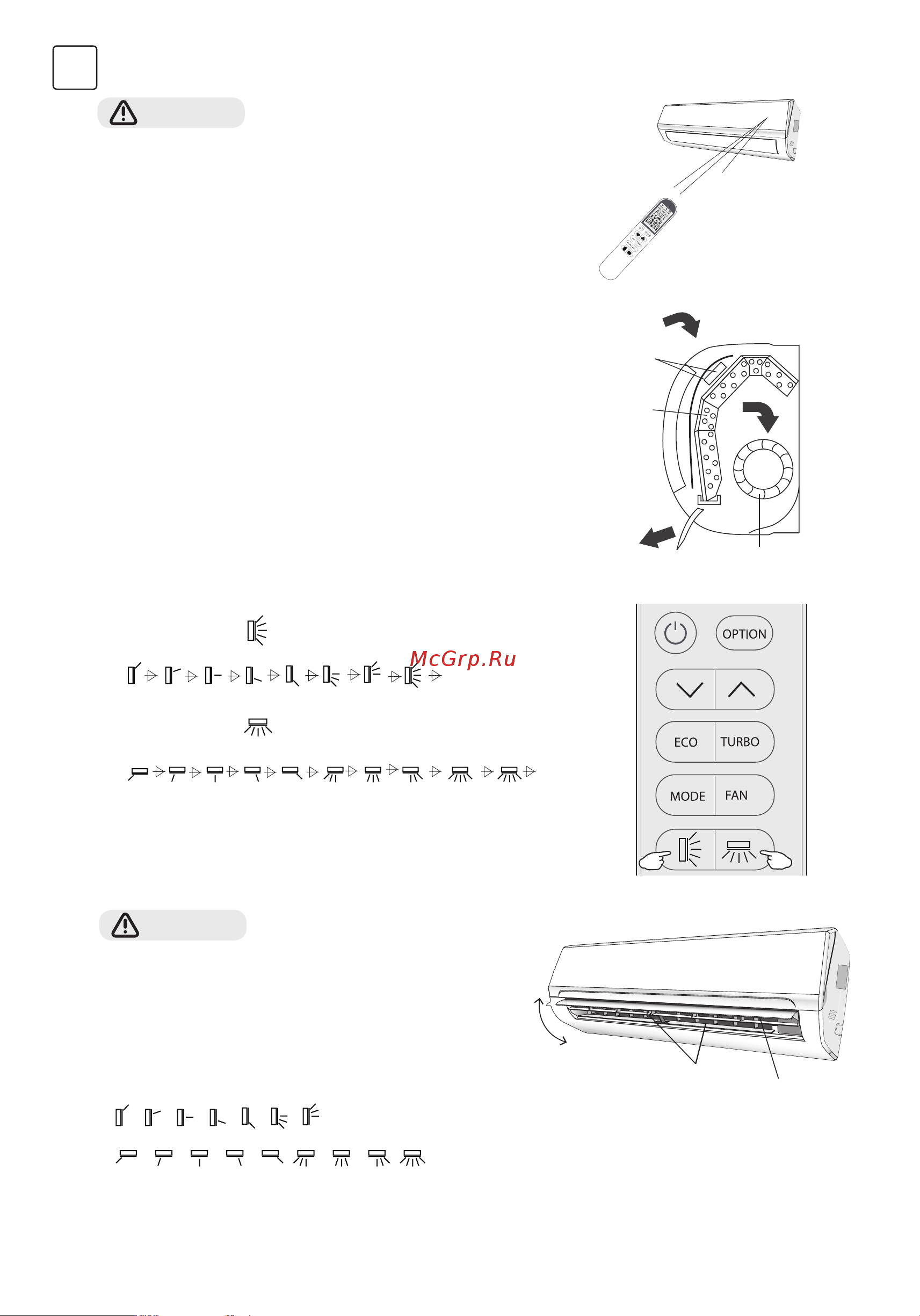

Tesla TT34EXC1-1232IA [10/64] Инструкция по эксплуатации
![Tesla TT34EXC1-1232IA [10/64] Инструкция по эксплуатации](/views2/1993321/page10/bga.png)
10
RUS
ВНИМАНИЕ!
1. Направляйте пульт на внутренний блок
2. Между пультом и приемником внутреннего блока не
должно быть штор, дверей и других предметов.
3. Не оставляйте пульт под прямыми солнечными лучами
4. Храните пульт на расстоянии минимум 1 м от телевизоров
и других электроприборов.
• Настройка должна производиться при отключенном
оборудовании.
• Не меняйте положение жалюзи самостоятельно, вы
можете повредить деликатный механизм!
• Не засовывайте пальцы и посторонние предметы в
воздухозаборники и выдувающие отверстия.
• Следующие углы недоступны для текущих моделей, мы
приносим свои извинения.
flashing
Приемник
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Контроль воздушного потока
Воздух, всасываемый вентилятором внутреннего блока,
проходит через решетку на передней панели и пылевой
фильтр. Затем воздух проходит через теплообменник, где
он охлаждается и осушается или нагревается.
Далее вентилятор выбрасывает обработанный воздух в
помещение. Направление выхода воздуха регулируется
воздушными жалюзи, движущимися автоматически вверх
и вниз и, при наличии опции вертикальных автоматических
жалюзи, влево и вправо.
1. Нажмите кнопку
для активации жалюзи,
1. При нажатии до двух секунд
deactivate
2. При нажатии дольше 2 секунд режим отключится.
2. Нажмите кнопку
для активации заслонок
1. При нажатии до двух секунд
deactivate
flashing
2. При нажатии дольше двух секунд режим отключится.
(Опциональная функция, есть не во всех моделях).
Заслонки находятся за жалюзи. Они позволяют подавать воздух
влево/вправо.
Фильтр
Теплообменник
Вентилятор
Жалюзи
“flap”
movement
Заслонки
ВНИМАНИЕ!
