Tesla TT34EXC1-1232IA [23/64] Первый запуск

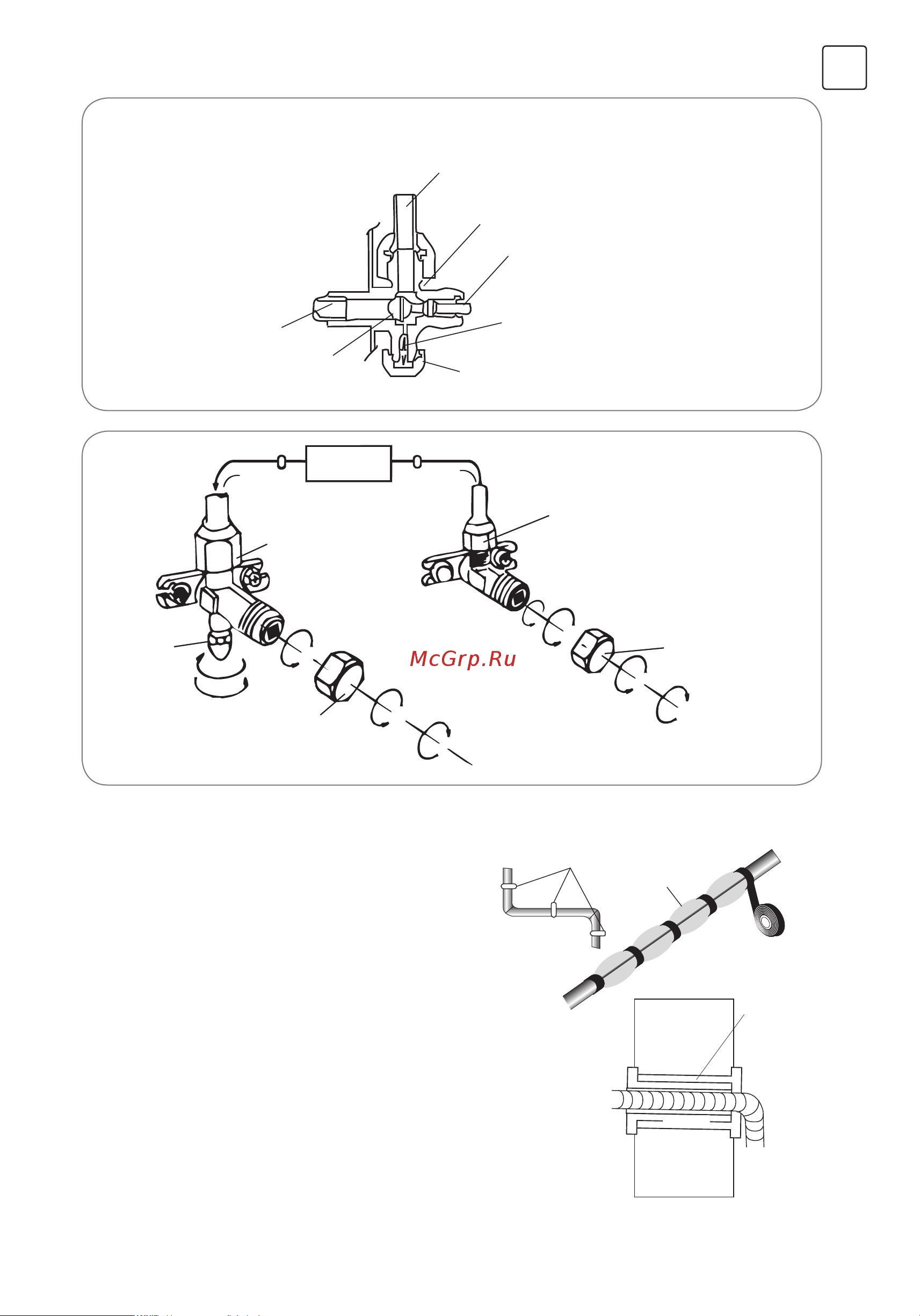

![Tesla TT34EXC1-1232IA [23/64] Первый запуск](/views2/1993321/page23/bg17.png)
23
RUS
1. Оберните изоляционное покрытие вокруг стыков
внутреннего блока и закрепите изолентой.
2. Прикрепите выходящую часть сигнального кабеля к
трубопроводу или к наружному блоку.
3. Прикрепите трубопровод к стене (предварительно
обмотав изолентой) с помощью зажимов или
вставьте их в пластиковые щели.
4. Закройте отверстие в стене, через которое проходит
трубопровод, чтобы воздух или вода не могли
заполнить его.
Тестирование внутреннего блока
• Работает ли включение/выключение и переключение
скоростей кондиционера?
• Работает ли таймер, сохраняются ли настройки?
(TIMER/MODE)
• Горят ли лампы-индикаторы (дисплей внутреннего
блока)?
• Нормально ли работает заслонка направления
воздушного потока?
• Сливается ли конденсат при работе на охлаждение?
Диаграмма 3-ходового клапана
Соединение с внутренним блоком
Открытое положение
Шпиндель
Игла
Колпачок сервисного порта
Сердечник
Соединение
Наружног
о
блока
Направление
хладагента
2-ходовой клапан
3-ходовой клапан
6. Откройте на 1/4
7.
Поверните д
ля полного
открытия
7.
Поверните д
ля полного
открытия клапана
Колпачок
Колпачок
1. Поверните
2. Поверните
8. Затяните
Гайка
сервисного
плоьа
1. Поверните
8. Затяните
8. Затяните
Внутр.
блок
Первый запуск
Зажимы
Защитная
изоляция
Лента
ТЛП
Трубы
Проходная
гильза
(улица)(помещение)
Фреонпровод
стена
