20
RUS

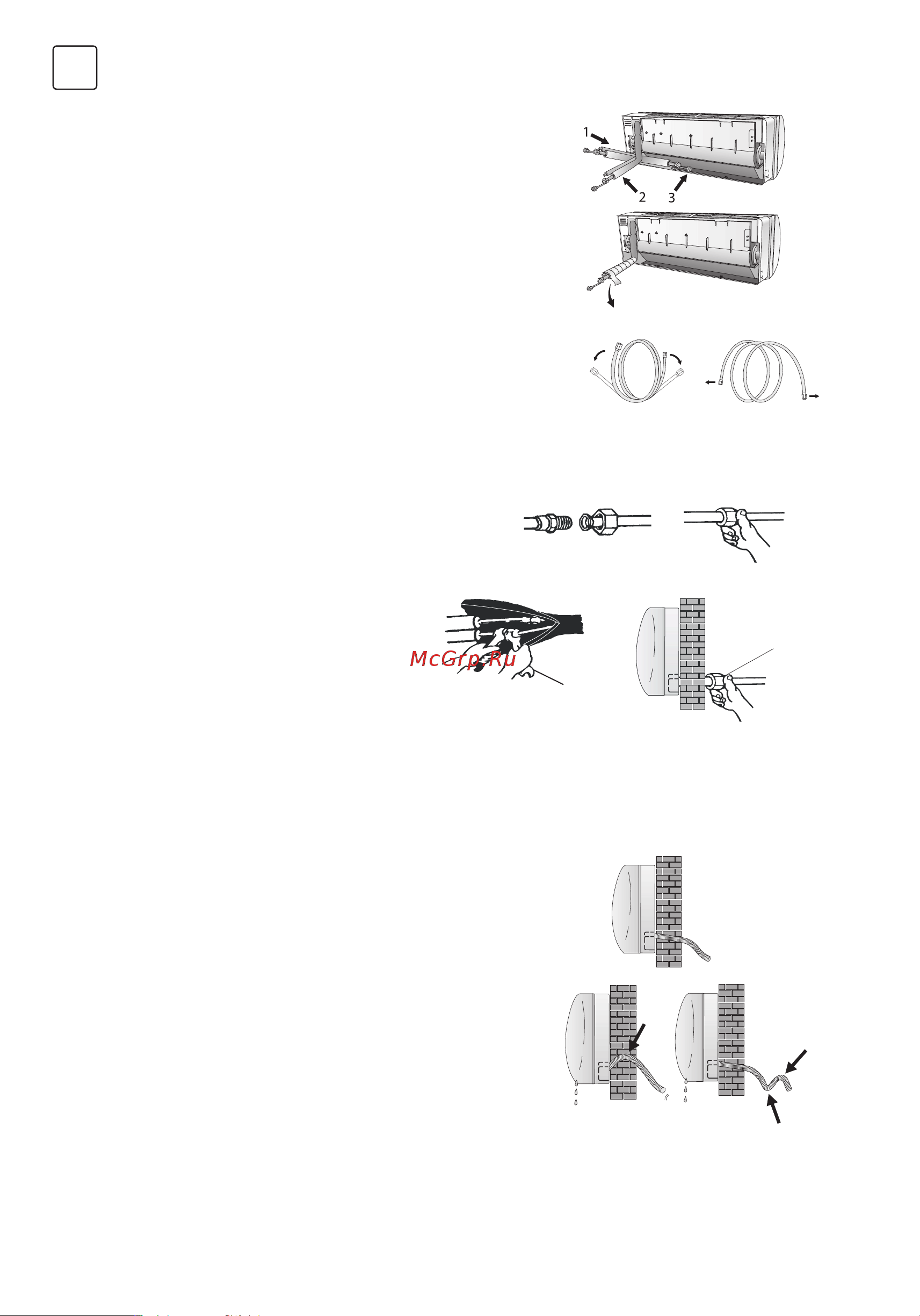

Трубы могут быть направлены в 3 возможные стороны
указанные на картинке . При опциях 1 или 3, удалите
пластиковую заглушку на корпусе внутреннего блока с
помощью фрезы.
Проложите трубопровод в направлении отверстия
в стене и свяжите медные трубы, дренажную трубу и
силовые кабели вместе лентой с дренажной трубой
внизу, чтобы вода могла течь свободно.
• Не снимайте с трубок пластиковые колпачки вплоть
до момента монтажа труб..
• При сгибании труб следите чтобы они не
заламывались. Не следует сгибать трубку в одном
месте более трех раз, она утратит прочность.
• Разворачивайте бухтованную трубу осторожно и
равномерно как показано на рисунке справа.
1. Удалите колпачок с трубы внутреннего
блока (проверьте чтобы внутрь не попала
влага и грязь).
2. Соедините конусную гайку и конец
развальцованной трубы так чтобы они были
направлены строго друг на друга под одним
углом.
3. Затяните соединение используя два
гаечных ключа соотвтествующих размеров.
4. Для R32/R290 хладагентов, механические
соединители должны быть снаружи.
Монтаж дренажного шланга необходим для удаления (отвода)
конденсата из внутреннего блока при работе
1. Проложите дренажный шланг так чтобы не было
перегибов, волн, петель и других элементов создающих
свойства сифона.
2. Дренажный шланг должен быть проложен под уклоном.
3. Не сгибайте дренажный шланг, не оставляйте его висеть,
не сворачивайте и не опускайте его конец в воду. Если
дренажный шланг был удлинен, место соединения
должно быть герметичным и теплоизолированно.
4. Если трубопровод установлен справа, трубы, силовой
кабель и сливной шланг должны быть изолированы
и закреплены на задней части устройства с помощью
трубного соединения.
1. Вставьте соедин трубы в соответствующий паз.
2. Нажмите, чтобы соединить соединение трубы с
основанием
Прокладка трасс фреона
Подключение фреонопровода к
вн. блоку
Подключение дренажной трубки вн. блока
Обмотайте соединительную
трубу
Выпрямление трубы
ДА
НЕТ
ДА
НЕТ НЕТ
Torque wrench
Соединения
Должны быть
снаружи
Помещение Улица
