19
RUS
1. Выберите место для пробивки отверстия в наружной стене.
2. Отверстие должно быть выполнено под углом 5~10° в сторону
улицы (это необходимо для возможности отведения конденсата
самотеком).
1. Поднимите переднюю лицевую панель.
2. Снимите крышку электроподключений, как показано
на рисунке (открутив винт или отщелкнув защелки)
3. Схема электроподключений располагается
с обратной стороны крышки отсека
электроподключений.
4. Подсоедините кабельные провода к винтовым
клеммам, следуя нумерации. Используйте размер
провода, соответствующий входной мощности (см.
Заводскую табличку на устройстве), и в соответствии
со всеми действующими национальными
требованиями правил безопасности.
Для установки, выполните следующее:
Крепление монтажной пластины
Отверстия в стене для комуникаций
Электрические соединения
• Кабель, соединяющий внутренний и наружный блоки должен
быть необходимого сечения и предназначен для наружного
использования.
• Розетка должна быть на видном месте и в легком доступе,
чтобы при необходимости кондиционер можно было быстро
отключить от сети.
• Следует обеспечить надежное заземление.
• Если силовой кабель поврежден, его следует заменить в
авторизованном сервисном центре.
Примечание: Заводской кабель подсоединен к главной
печатной плате внутреннего блока производителем.

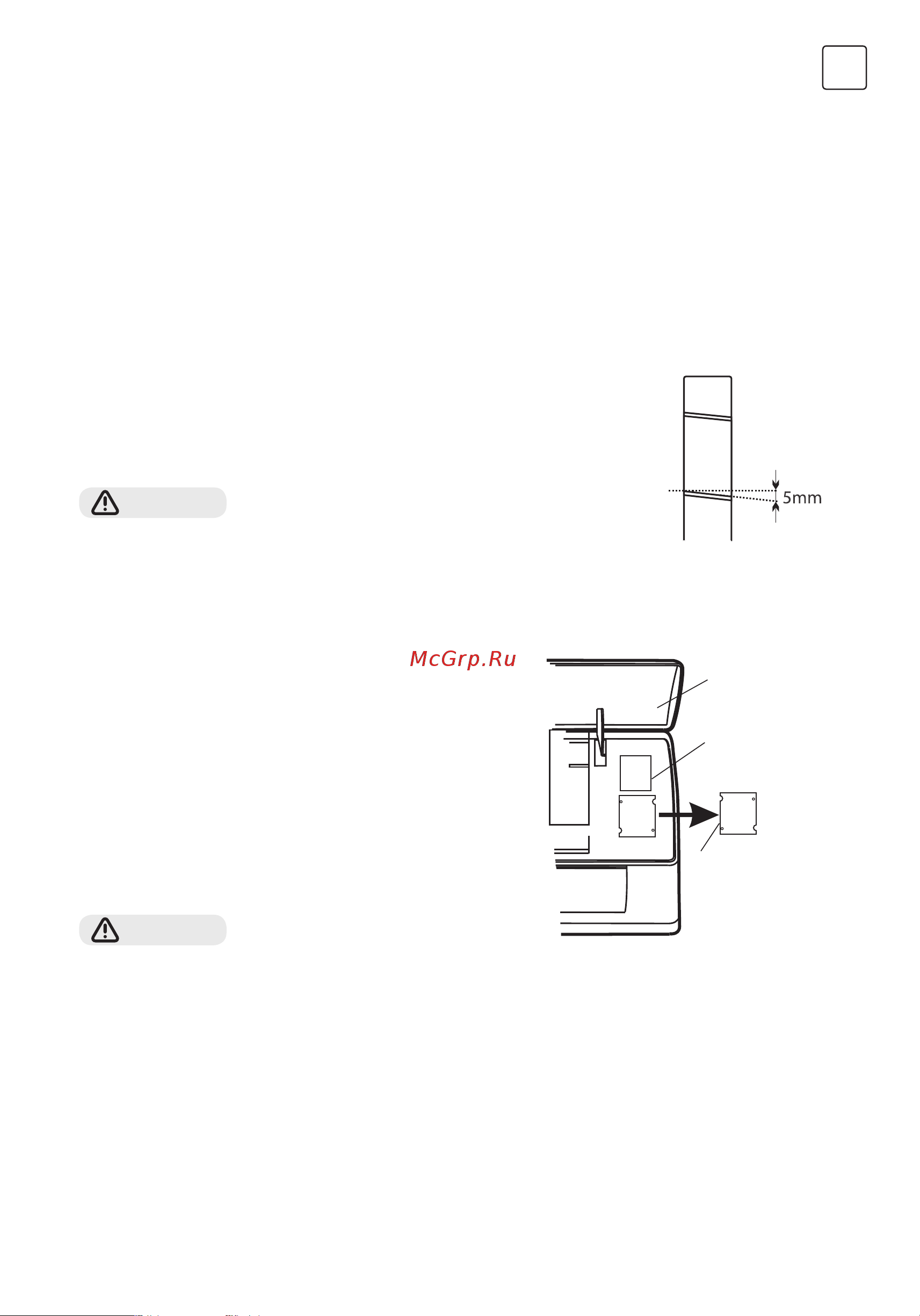

Отверстие должно быть наклонено вниз на улицу
Примчание: Дренажная трубка должна быть проложена в стене под углом
в сторону улицы
1. С помощью строительного уровня обеспечьте точную горизонтальность и вертикальность осей при
установке монтажной пластины.
2. Просверлите в стене отверстие диаметром 40мм (минимум 32мм).
3. Вставьте в отверстие пластиковые анкеры.
4. С помощью саморезов закрепите монтажную пластину на стене.
5. Проверьте надежность крепления монтажной пластины.
Примечание: Форма монтажной пластины может отличаться от представленной на рисунке, но на способ
монтажа это не влияет.
Лицевая панель
Схема
соединений
Крышка отсека
Внутри Снаружи
ВНИМАНИЕ!
ВНИМАНИЕ!
