Tesla TT34EXC1-1232IA [29/64] Инструкция по обслуживанию
![Tesla TT34EXC1-1232IA [29/64] Инструкция по обслуживанию](/views2/1993321/page29/bg1d.png)
29
RUS
ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ

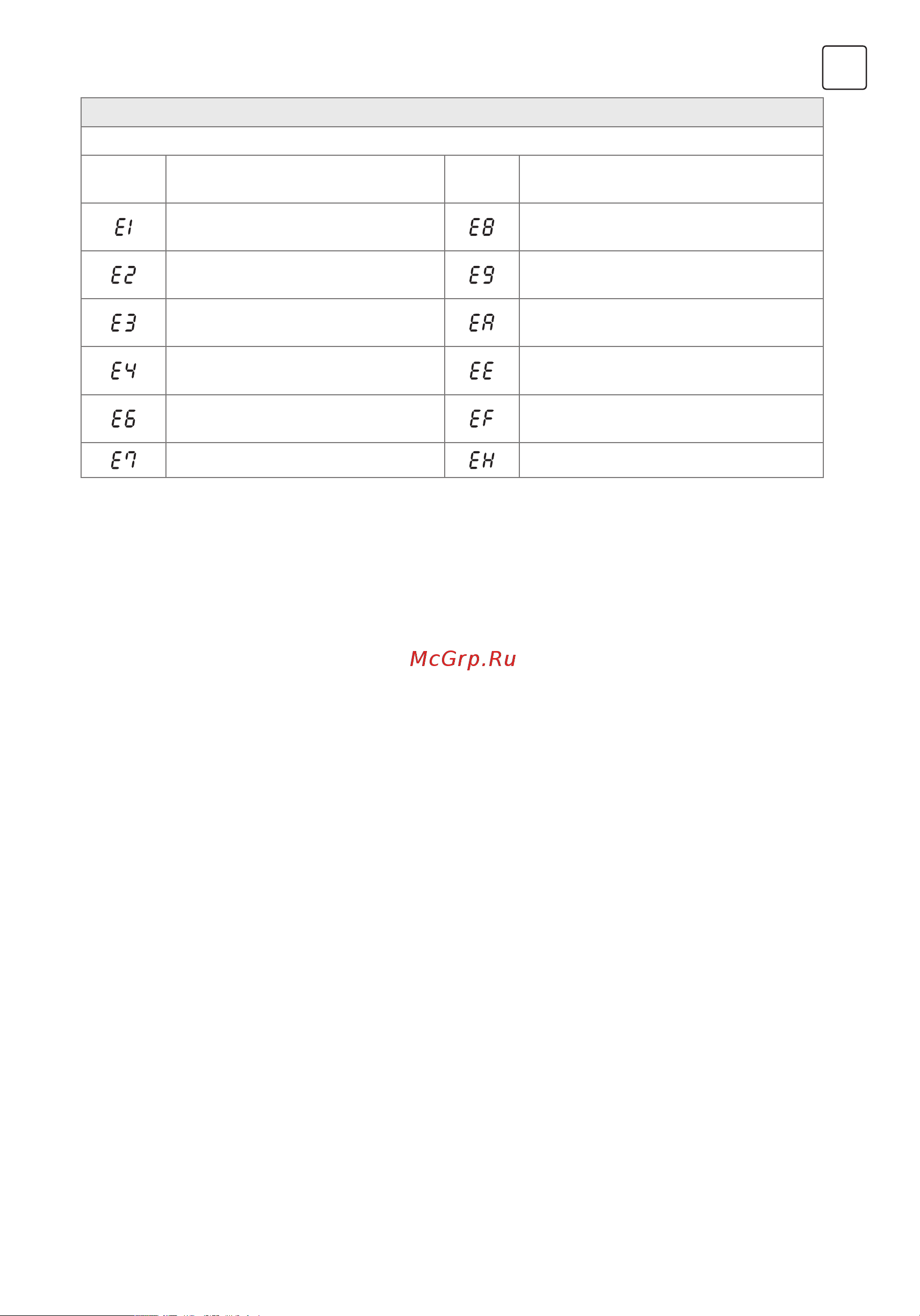

Коды ошибок на дисплее
В случае ошибки на дисплее внутреннего блока отображаются следующие коды ошибок:
Код
Ошибка по датчику измерения
температуры в помещении
Код
Неисправность датчика температуры
наружного воздуха на выходе
Ошибка по датчику температуры
испарителя
Неисправность внешнего модуля IPM
Неисправность датчика температуры
наружной трубы
Неисправность наружного тока
Аварийная остановка по утечке
хладагента
Неисправность внешней платы EEPROM
Ошибка двигателя вентилятора
внутреннего блока
Неисправность двигателя наружного
вентилятора
Неисправность датчика температуры
наружного воздуха
Неисправность датчика температуры
всасывания наружного воздуха
Outdoor air temperature sensor fault Outdoor suction temperature sensor fault
1. Ознакомьтесь с информацией в этом руководстве, чтобы узнать размеры пространства, необходимого
для правильной установки устройства, включая минимальные допустимые расстояния относительно
соседних конструкции.
2. Устройство должно устанавливаться, эксплуатироваться и храниться в помещении площадью более
4m
2
.
3. Монтаж трубопроводов должен быть сведен к минимуму.
4. Трубопроводы должны быть защищены от физического повреждения и не должны устанавливаться в
непроветриваемом помещении, если площадь меньше 4m2.
5. Соблюдать региональные требования установки оборудования с газом.
6. Механические соединения должны быть доступны для технического обслуживания.
7. Следуйте инструкциям, приведенным в данном руководстве, по обращению, установке, очистке,
техническому обслуживанию и утилизации хладагента.
8. Убедитесь, что вентиляционные отверстия свободны от препятствий.
9. Примечание: обслуживание должно выполняться только в соответствии с рекомендациями
производителя.
10. Внимание: Прибор следует хранить в хорошо вентилируемом помещении, где размер комнаты
соответствует площади помещения, указанной для работы.
11. Внимание: Прибор должен храниться в помещении без постоянно действующего открытого огня
(например, работающего газового прибора) и источников возгорания (например, работающего
электрического нагревателя).
12. Прибор следует хранить таким образом, чтобы исключить возможность механических повреждений.
13. Целесообразно, чтобы каждый, кто призван работать с контуром хладагента, имел действующий и
актуальный сертификат от оценочного органа, аккредитованного в отрасли и подтверждающего его
компетенцию в обращении с хладагентами, в соответствии со спецификацией оценки, признанного
в соответствующем промышленном секторе. Операции по обслуживанию следует проводить
только в соответствии с рекомендациями производителя оборудования. Операции по техническому
обслуживанию и ремонту, требующие помощи других квалифицированных специалистов, должны
проводиться под контролем лица, компетентного в использовании легковоспламеняющихся
хладагентов.
14. Каждая рабочая процедура, которая затрагивает безопасность, должна выполняться только
компетентными лицами..
