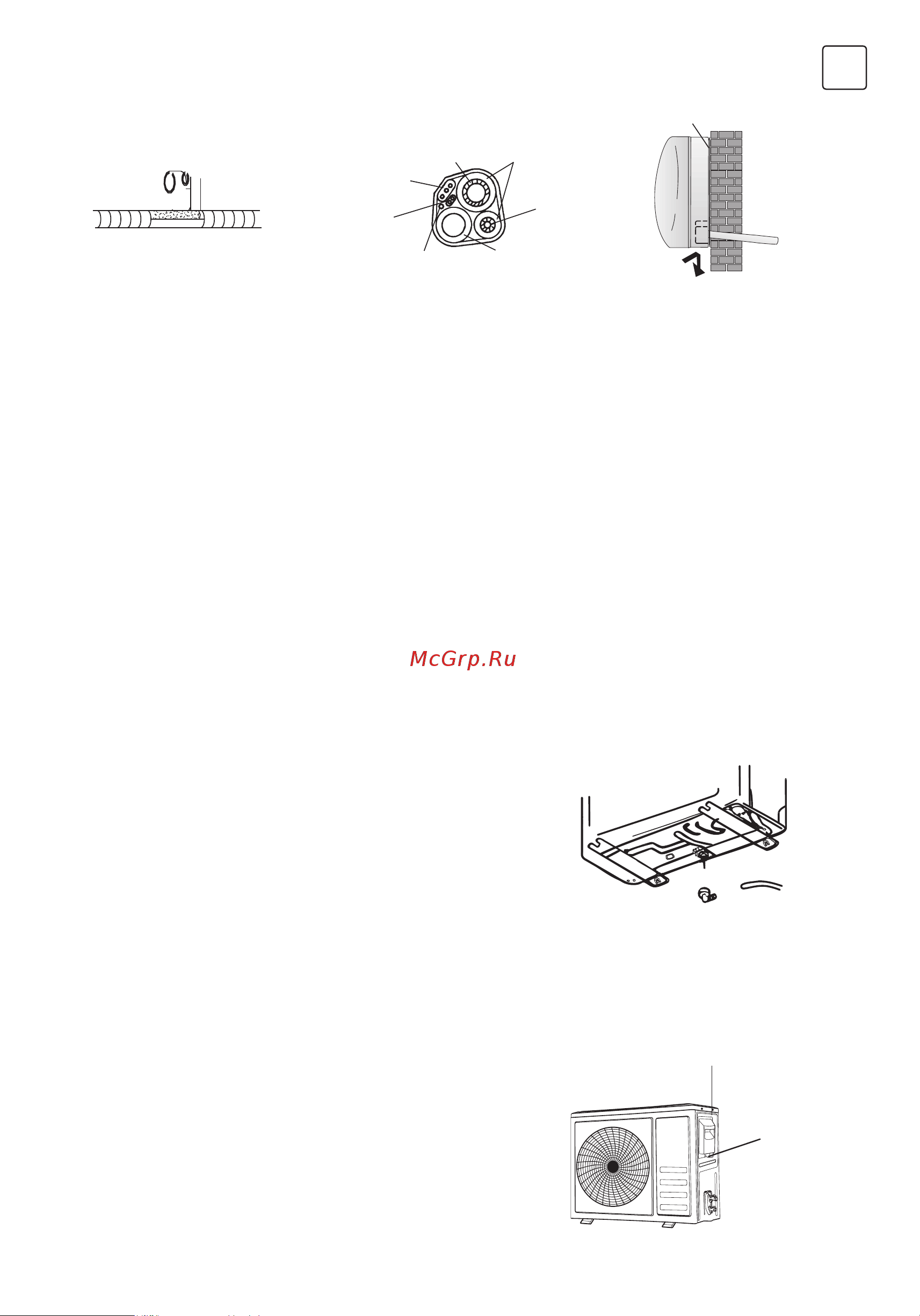

Tesla TT34EXC1-1232IA [21/64] Установка внутреннего блока
![Tesla TT34EXC1-1232IA [21/64] Установка внутреннего блока](/views2/1993321/page21/bg15.png)
21
RUS
После монтажа труб, произведенного в соответствии с инструкцией, проложите межблочный кабель.
Затем проложите дренажный шланг. Обмотайте трассу (медные трубы, дренажный шланг, межблочный
кабель) защитной тефлоновой лентой.
1. Подготовьте трубы хладагента, межблочный кабель и дренажный шланг.
2. Обмотайте соединительные части труб теплоизоляцией.
3. Протяните трассу через отверстие, проложите вдоль стены и надежно закрепите внутренний блок на
верхней части монтажной пластины.
4. Плотно прижмите нижнюю часть внутреннего блока к монтажной пластине до щелчка.
• Наружный блок должен быть установлен на крепкую и надежную стену и хорошо закреплен.
• Перед подключением фреонопровода и межблочного кабеля необходимо убедиться, что вокруг блока
есть необходимое пространство для работы и для обслуживания наружного блока.
• Прикрутите кронштейн к стене при помощи анкеров. Выбор анкеров выполняется в зависимости от
материала, толщины стены и веса наружного блока.
• Используйте все отверстия в кронштейнах для крепления его к стене, чтобы избежать вибраций.
• При установке блока убедитесь, что выбранное место и способ установки не нарушают местные нормы
и правила.
Во время работы в режиме «ОБОГРЕВ» на наружном блоке
образуется конденсат. Для отвода конденсата на дне наружного
блока предусмотрено отверстие.
1. Установите отводную трубку для дренажа в отверстие в
поддоне.
2. Закрепите дренажный шланг на отводную трубку. И отведите
трубку в сторону. Убедитесь, что конденсат течет через
дренажную трубку и одновременно не капает (сливается) на
конструкции здания или на дорогу, где могут находиться люди.
1. Снимите крышку отсека электроподключений наружного
блока.
2. Заведите кабель в отсек электроподключений наружного
блока и при помощи винта затяните наконечник в колодке.
3. Зафиксируйте кабели.
4. Кабель, соединяющий внутренний и наружный блоки должен
быть необходимого сечения и предназначен для наружного
использования.
5. Наружный блок должен быть надежно заземлен.
6. Закройте крышку.
Устройство дренажа наружного блока (только для моделей
с обогревом)
Электрические соединения
Установка внутреннего блока
Обернуть защитной
лентой
Труба
хладагента
труба
хладагента
Дренажная
труба
Кабель датчика
(обогрев)
соединительный
кабель 1 (для
обогрева)
соеднительный
кабель
Термоизоляция
Монтажная пластина
Установка наружного блока
Отверстия Трубка
Схема подключения
На крышке
винт
