Tesla TT34EXC1-1232IA [22/64] Подключение фреонопровода к нар блоку
![Tesla TT34EXC1-1232IA [22/64] Подключение фреонопровода к нар блоку](/views2/1993321/page22/bg16.png)
22
RUS

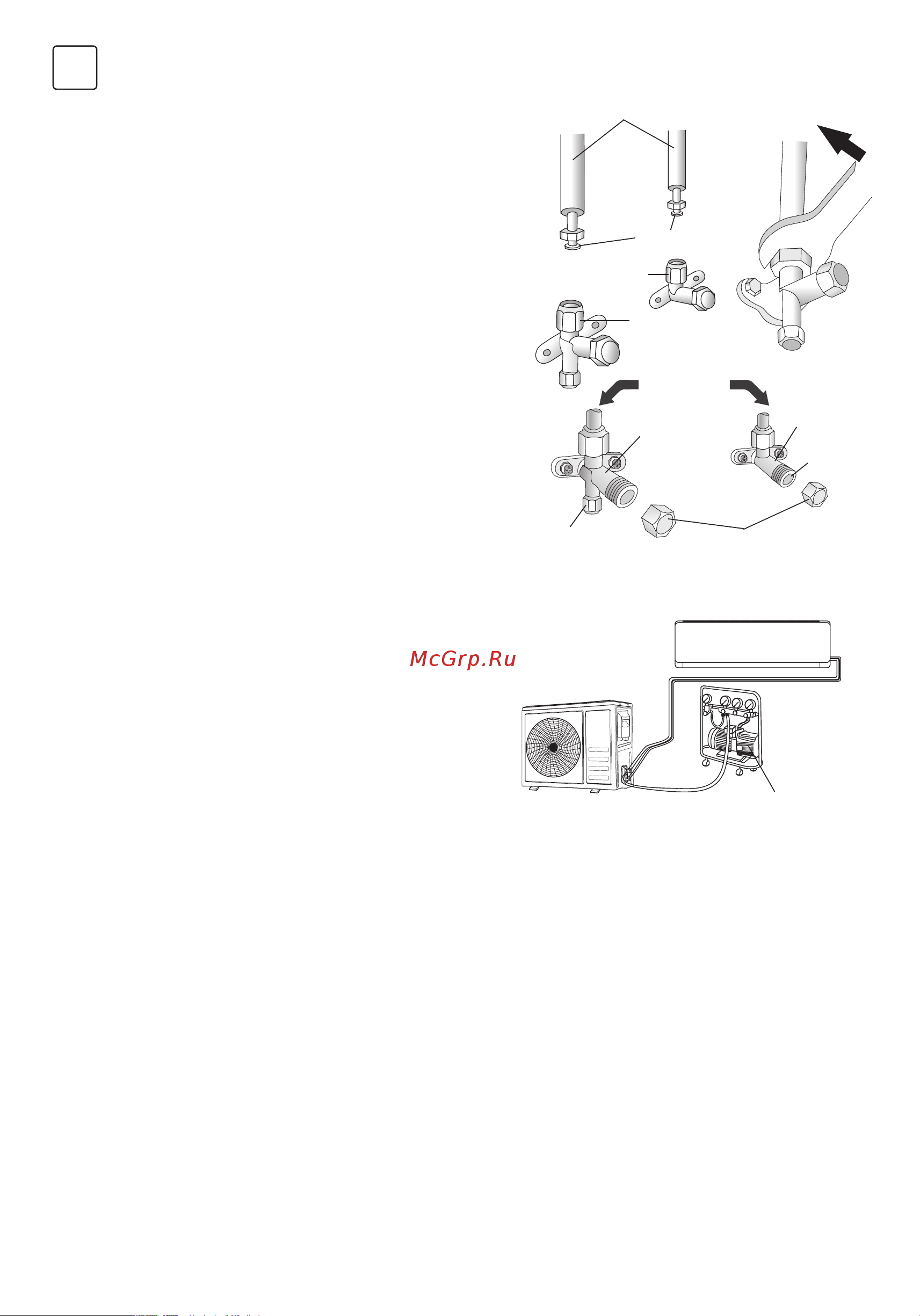

Подключение фреонопровода к
нар. блоку
Утечка
Порядок вакуумирования системы
Проверка давления хладогента
Прикрутите конусные гайки к муфте наружного
блока, выполняя те же процедуры затяжки, что и для
внутреннего блока. Во избежание протечки обратите
внимание на следующие моменты:
1. Затяните гайки двумя гаечными ключами.
Обратите внимание, чтобы не повредить трубы.
2. Если затяжка слаба, вероятно, возникнет утечка.
При чрезмерной затяжке также будет некоторая
утечка, так как фланец может быть поврежден.
3. Самая надежная система заключается в затяжке
соединения с помощью фиксированного и
динамометрического ключей.
Воздух и влажность, оставшиеся внутри контура
хладагента, могут вызвать неисправность
компрессора. После подключения внутреннего и
внешнего блоков удалите воздух и влагу из контура
хладагента с помощью вакуумного насоса.
Воздух и влажность, оставшиеся внутри системы циркуляции хладагента, могут привести к неисправности
компрессора. После подключения внутреннего и наружного блоков удалите воздух и влажность из
системы циркуляции хладагента с помощью вакуумного насоса.
1. Открутите и снимите защитные крышки с вентилей.
2. Открутите и снимите защитную крышку с сервисного порта.
3. Подсоедините шланг вакуумного насоса к центральному порту манометрической станции.
4. Запустите вакуумный насос, и продолжайте процесс вакуумации в течение 30 минут и более, до
достижения вакуума (остаточного давления) 4,0 мбар (0,004 бар).
5. Не отключая и не останавливая вакуумный насос, закройте кран низкого давления на
манометрической станции. Остановите вакуумный насос.
6. Открутите на 1/4 оборота кран двухходового вентиля и закрутите обратно через 10с. Проверьте все
соединения на предмет утечек при помощи пены (мыла и воды) или при помощи течеискателя.
7. Если утечек не обнаружено, откройте кран запорного вентиля жидкостной линии, затем кран вентиля
газовой линии.
8. Закрутите защитные крышки вентилей требуемым моментом.
Диапазон низкого давления хладагента R290 с
возвратом воздуха: 0.4-0.6Mpa; Диапазон высокого
давления для выпуска воздуха: 1.5- 2.0Mpa;
Диапазон низкого давления хладагента R32 с возвратом
воздуха: 0.8-1.2Mpa; Диапазон высокого давления для
выпуска воздуха: 3.2-3.7Mpa;
Это означает, что холодильная система или хладагент
кондиционера неисправны, если диапазоны давления
на выходе и возврате воздуха обнаруженного
компрессора в значительной степени превышают
нормальные диапазоны.
Соединительные трубы
Конические гайки
Подача воды
Подача газа
Газовый клапан
Жидкостный
клапан
подача
Защитные колпачки
Гайка сервисного
порта
внутренний
блок
вакуумный насосСервисный порт
