www.pilotage-rc.ru
25
Функции для моделей самолетов и планеров

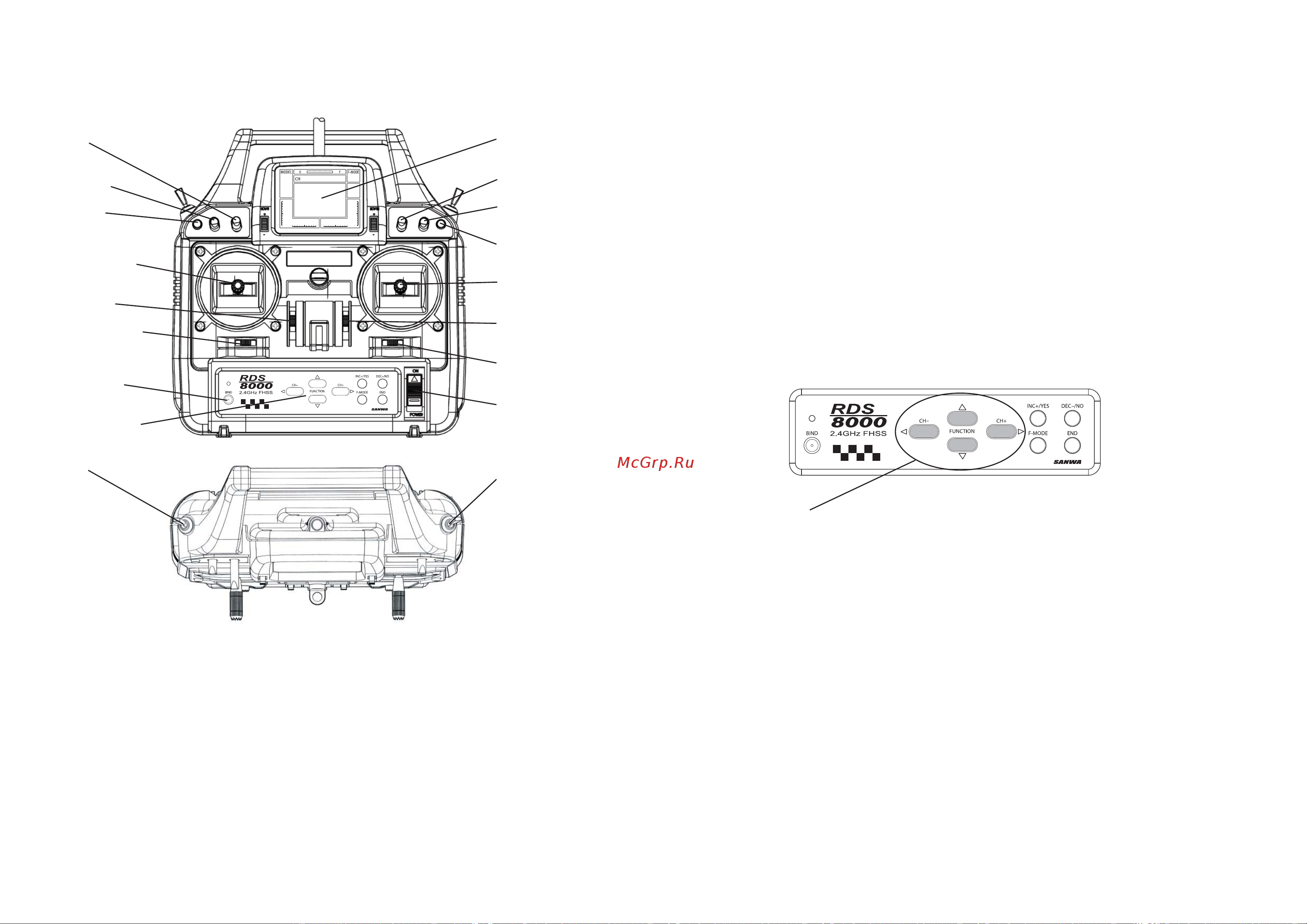

Назначение рукояток и переключателей — режим AERO
Назначение каналов приемника
Номер канала Назначение
1 Руль высоты
2 Элероны
3 Дроссель
4 Руль направления
5 Шасси
6 Закрылки или второй элерон
7 Дополнительный канал 1
8/Б Дополнительный канал 2
C-MIX 1,2
AUX-1
D/R
руля высоты
Тренерская
кнопка
Газ
Руль направления
Цифровой
триммер газа
Цифровой триммер
руля направления
Кнопка
инициализации
Кнопки
программирования
Жидкокристалический
дисплей
AUX-2
D/R
элеронов
Кнопка глушения
двигателя
Руль высоты
Элероны
Цифровой триммер
руля высоты
Цифровой триммер
элеронов
Выключатель
питания
Шасси
Закрылки
www.pilotage-rc.ru
26
Структура базового меню для моделей самолетов и планеров
CH EL AL TH RU G P/F 7 8 etc
STW STW STW STW STW STW STW STW STW
REV REV REV REV REV REV REV REV M-SL
D/R D/R CNT CNT EPA CNT CNT CNT TYP
CNT CNT EPA EPA EPA EPA EPA RST
EPA EPA BASIC
Структура расширенного меню для моделей самолетов и планеров
CH EL AL TH RU G P/F 7 8 etc
STW STW STW STW STW STW STW STW STW
TRM TRM TRM TRM REV TRM REV REV M-SL
REV REV REV REV EPA REV CNT CNT NAM
D/R D/R CNT CNT CNT EPA EPA MAS1
EXP EXP EPA EPA EPA SLV1
CNT CNT T>E R>A F>E E>E1
EPA EPA T-CUT R>E MAS2
E>F A>R SLV2
E>E2
STW
INT
STEP
TYP
SW-R
CPY
RST
CLK
FLAPE
SPOIR
DELTA
V-TAIL
D-EL
AI-DIF
L-DIF
CR:LA
CR:RA
D/R-A
BASIC
OPT
На предприятии-изготовителе передатчик RDS8000 программируется таким образом, что моделям присваиваются следую-
щие типы:
Модель №1
AERO
Модель №5
AERO
Модель №9
AERO
Модель №2
HELI
Модель №6
HELI
Модель №10
HELI
Модель №3
AERO
Модель №7
AERO
Модель №4
HELI
Модель №8
HELI
Перемещайтесь по меню с помощью четырех кнопок,
расположенных в центре.
