Руководство по эксплуатации Страница: 19

Pilotage RDS 8000FHSS RC9344 [19/30] Компенсационные микшеры c mix

www.pilotage-rc.ru

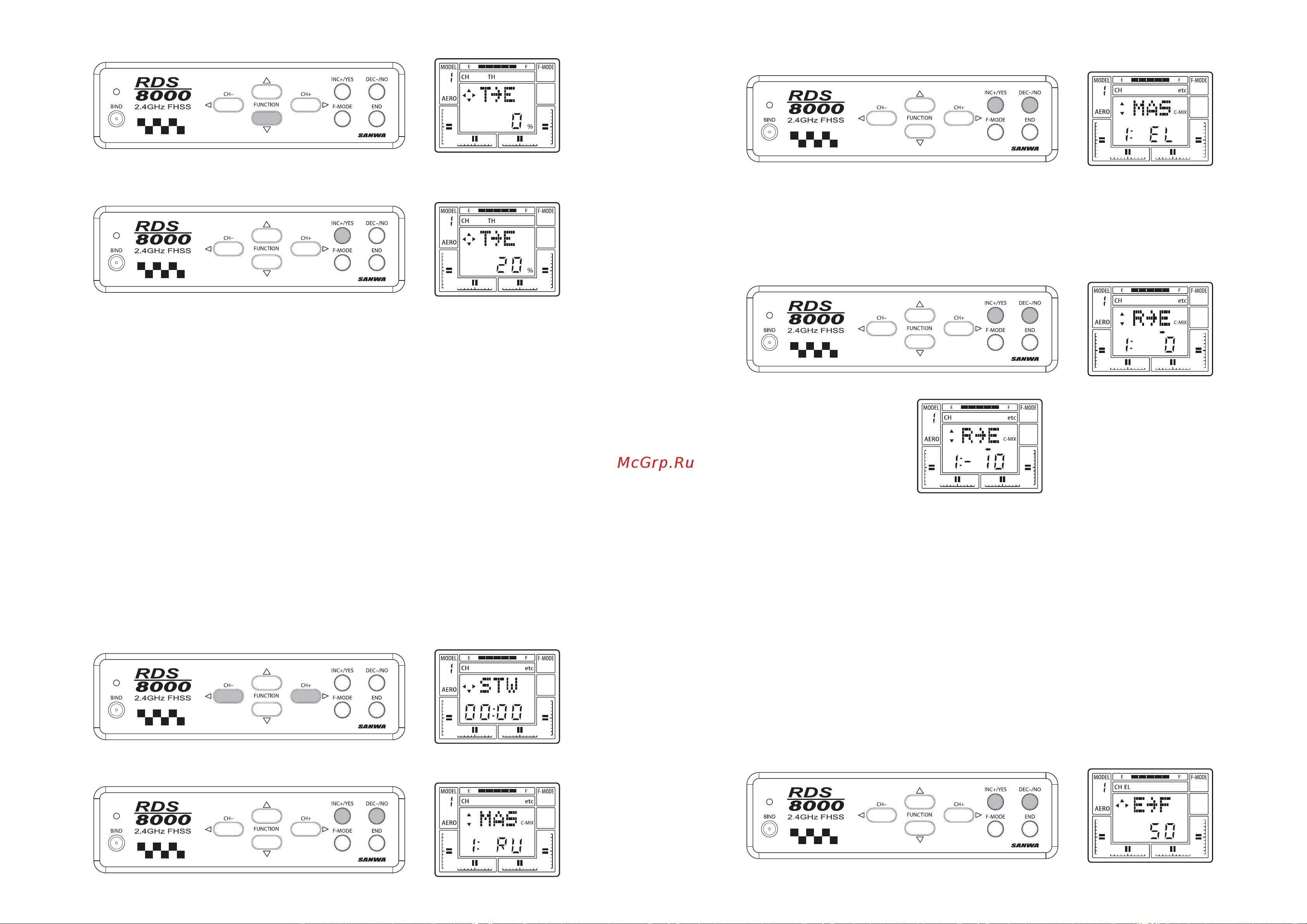

Нажимайте FUNCTION ▼, чтобы перейти к экрану T>Е.

Пользуйтесь INC+/YES и DEC-/NO для установки нужного значения параметра микширования из интервала от -100%

до +100%. В данном примере установите значение +20%. Для определения оптимального значения требуется проведение

пробных полетов.

Для возврата к значению по умолчанию 0% нажмите одновременно INC+/YES и DEC-/NO.

Компенсационные микшеры (C-Mix)

Передатчик RDS8000 имеет 2 компенсационных микшера для настройки пользователем. Они являются дополнением к

имеющимся встроенным микшерам.

Назначение компенсационных микшеров — обеспечить возможность управлять двумя каналами с помощью одного органа

управления. Приводимый ниже пример описывает микшер руля направления на руль высоты, облегчающий выполнение

полета «на ноже».

Пользуясь СН+ или СН-, выделите значок etc. Далее, нажимая FUNCTION ▼, просмотрите следующие экраны:

MAS1: EL — Компенсационный микшер №1, ведущий канал — руль высоты

SLV1: EL — Компенсационный микшер №1, ведомый канал — руль высоты

E>E1: 0% — Компенсационный микшер №1, параметр микширования 0%

MAS2: EL — Компенсационный микшер №2, ведущий канал — руль высоты

SLV2: EL — Компенсационный микшер №2, ведомый канал — руль высоты

E>E2: 0% — Компенсационный микшер №2, параметр микширования 0%

В режиме AERO оба компенсационных микшера включаются и выключаются переключателем, расположенным в верхней

левой части передней панели и помеченным надписью C-MIX 1,2 красного цвета.

Пользуясь СН+ или СН-, выделите значок etc.

Нажимая FUNCTION ▼, перейдите на экран MAS1:. Пользуясь INC+/YES и DEC-/NO, выберите значение RU (руль на-

правления). Таким образом Вы выбрали ведущий канал.

www.pilotage-rc.ru

Снова нажав FUNCTION ▼, перейдите на экран SLV1:. Пользуясь INC+/YES и DEC-/NO, выберите значение EL (руль

высоты). Вы выбрали ведомый канал.

Еще раз нажмите FUNCTION ▼, перейдя на экран R>E1:.

Отклоняя рукоятку управления рулем направления, обратите внимание на изменение положения стрелок на экране. Зна-

чение параметра микширования может устанавливаться независимо для обоих направлений. Например, если при полете

на ноже Вы отклоняете рукоятку управления рулем направления вправо, но модель при этом отклоняется вверх, нажмите

INC+/YES и DEC-/NO, наблюдая за изменением положения руля высоты. Если при увеличении значения параметра руль

высоты отклоняется в неверном направлении, измените знак параметра, чтобы изменить направление компенсирующего

отклонения. Начинайте с небольших значений параметров.

Если значения параметров в обоих направлениях установлены равными 0%, компенсации не происходит.

Микшер руля высоты на закрылки (E>F)

С помощью этого микшера можно выпускать закрылки, когда рукоятка управления рулем высоты отклоняется вверх или

вниз. Этот микшер может использоваться либо с отдельной сервомашинкой для закрылков, подключенной к каналу 6, либо

в режиме флаперонов, когда элероны, управляемые двумя рулевыми машинками на каналах 2 и 6, используются в качестве

закрылков. Этот микшер в основном используется для аэробатических моделей самолетов, на которых отклонение закрыл-

ков (флаперонов) одновременно с отклонением руля высоты обеспечивает более острые углы при выполнении петель (“ква-

дратные петли”). Для использования эт

ого микшера в режиме флаперонов Вы должны активизировать функцию FLAPE.

Чтобы активизировать флапероны, пользуясь СН+ или СН-, выделите значок etc. Затем с помощью FUNCTION ▼ перей-

дите на экран FLAPE. Используя кнопку INC+/YES, активизируйте функцию флаперонов. Дважды нажмите кнопку END

для возврата к основному экрану.

ПРИМЕЧАНИЕ 1. Для работы с этой функцией режим Basic должен быть отключен.

ПРИМЕЧАНИЕ 2. Переключатель Flap должен находиться в позиции «выключено» (в верхнем положении). Если обе

сервомашинки отклоняются от центра при включении функции флаперонов, переместите переключатель Flap вниз. Это

сохранит правильное центрирование машинки.

Пользуясь СН+ или СН-, выделите значок EL. Нажимая FUNCTION ▼, перейдите на экран E>F:0%. Пользуясь

INC+/YES и DEC-/NO, выберите значение параметра микширования из пределов от 0 до 100%.

ВНИМАНИЕ: Если Вы активировали этот микшер, введя значение параметра, он будет активен все время, так как не
