СP3F • — три сервомашинки расположены треугольником, машинка руля высоты расположена спереди.
СP3B • — три сервомашинки расположены треугольником, но машинка руля высоты расположена сзади.
CP4F • — сервомашинка руля высоты расположена спереди под прямым углом относительно машинки элеронов.
CP4B • — сервомашинка руля высоты расположена сзади под прямым углом относительно машинки элеронов.

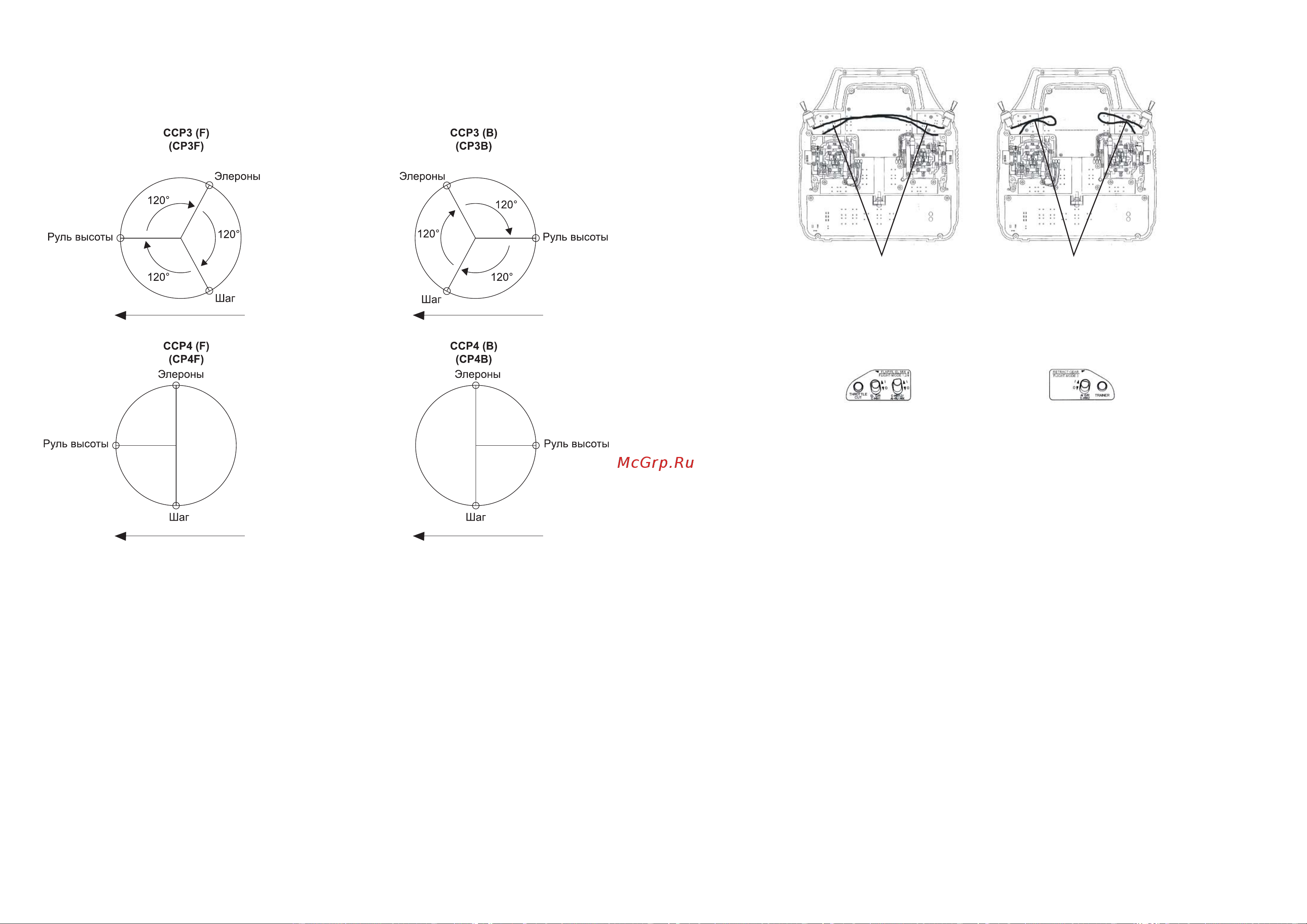

Приводимые ниже
схемы иллюстрируют типы CCPM управления, поддерживаемые передатчиком RDS8000.
Перестановка переключателей полетных режимов
В состоянии поставки переключатель F.Mode 1 расположен в правой верхней части передатчика, а F.Mode 2 — в левой
верхней части. Некоторые пилоты предпочитают иметь переключатель F.Mode 1 в левой верхней части передатчика, а
F.Mode 2 — в правой верхней части. Чтобы изменить положение этих переключателей, необходимо выполнить следующие
операции:
Снимите крышку отсека питания и извлеките аккумуляторную батарею. •
Отверните 8 крепежных винтов на задней крышке передатчика. •
Аккуратно раскройте корпус. Разъединяйте заднюю крышку и лицевую сторону передатчика не более чем на 5 санти- •
метров. Внутри корпуса расположены провода ограниченной длины. Будьте осторожны — не повредите их.
Отверните хромированные гайки крепления переключателей с лицевой стороны передатчика. •
Разрежьте стяжки крепления проводов переключателей, сохраняя электрические соединения проводов. •
Нанесите маркером метки на корпусах переключателей, чтобы при перестановке случайно не перевернуть переклю- •
чатель на 180º.
Выньте оба переключателя, вдвинув их внутрь корпуса передатчика. •
Вставьте переключатели на место и заверните хромированные гайки. •
Про
ложите провода переключателей таким образом, чтобы они не касались никаких движущихся частей внутри пере- •
датчика и не мешали вставить антенну. Затем закрепите провода новыми стяжками.
Установите заднюю крышку передатчика на место. Будьте осторожны, чтобы не повредить провода и контакты для •
подключения аккумуляторной батареи.
Заверните 8 крепежных винтов. •
Установите на место аккумуляторную батарею и закройте крышку отсека питания. •
www.pilotage-rc.ru
54
После перестановки переключателей Вы можете также заменить таблички с надписями на передней панели передатчика
(поставляются в комплекте аппаратуры).
Снимите старые таблички с помощью небольшой отвертки. Будьте осторожны, чтобы не повредить пластмассовый корпус
передатчика. Затем снимите защитную пленку клеевого слоя с новых табличек и приклейте их на соответствующие места.
ВНИМАНИЕ: Любые модификации передатчика, приведут к потере гарантии.
До перестановки
Расположение стяжек
После перестановки
Расположение стяжек
