www.pilotage-rc.ru
43
Функции для моделей вертолетов

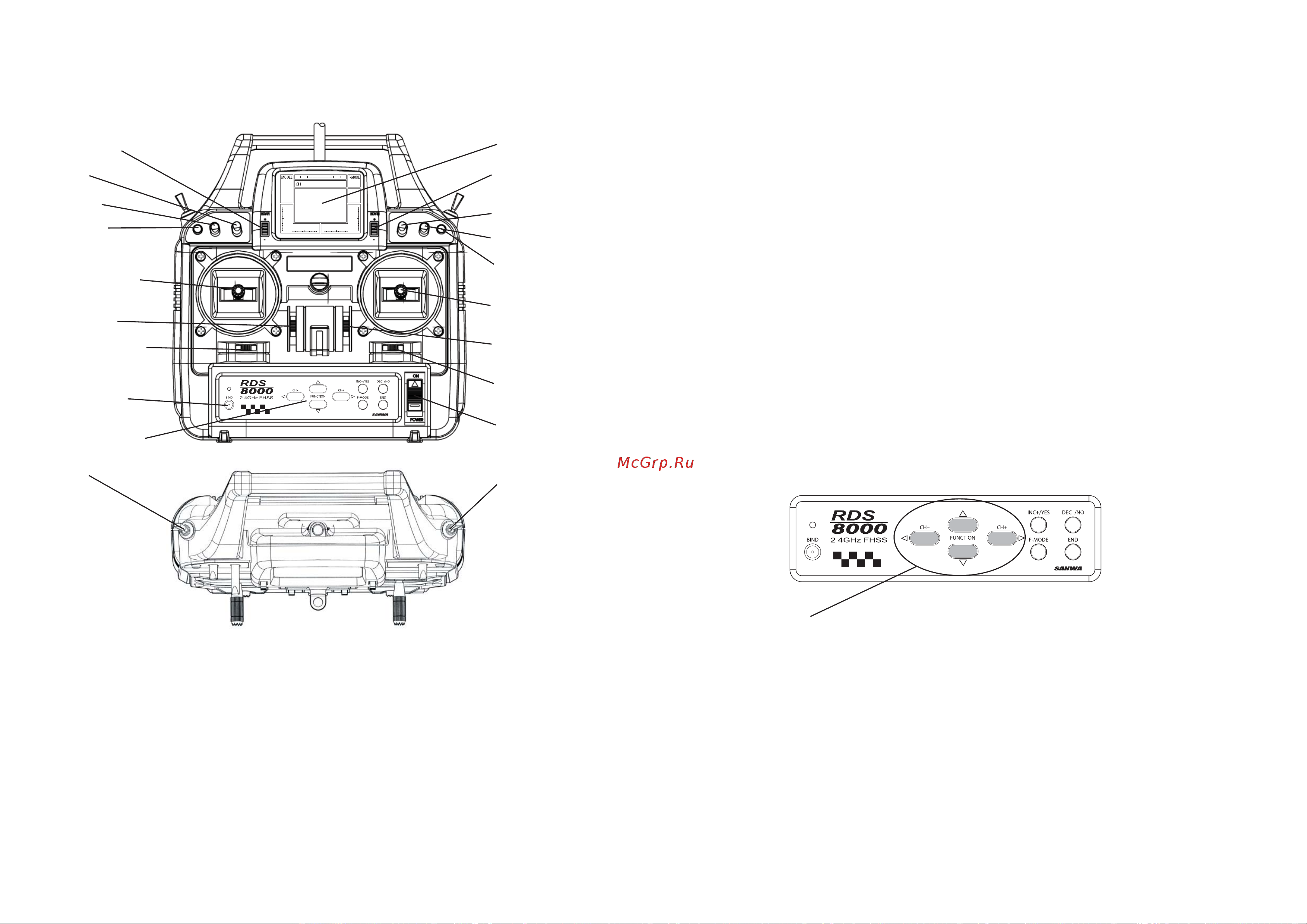

Назначение рукояток и переключателей — режим HELI
Назначение каналов приемника
Номер канала Назначение
1 Руль высоты
2 Элероны
3 Дроссель
4 Руль направления (хвостовой ротор)
5 Гироскоп
6 Коллективный шаг
7 Дополнительный канал 1
8/В Дополнительный канал 2 (батарея)
Цифровой
триммер шага
AUX-1
Гироскоп
Тренерская
кнопка
Газ
Руль направления
Цифровой
триммер газа
Цифровой триммер
руля направления
Кнопка
инициализации
Кнопки
программирования
Жидкокристалический
дисплей
Цифровой триммер
газа
AUX-2
C-MIX 1,2
Кнопка глушения
двигателя
Руль высоты
Элероны
Цифровой триммер
руля высоты
Цифровой триммер
элеронов
Выключатель
питания
Flight
Mode 3
Flight
Mode N, 1, 2
www.pilotage-rc.ru
44
Структура базового меню для моделей вертолетов
CH EL AL TH RU G P/F 7 8 etc
STW STW STW STW STW STW STW STW STW
REV REV REV REV REV REV REV REV M-SL
D/R D/R CNT D/R GYR CNT CNT CNT TYP
CNT CNT EPA CNT EPA EPA EPA RST
EPA EPA CV-PH EPA CV-PH BASIC
CV-P3 RV.H CV-P3
CV-P2 RV.M CV-P2
CV-P1 RV.L CV-P1
CV-PL CV-PL
Структура расширенного меню для моделей вертолетов
CH EL AL TH RU G P/F 7 8 etc
STW STW STW STW STW STW STW STW STW
TRM TRM TRM TRM REV REV REV REV M-SL
REV REV REV REV GYR CNT CNT CNT NAM
D/R D/R CNT D/R EPA EPA EPA MAS1
EXP EXP EPA EXP CV-PH SLV1
CNT CNT CV-PH CNT CV-P3 E>E1
EPA EPA CV-P3 EPA CV-P2 MAS2
CV-P2 RV.H CV-P1 SLV2
CV-P1 RV.M CV-PL E>E2
CV-PL RV.L STW
T-CUT INT
STEP
TYP
SW-R
CPY
RST
CLK
DTM
SWH
BASIC
OPT
Треугольные индикаторы на дисплее показывают, что Вы можете перемещаться по меню в горизонтальном или вертикаль-
ном направлении.
Перемещайтесь по меню с помощью четырех кнопок,
расположенных в центре.
