Pilotage RDS 8000FHSS RC9344 [20/30] Дифференциальный микшер элеронов ai dif

www.pilotage-rc.ru

может быть отключен каким-либо переключателем. Чтобы иметь возможность отключить такое микширование, настройте

один из компенсационных микшеров, как описано в этом разделе.

Микшер руля направления на элероны (R>A)

Использование этого микшера позволяет отклонять элероны, создавая крен вправо или влево, когда рукоятка управления

рулем направления отклоняется вправо или влево. Назначение этого микшера - управление двумя каналами с помощью

одной рукоятки. Обычно этот микшер используется при полете «на ноже», чтобы небольшим отклонением элеронов ком-

пенсировать крен модели, вызванный отклонением руля направления.

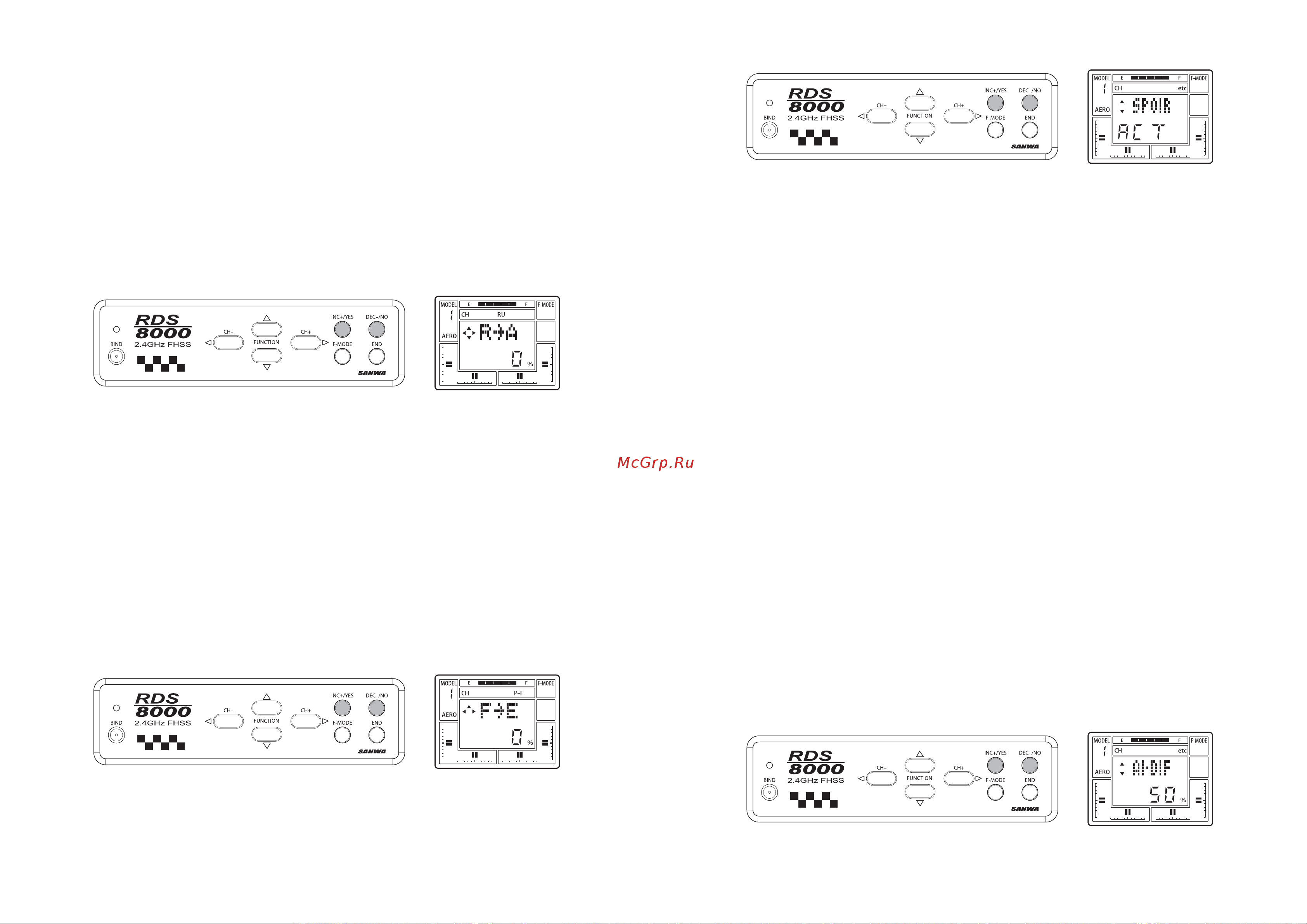

Пользуясь СН+ или СН-, выделите значок RU. Нажимая FUNCTION ▼, перейдите на экран R>A:0%. Пользуясь INC+/

YES и DEC-/NO, установите желаемое значение параметра микширования из пределов от -100% до +100%.

Значения параметра могут быть установлены независимо для отклонения руля направления влево и вправо. Отклоняя руко-

ятку влево и вправо, обращайте внимание на изменение направления стрелки на экране. Например, Вы можете установить

значение параметра при отклонении влево 20%, а при отклонении вправо 30%.

ПРИМЕЧАНИЕ. Для работы с этой функцией режим Basic должен быть отключен.

ВНИМАНИЕ: Если Вы активировали этот микшер, введя значение параметра, он будет активен все время, так как не

один из компенсационных микшеров, как описано в этом разделе.

Микшер руля направления на руль высоты (R>Е)

Встроенный микшер руля направления на руль высоты можно использовать для компенсации отклонения модели по танга-

жу при полете «на ноже» при изменении положения руля направления.

Микшер закрылков на руль высоты (F>Е)

Эта функция используется при выпуске закрылков. Обычно, когда закрылки выпускаются, самолет проявляет тенденцию

к кабрированию. Слегка опустив руль высоты вниз, можно компенсировать эту тенденцию. Диапазон значений параметра

от -100% до +100%.

ПРИМЕЧАНИЕ. Для работы с этой функцией режим Basic должен быть отключен.

Пользуясь СН+ или СН-, выделите значок P-F. Нажимая FUNCTION ▼, перейдите на экран F>E. Пользуясь INC+/YES и

DEC-/NO, установите желаемое значение параметра микширования.

Микшер спойлеронов (SPOIR)

Передатчик RDS8000 дает возможность управлять моделями самолетов и планеров с различными схемами управления:

с управлением элеронами одной сервомашинкой; •

с использованием отдельной сервомашинки для управления каждым из элеронов по отдельному каналу; •

с функцией флаперонов/спойлеронов. •

Обычно функция SPOIR используется на моделях планеров.

www.pilotage-rc.ru

Пользуясь СН+ или СН-, выделите значок etc. Нажимая FUNCTION ▼, перейдите на экран SPOIR. Пользуясь INC+/YES

и DEC-/NO, активируйте функцию.

Для того, чтобы использовать две сервомашинки для раздельного управления элеронами и/или программными средствами

настроить дифференциал элеронов, нажмите INC+/YES, чтобы на экране появилось значение параметра ACT (активно).

Обратите внимание, что настроить дифференциал элеронов возможно только в том случае, если для управления элеронами

используются ДВЕ сервомашинки и ДВА независимых канала. Нажатие кнопок INC+/YES и DEC-/NO, меняет значение

параметра с ACT (активно) на INH (выключено) и обратно.

Когда функция SPOIR активна, для управления элеронами/спойлеронами используется два канала. Сервомашинки элеро-

нов должны быть подключены к каналам 2 и 6. Обратите внимание, что обе сервомашинки будут одинаково реагировать на

отклонение рукоятки управления элеронами.

Если значение функции L-DIF (посадочный дифференциальный микшер элеронов) установлено равным 0%, ходы серво-

машинок будут одинаковыми при отклонении рукоятки управления элеронами влево и вправо. Если же значение функции

L-DIF отлично от нуля при использовании функции SPOIR, момент начала проявления действия функции L-DIF будет

определяться положением рукоятки управления закрылками (рукоятки газа) модели планера.

Дифференциальный микшер элеронов (AI-DIF)

Передатчик RDS8000 дает возможность управлять моделями самолетов и планеров с различными схемами управления:

с управлением элеронами одной сервомашинкой; •

с использованием отдельной сервомашинки для управления каждым из элеронов по отдельному каналу; •

функцией элевонов (модели типа «летающее крыло») . •

Настроить дифференциал элеронов возможно только в том случае, если для управления элеронами используются ДВЕ сер-

вомашинки и ДВА независимых канала. Функция AI-DIF работает только при условии активирования режимов DELTA

или FLAPE.

Под дифференциалом понимается соотношение между отклонением элерона вверх и его отклонением вниз. Многие модели

требуют большего отклонения элерона вверх, чем вниз. Тем самым устраняется нежелательное рыскание по курсу при ис-

пользовании элеронов.

Обратите внимание, что дифференциал для режима SPOIR (на моделях планеров) настраивается функцией L-DIF. Функ-

ция AI-DIF не влияет на режим SPOIR!

В приводимом ниже примере предположим, что элероны модели управляются двумя независимыми сервомашинками. Это

означает, что в первую очередь следует активировать функцию FLAPE. Теперь для управления элеронами выделены два

канала. Подключите сервомашинки элеронов к каналам 2 и 6. Обратите внимание, что обе сервомашинки элеронов будут

одинаково реагировать на отклонение рукоятки управления элеронами. (Если элероны не будут использоваться в качестве

закрылков, выделите значок P-F и отключите переключатель Flape, установив значение 0 для крайних положений пере-

ключателя.)

Нажимая FUNCTION ▼, перейдите на экран AI-DIF.

Пользуясь INC+/YES и DEC-/NO, активируйте функцию. В данном примере значение параметра дифференциала установ-

лено равным 50%. Это означает, что отклонение элерона вниз будет всегда составлять 50% отклонения второго э

лерона

вверх. Уточните значение параметра по результатам пробного полета.
