Pilotage RDS 8000FHSS RC9344 [6/30] Инициализация приемника и передатчика

www.pilotage-rc.ru

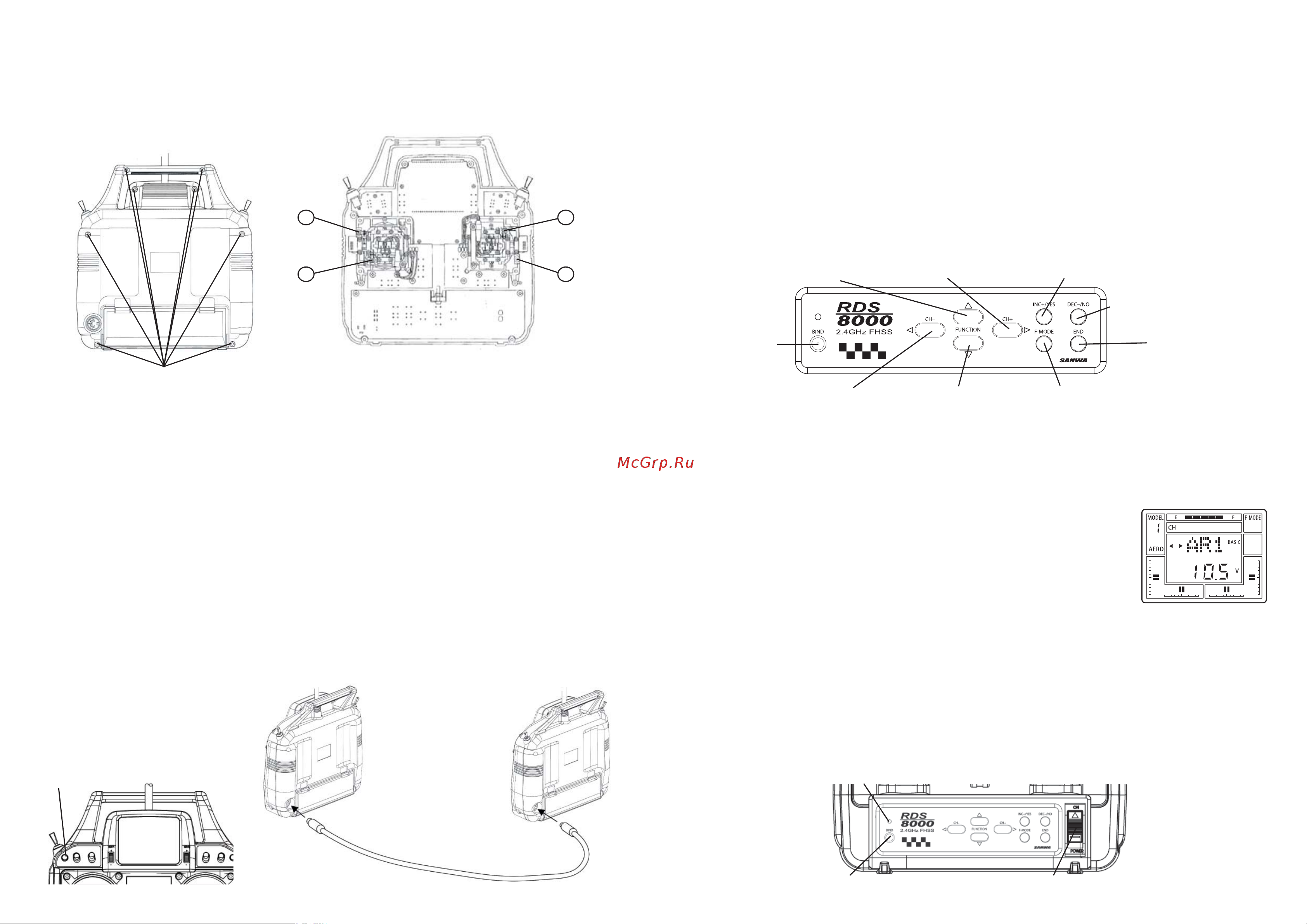

Регулирование усилия возвратных пружин

Для регулировки усилия возвратных пружин Вам необходимо снять заднюю панель корпуса передатчика. Снимите антенну

и аккумуляторную батарею передатчика. Отверните восемь винтов, крепящих заднюю панель — четыре на основном кор-

пусе, два на задней части жидкокристаллического дисплея, два на рукоятке. Осторожно снимите заднюю панель, обращая

внимание на провода тренерского разъема.

Имеется 4 винта регулировки натяжения возвратных пружин. Рукоятка управления газом вместо возвратной пружины име-

ет фиксатор с гребенкой. Винты 1 и 3 регулируют усилие пружин вертикального перемещения рукояток. Винты 2 и 4

регулируют усилие пружин горизонтального перемещения рукояток. Для регулировки используйте небольшую отвертку

с крестообразным шлицем. Вращение винта по часовой стрелке увеличивает усилие пружины, против часовой стрелки —

уменьшает. По окончании регулировки установите на место заднюю панель корпуса передатчика, аккумуляторную батарею

и антенну. При установке задней панели обращайте внимание на положение контактов разъема для зарядки батареи.

ПРЕДУПРЕЖДЕНИЕ!

Любое изменение, внесенное в конструкцию передатчика, прекращает действие гарантии.

Подключение тренерского кабеля

Система «тренер-ученик» позволяет соединить Ваш передатчик с другим передатчиком Sanwa. Для соединения используй-

те кабель арт.97100.

Один из передатчиков, соединенных кабелем, находится в руках инструктора, другой в руках обучаемого. Передатчик

инструктора должен быть согласован по рабочей частоте с приемником модели. Передатчик обучаемого может быть

настроен на любую частоту, так как при работе питание этого передатчика не

включается, и его антенна не излучает управ-

ляющего сигнала. Инструктор поднимает модель в воздух и набирает достаточную высоту. Когда тренерская кнопка на

передатчике инструктора отпущена, управление моделью осуществляется именно с этого передатчика. Нажимая и удер-

живая тренерскую кнопку, инструктор пере-

дает управление обучаемому.

По окончании занятия, либо при возникно-

вении опасной ситуации, инструктор отпу-

скает тренерскую кнопку, в результате чего

контроль над моделью незамедлительно

переходит в его руки.

Расположение винтов

Передатчик инструктора Передатчик обучаемого

Тренерская кнопка

www.pilotage-rc.ru

Для использования режима «тренер-ученик» подключите тренерский кабель к разъемам обоих передатчиков. Включите

передатчик инструктора и бортовое питание модели. По тренерскому кабелю подается питание на шифратор передатчика

обучаемого. После наземной проверки работы аппаратуры (подчинения модели командам с одного и другого передатчика

при соответствующем положении тренерской кнопки) можно приступать к обучению

ПРИМЕЧАНИЕ: Для корректной работы системы «тренер-ученик» оба передатчика должны быть настроены одинаково.

Все сервомашинки должны быть отцентрированы, при необходимости отреверсированы, их расходы должны быть одина-

ково отрегулированы на обоих передатчиках. Совпадать должны также все прочие параметры настройки.

Микропроцессор

Широкие возможности микропроцессора передатчика RDS8000 легко доступны и просты в использовании. Настоящее

руководство составлено с целью предоставить пользователю подробные инструкции по использованию передатчика для

управления моделями с фиксированным крылом или моделями вертолетов. руководство разделено на 3 части: введение;

модели самолетов и планеров; модели вертолетов. Вам необходимо ознакомиться с вводной частью и с разделом, касаю-

щимся Вашего типа модели. В большинстве случаев программирование и настройка осуществляются с помощью кнопок

передатчика. Их назначение приведено ниже.

ПРИМЕЧАНИЕ: Одновременное нажатие кнопок INC+/YES и DEC-/NO сбрасывает установленные значения параметра

и возвращает значение по умолчанию.

Индикатор напряжения аккумуляторной батареи

Передатчик RDS8000 оборудован графическим индикатором напряжения аккумуляторной ба-

тареи, расположенным в верхней части жидкокристаллического дисплея. Он весьма напоми-

нает датчик топлива ав

томобиля. Буква F соответствует полностью заряженной батарее, буква

Е — полностью разряженной. Графический индикатор является дополнением к обычному

цифровому индикатору напряжения, выводимому на дисплей независимо от выбранного типа

модели (AERO или HELI). Если графический индикатор показывает уровень заряда менее

половины, не приступайте к полетам, пока не зарядите аккумуляторную батарею.

Инициализация приемника и передатчика

Новый приемник и передатчик необходимо инициализировать, это нужно сделать для установки взаимосвязи и исключе-

ния воздействия передатчиков, используемых другими людьми. Эта операция называется «Binding». После инициализации

приемник запоминает установки даже после того, кода питание будет отключено, как правило, эта операция производится

один раз, но иногда, по различным обстоятельствам приемник может не реагировать на сигналы передатчика при первом

включении, тогда процедуру инициализации следует провести повторно.

Процедура инициализации:

Убедитесь, что ручка газа находится в положении минимум. Если выбрана функция 1. HELI, убедитесь что выключа-

тель полетных режимов находится в положении NORMAL. Включите питание передатчика. Загорится индикатор

BIND LED.

Индикатор BIND

Кнопка BIND Выключатель питания

Уменьшение значения параметра

и отрицательный ответ на запрос

Возврат к

предыдущему экрану

Выбор канала и

перемещение курсора вправо

Перемещение

курсора вниз

Увеличение значения параметра

и утвердительный ответ на запрос

Перемещение

курсора вверх

Выбор полетного

режима (вертолет)

Выбор канала и

перемещение курсора влево

Клавиша

инициализации
