Pilotage RDS 8000FHSS RC9344 [5/30] Замена аккумуляторной батареи

www.pilotage-rc.ru

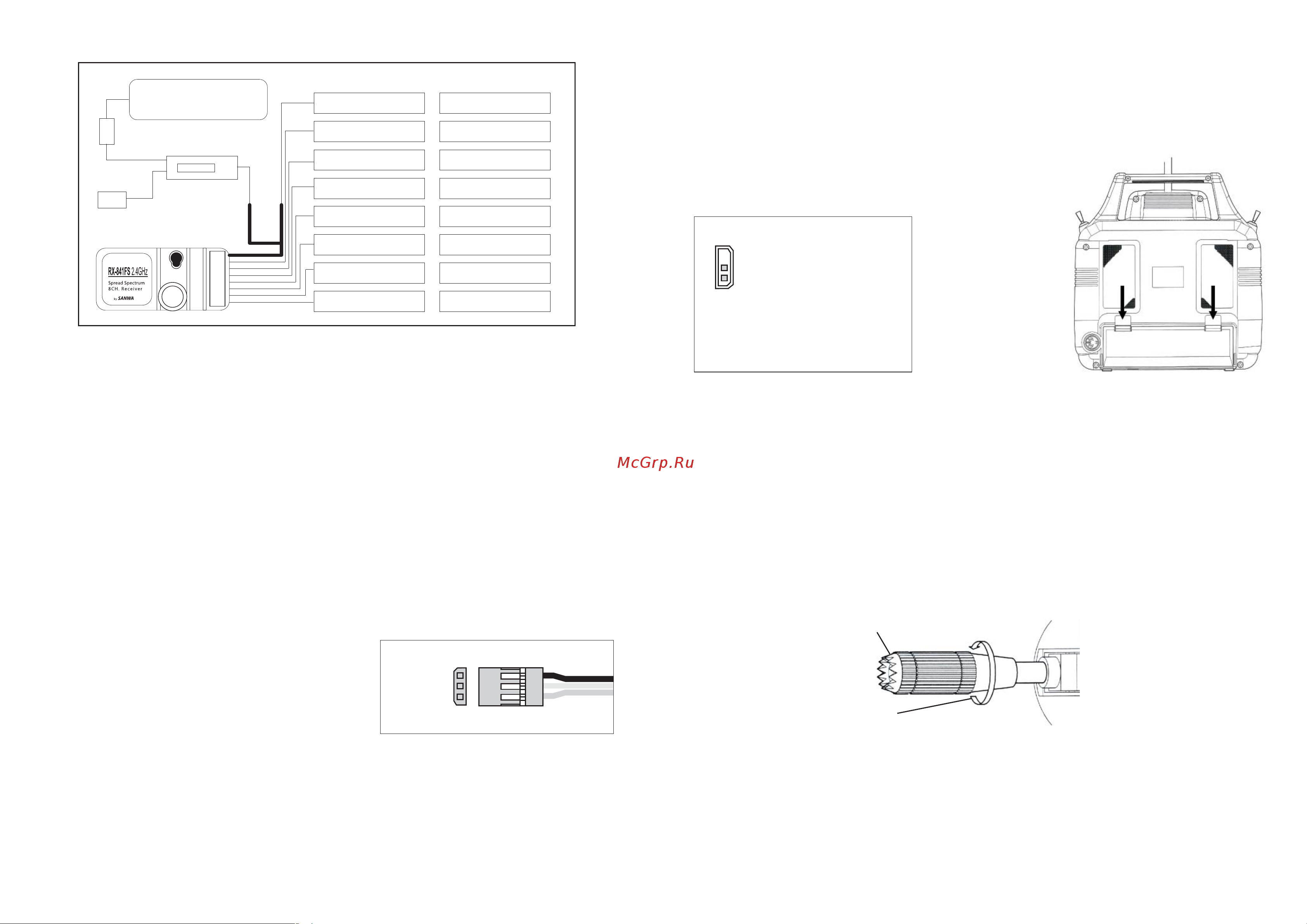

Соединения бортовой аппаратуры модели

Приведенная схема иллюстрирует порядок соединения компонентов бортовой аппаратуры. На этом этапе Ваша задача —

добиться работоспособности аппаратуры на земле. После выполнения соединений изучите соответствие каналов управле-

ния рукояткам и переключателям передатчика.

Информация по зарядке никель-кадмиевых аккумуляторов

В целях защиты зарядных цепей в Вашем передатчике установлен диод, предотвращающий повреждение аппаратуры при

зарядке аккумуляторной батареи мощными зарядными устройствами. Рекомендуется заряжать аккумуляторную батарею,

не вынимая ее из передатчика, с помощью прилагаемого зарядного устройства.

Если Вы хотите разрядить аккумуляторную батарею или подвергнуть ее нескольким циклам «заряд-разряд», извлеките ее

из передатчика. Это дает возможность обойти защитный диод.

Компоненты бортовой радиоаппаратуры авиамодели

К бортовой аппаратуре относятся все компоненты, установленные на Вашей модели.

Приемник принимает управляющие сигналы, излучаемые передатчиком, расшифровывает их и передает на сервомашин-

ки.

Сервомашинки представляют собой электродвигатели с электронным управлением, приводящие в движение рули и дру-

гие механизмы модели.

Бортовая аккумуляторная батарея питает энергией приемник и сер-

вомашинки.

Выключатель позволяет включать и выключать бортовое питание мо-

дели.

Бортовая аппаратура оснащена универсальными разъемами типа Z с

колодками синего цвета, совместимыми с разъемами аппаратуры дру-

гих производителей. Разъемы прочны и надежны, однако требуют бе-

режного обращения.

Предупреждение о разряде аккумуляторной батареи

Ваш передатчик RDS8000 оборудован предупреждающим звуковым сигналом, который включается, когда напряжение ак-

кумуляторной батареи пере

датчика ниже 9,1 В. Если звуковой сигнал включился во время полета модели, немедленно

посадите модель и не производите дальнейших полетов, пока батарея передатчика не будет заряжена в течение не менее

12 часов. При полностью заряженной батарее время непрерывной работы передатчика до срабатывания звукового сигнала

обычно составляет 120—150 минут.

Если после зарядки батареи в течение 12 часов звуковой сигнал включается, это свидетельствует о неисправности аккуму-

ляторной батареи или передатчика. Обратитесь в сервисную службу для диагностики и ремонта.

8/B

BIND

Самолет

Аккумуляторная

батарея

Выключатель

Зарядный

разъем

Приемник RX-841FS 2.4GHz

Y-кабель 97020Z

(или непосредственное подключение

выключателя к приемнику)

Вертолет

Дополнительный

канал 1

Дополнительный

канал 1

Дополнительный

канал 2

Флапероны

Дополнительный

канал 2

Коллективный

шаг

Шасси Гироскоп

Руль

направления

Хвостовой

ротор

Газ Газ

Элероны Элероны

Руль

высоты

Руль

высоты

(–) Общий

(+) Питание

Сигнал

www.pilotage-rc.ru

Замена аккумуляторной батареи

Никель-кадмиевая аккумуляторная батарея передатчика может быть легко снята и заменена на полностью заряженную с

целью продления времени работы.

Дополнительные аккумуляторные батареи могут быть приобретены отдельно. Пожалуйста, уточните у Вашего дилера о

наличии совместимых батарей.

Для замены аккумуляторной батареи нажмите на две защелки крышки батарей-

ного отсека, расположенного на задней панели корпуса передатчика. Снимите

крышку отсека, извлеките батарею и отсоедините ее кабель. При установке но-

вой батареи проделайте описанные операции в обратном порядке.

Предупреждение об открытом дросселе

Передатчик RDS8000 имеет встроенную функцию, которая запрещает использование передатчика, если при включении

питания передатчика рукоятка управления газом находится не в крайнем нижнем положении. В этом случае Вы услышите

непрерывный звуковой сигнал, а на дисплей будет выведено сообщение TH-HI!. Переведите рукоятку управления газом в

крайнее нижнее положение. Звуковой сигнал выключится, а на дисплее появится обычное меню. После этого можно при-

ступать к управлению моделью или программированию.

Регулирование длины рукояток управления

Рукоятки управления передатчика RDS8000 регулируются по длине и по усилию возвратных пружин, что позволяет на-

страивать их механические параметры по желанию оператора. Для регулировки длины рукоятки удерживайте деталь В

и отверните деталь А против часовой стрелки. Ослабив таким образом резьбовое соединение, удлините или укоротите

рукоятку вращением детали А в нужном направлении и зафиксируйте ее в э

том положении деталью В. Для обеспечения

достаточной механической прочности рекомендуется оставлять внутри детали А не менее 4 витков резьбы. При фиксации

деталей не затягивайте соединение слишком сильно.

(–) Общий

(+) Питание

Внимание!

При подключении аккумуляторной

батареи соблюдайте полярность.

Неправильное подключение батареи

может привести к повреждению передатчика.

1. Ослабте гайку-наконечник

2. Отрегулируйте длину рукоятки,

вращая здесь
