www.pilotage-rc.ru
3
Меры предосторожности
ВНИМАНИЕ!
Любое изменение настроек, отличное от описанных в данном руководстве пользователя (например изменения в Сервисном
меню) влечет за собой полную отмену гарантии на данную аппаратуру. Такие изменения не авторизованными компанией
Pilotage сотрудниками повлечет за собой некорректную работу аппаратуры, или выход ее из строя. Аппаратура с при-
знаками изменения Сервисного меню лишается гарантии.
Не оставляйте аппаратуру управления и ее компоненты под прямым воздействием солнечных лучей.1.
Не допускайте воздействия сильных электромагнитных полей на аппаратуру управления и ее компоненты.2.
Не допускайте попадания жидкостей на аппаратуру управления и ее компоненты.3.
Не храните аппаратуру управления и ее компоненты в условиях повышенной влажности.4.
Не подвергайте аппаратуру управления и ее компоненты сильным ударам и вибрации.5.
Не подвергайте аппаратуру управления и ее компоненты воздействию грязи и пыли.6.
Не кладите никаких предметов на аппаратуру управления и ее компоненты.7.
Всегда проверяйте элементы питания аппаратуры. В случае разрушения элементов, а также их разряда, передача и 8.
прием радиосигнала ухудшается, поэтому Вы можете потерять контроль над своей моделью во время ее запуска. Это
может привести к несчастным случаям и выходу изделия из строя.
При замене элементов питания утилизируйте их в соответствии с действующим местным законодательством или 9.
сдайте во вторичную переработку.
Никогда не касайтесь антенны, когда управляете моделью.10.
Вс
егда располагайте антенну передатчика перпендикулярно земле.
Антенна передатчика хрупкая, обращайтесь с ней осторожно.11.
Никогда не нажимайте кнопку передатчика BIND или Trainer, когда управляете моделью. Это приведет к прекраще-12.
нию передачи сигнала, для возобновления сигнала требуется время.

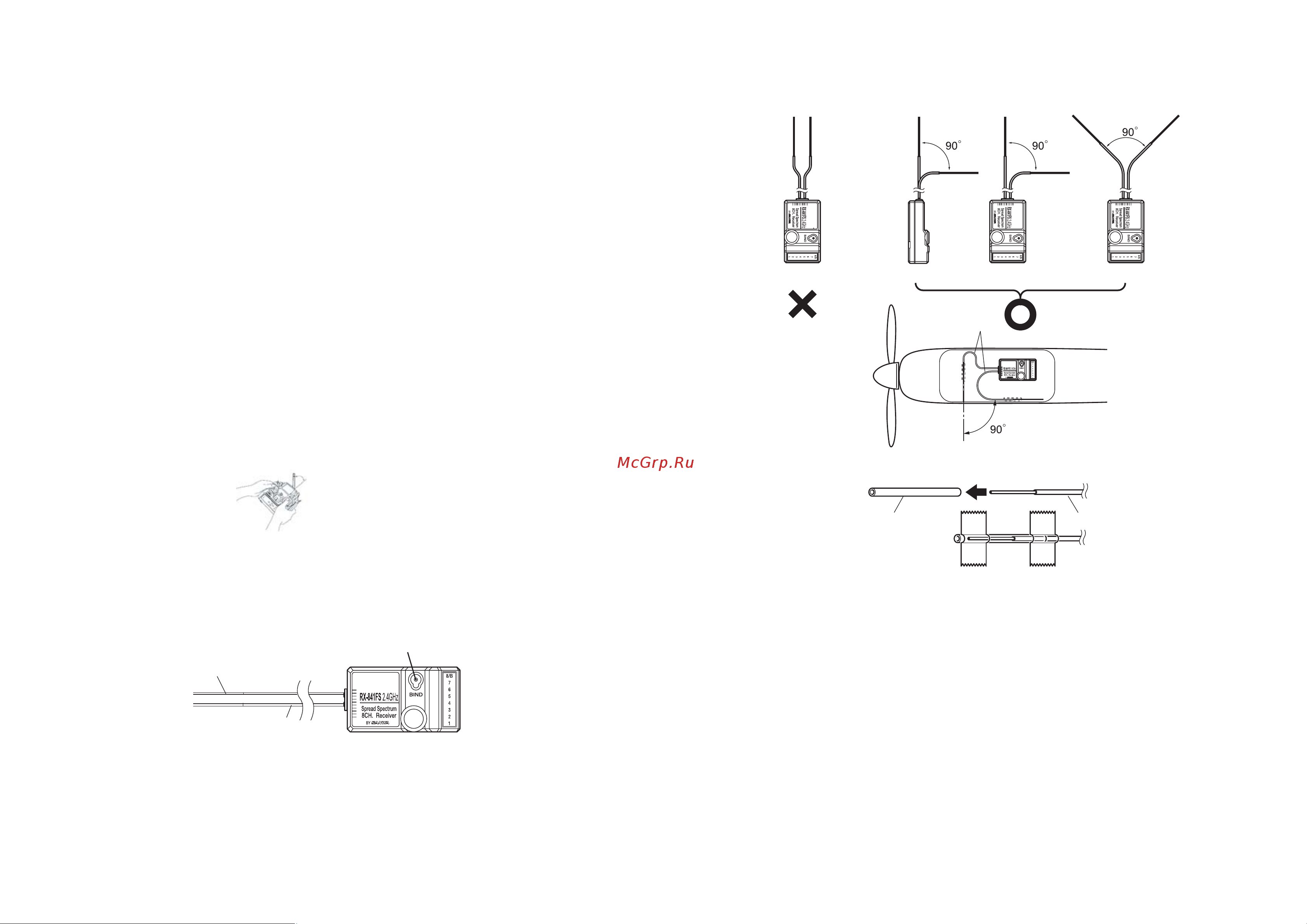

Приемник оснащен двумя антенными проводами. Часть провода антенны не защищена изоляцией. Неизолированную 13.
часть антенны изгибать нельзя.
Провода антенны тонкие, не допускайте их повреждения, обращайтесь с антенной аккуратно.14.
Не укорачивайте и не удлиняйте провода антенны приемника.15.
Изгибать можно только часть антенны в изоляции. Не изгибайте антенну под острым углом. Не изгибайте антенну в 16.
одном и том же месте многократно, антенна может сломаться. При установке приемника на модель изгибайте антенну
по мягко, без резких изгибов.
Направить
перпендикулярно земле
Кнопка и индикатор BIND
Не изолированная
часть антенны
Изолированная
часть антенны
www.pilotage-rc.ru
4
Не допускайте касания антенны приемника металлических или электропроводящих деталей модели. Разогните и за-17.
фиксируйте провода антенн под углом 90 градусов, это необходимо для уверенного приема сигнала, независимо от
положения модели в полете.
Фиксируйте антенну с использованием пластиковых трубок, никогда не крепите антенны приемника непосредствен-18.
но к деталям модели.
Всегда проверяйте отсутствие контакта антенны приемника с металлическими или токопроводящими деталями, осо-19.
бенно если приемник установлен на модели вертолета, или планера из углепластика.
При установке приемника на модель изготовленную не из радиопрозрачного материала, выводите провода антенны 20.
наружу, позаботьтесь что бы они не затенялись деталями модели.
Всегда располагайте антенны приемника на максимально возможном удалении от регуляторов хода, электромоторов 21.
и других приборов, неблагоприятно воздействующих на прием сигнала. Несоблюдение этого условия значительно
сокращает уверенность приема сигнала.
Месторасположения антенн и приемника значительно влияет на уверенность приема сигнала. Если во время управле-22.
ния моделью появляются сбои в приеме сигнала, попробуйте изменить расположение антенн и приемника.
Фирма-продавец не несет ответственности за любые возможные последствия, возникшие при несоблюдении вышепере-
численных мер предосторожности. Производитель оставляет за собой право изменять характеристики, комплектацию
и внешний вид без предупреждения!
Приемник ПриемникПриемник
Антенна
Приемник
АнтеннаПластиковая трубка
Клеить эпоксидкой
или скотчем
