www.pilotage-rc.ru
45

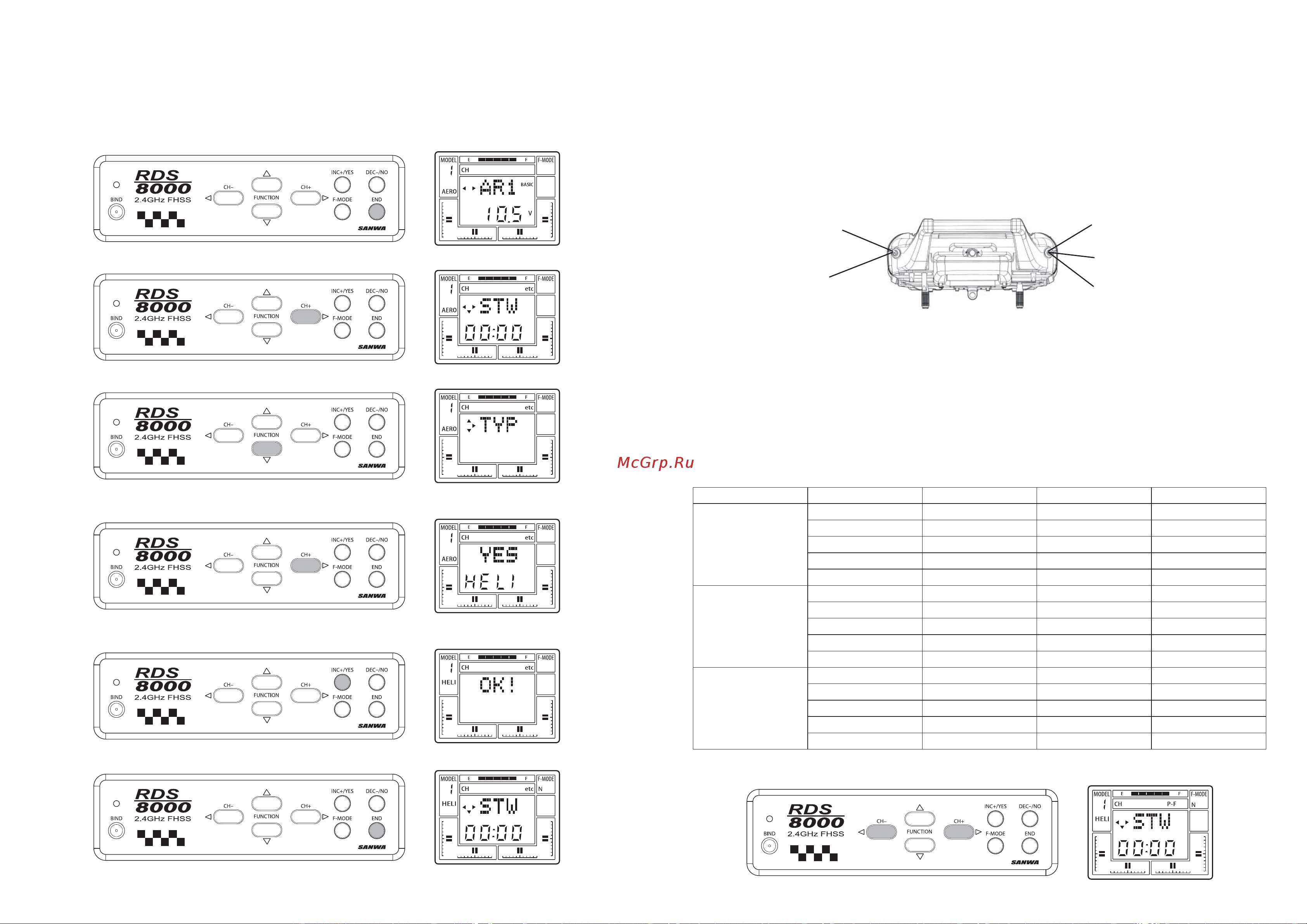

Выбор типа модели (TYP)
На предприятии-изготовителе передатчик RDS8000 программируется как для моделей с фиксированным крылом, так и для
моделей вертолетов.
Если передатчик применяется только для управления моделями вертолетов, Вы можете изменить тип моделей 1, 3, 5, 7 и
9 на HELI. Для этого включите питание передатчика и нажимайте END, пока не выйдете в главный экран, который будет
показывать имя (по умолчанию) модели AR1 и напряжение аккумуляторной батареи.
Пользуясь СН+, выделите значок etc.
Нажав один раз FUNCTION ▼, перейдите на экран TYP.
Обратите внимание, что один из треугольных индикаторов мигает, показывая, что нужно нажать СН+. Нажмите СН+, и
экран покажет надпись HELI и мигающий запрос YES.
Для подтверждения изменения нажмите INC+/YES. На экране появится надпись ОК! Как видно на экране, тип модели №2
изменился с AERO на HELI.
Дважды нажмите END для возврата к экрану STW.
Аналогичным способом можно изменить также тип моделей №3, 5, 7 и 9.
www.pilotage-rc.ru
46
Настройка кривых шага
Передатчик RDS8000 позволяет настроить четыре различных полетных режима для каждой модели вертолета. Этим четы-
рем режимам соответствуют следующие кривые шага:
N Normal
1 Idle Up 1
2 Idle Up 2
3 Hold
Выбор полетного режима (и соответствующей кривой шага) осуществляется с помощью переключателей, расположенных
в верхней части передатчика (см.рисунок).
В режиме Normal оба переключателя должны находиться в положении «на себя».
ВНИМАНИЕ: Если при включении питания передатчика переключатели установлены в положение, соответствующее по-
летному режиму 1, 2 или 3, подается предупредительный звуковой сигнал. Перед запуском двигателя или взлетом Вы всег-
да должны знать, в какой полетный режим установлен ваш передатчик.
На кривой шага для каждого полетного режима имеется пять точек, изменяя ординаты которых, можно приспосабливать
характер кривой к необходимым Вам специфическим требованиям. Эти точки для каждой из кривых обозначаются сле-
дующим образом: PH (большой шаг), P3, P2, P1 (промежуточные точки) и PL (малый шаг). Диапазон величин и значения
ординат по умолчанию для каждой точки приведены в таблице ниже. Чтобы активизировать P3 и P1, нажмите INC+/YES,
когда Вы находитесь на экране P3 или P1. Чтобы установить значения по умолчанию, нажмите одновременно INC+/YES
и DEC-/NO.
Режим Точка Минимум По умолчанию Максимум
Normal
PH -25% 100% 125%
P3 -25% INH 125%
P2 -25% 50% 125%
P1 -25% INH 125%
PL -25% 0% 125%
F.Mode 1 или 2
PH -25% 100% 125%
P3 -25% INH 125%
P2 -25% 50% 125%
P1 -25% INH 125%
PL -25% 0% 125%
F.Mode 1 или Hold
PH -25% 0% 125%
P3 -25% INH 125%
P2 -25% 0% 125%
P1 -25% INH 125%
PL -25% 0% 125%
Для настройки кривых шага выделите значок P-F на индикаторе каналов, используя СН+ и СН-.
Flight Mode 3 или Hold
от себя
F-Mode Normal
на себя
F-Mode 2
от себя
F-Mode 1
в среднем положении
F-Mode Normal
на себя
