УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
96 rus
7. Прикрепите трос переключения передач к анкерному пальцу с помощью шпилечного стопора.

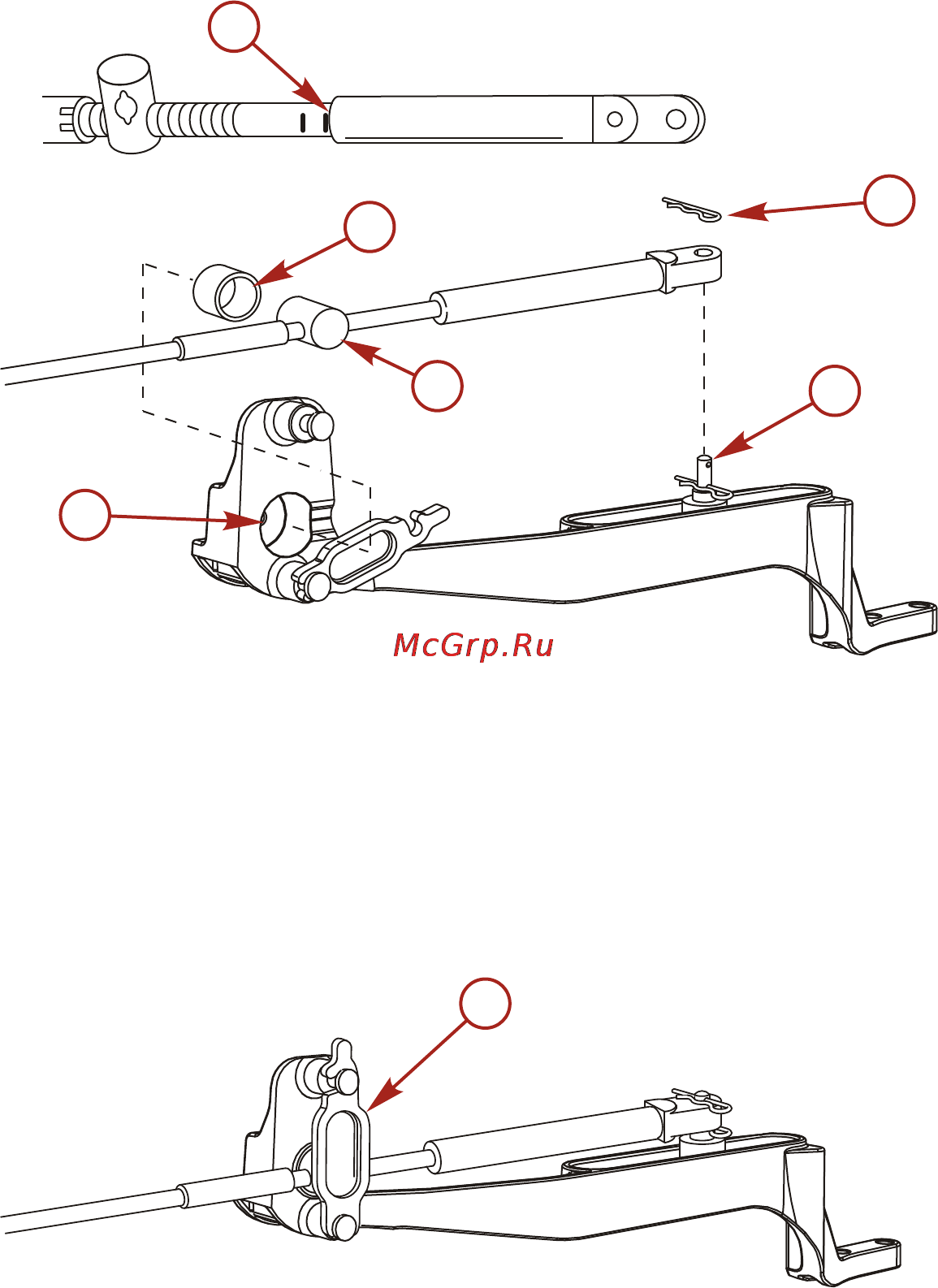

a - Центральная отметка
b - Вставка камеры
c - Тросовая камера
d - Шпилечный стопор
e - Анкерный штифт
f - Держатель камеры
8. Зафиксируйте камеру на месте с помощью кабельного зажима.
a -
Кабельный зажим
9. Проверьте установку троса переключения передач следующим образом:
a. Переключите дистанционное управление на переднюю передачу. Вал гребного винта должен
быть заблокирован на передаче. Если это не так, подвиньте камеру ближе к концу троса.
b. Переключите дистанционное управление в нейтральное положение. Вал гребного винта
должен свободно поворачиваться без сопротивления. Если это не так, отодвиньте камеру
подальше от конца троса. Повторите этапы a и b.
a
b
d
f
e
20824
c
a
20825
