УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
84 rus
!
ПРЕДУПРЕЖДЕНИЕ
Отсоединение штока тяги может привести к тому, что катер внезапно совершит полный крутой
поворот. Этот потенциально опасный маневр может привести к тому, что находящиеся на борту лодки
люди будут выброшены за борт и подвергнутся опасности получения серьезных травм или гибели.

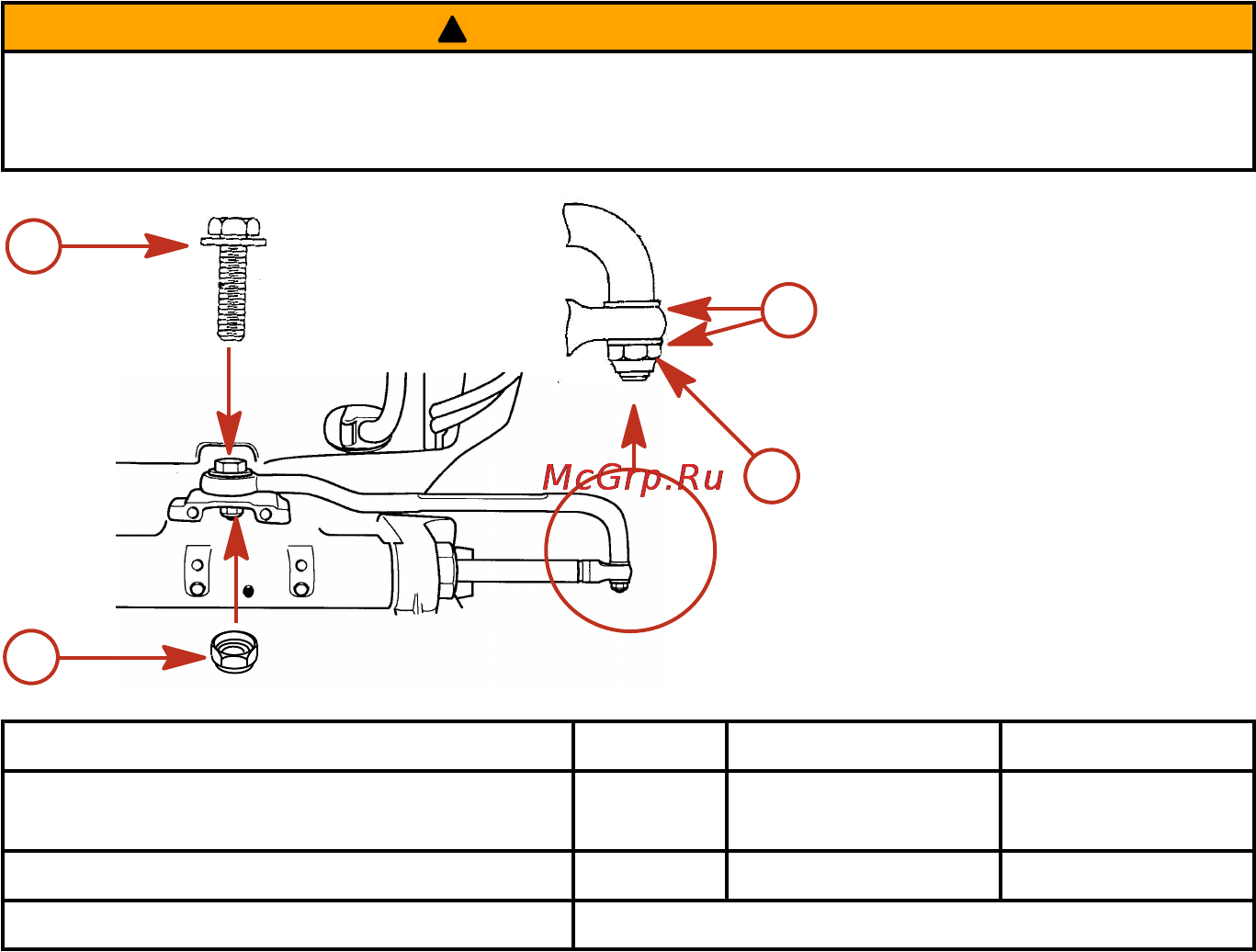

a - Специальная шайба для
головки болта (10-856680)
b - Плоские шайбы
c - Стопорные гайки с нейло‐
новой вставкой
(11-826709113)
d - Стопорные гайки с нейло‐
новой вставкой
(11-826709113)
Описание Нм фунто-дюйм. фунто-фут.
Специальный болт с подголовком в виде
шайбы
27 20
Стопорная гайка с нейлоновой вставкой «d» 27 20
Стопорная гайка с нейлоновой вставкой «c» Затяните до отказа, а затем отверните на 1/4 оборота
Соберите стержень тяги рулевого механизма с тросом рулевого механизма и двумя плоскими шайбами
и стопорной гайкой с нейлоновой вставкой. Затяните стопорную гайку до отказа, а затем отверните ее
на 1/4 оборота.
Смонтируйте стержень тяги рулевого механизма на двигателе с помощью специального болта с
подголовком в виде шайбы и стопорной гайки. Сначала прикрутите специальный болт с подголовком в
виде шайбы, затем затяните контргайку до заданного значения.
2897
a
b
c
d
