УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
90 rus

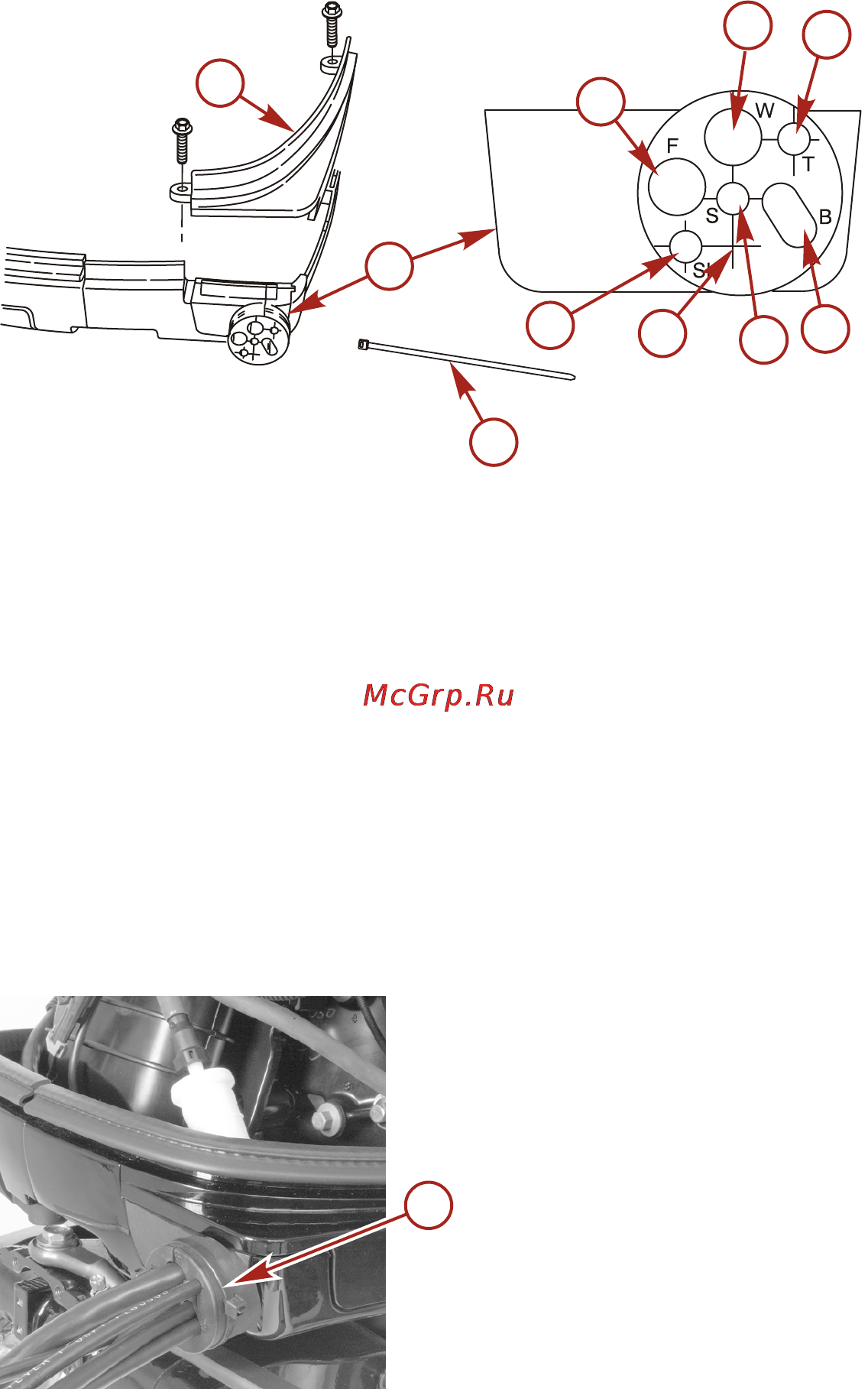

1. Вытяните уплотнение кожуха. Снимите крышку смотрового люка с нижнего кожуха.
a - Крышка смотрового люка
b - Переднее уплотнительное кольцо
c - Отверстие топливного шланга
d - Отверстие жгута проводов дистанционного управления
e - Отверстие троса дроссельной заслонки
f - Отверстие кабеля батареи
g - Отверстие трубки спидометра
h - Отверстие электропроводки SmartCraft или дополнительной электропроводки
i - Отверстие троса переключения передач
j - Кабельный бандаж
2. Прокладывайте шланги, проводку и тросы через соответствующие отверстия в переднем
резиновом уплотнении (как показано).
3. Установите на место крышку смотрового люка и закрепите ее двумя болтами. Снова прикрепите
уплотнение кожуха.
4. Оберните кабельный бандаж вокруг наружного диаметра (Н.Д.) переднего резинового уплотнения.
a -
Кабельный бандаж
a
b
f
c
d
e
g
20792
h
i
j
a
20794
