УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
98 rus
2. Установите дистанционное управление в положение нейтральной передачи.
N
26838
3. Установите трос дроссельной заслонки на дроссельный рычаг с помощью крепежного зажима.
4. Отрегулируйте тросовую камеру так, чтобы установленный трос дроссельной заслонки удерживал
дроссельный рычаг напротив упорного винта холостого хода.
5. Пропустите трос дроссельной заслонки через переднее резиновое уплотнение.
6. Установите тросовую камеру в фиксатор камеры.

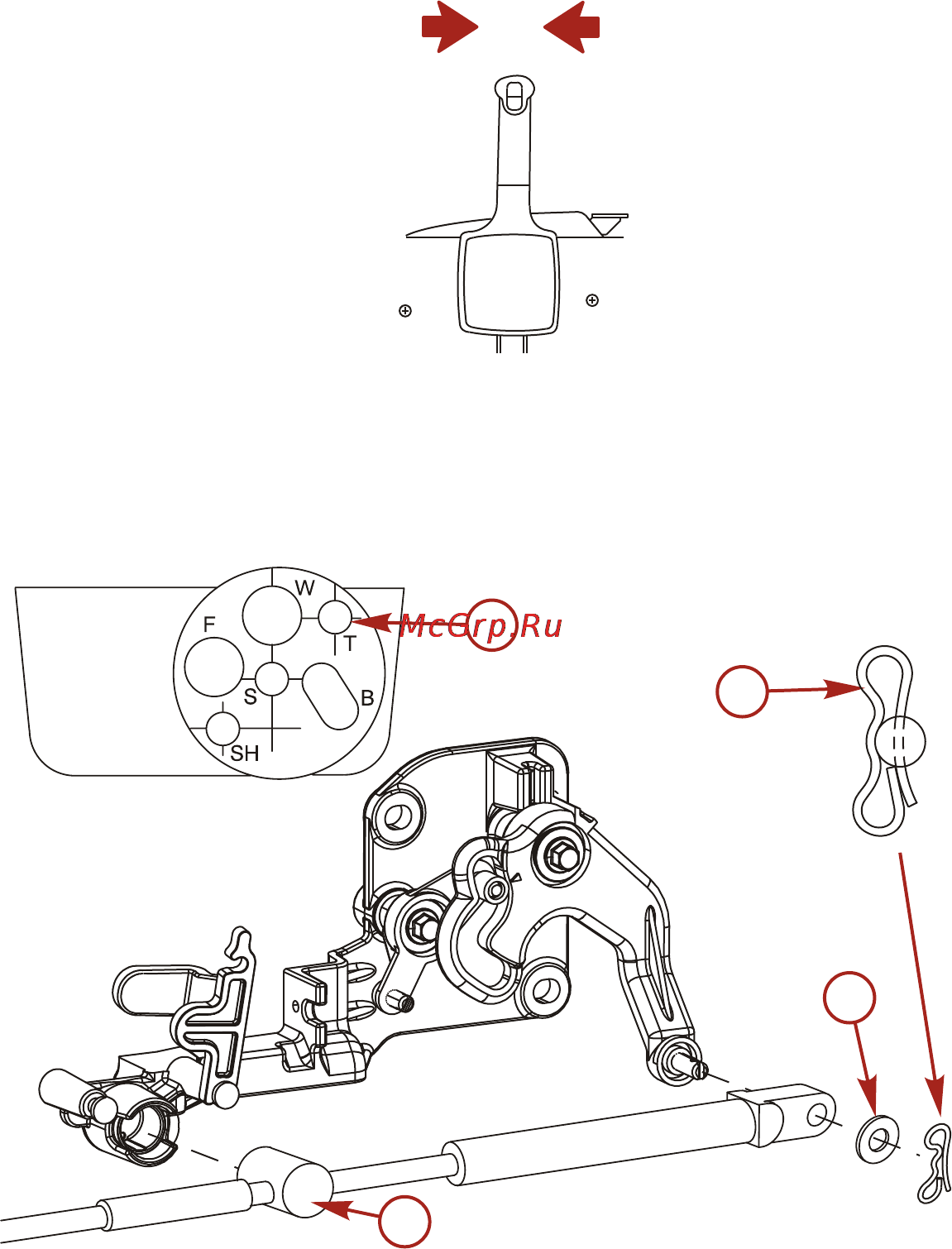

a - Отверстие троса дроссельной заслонки
b - Плоская шайба
c - Крепежный зажим
d - Тросовая камера
a
d
b
c
20827
