УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
82 rus

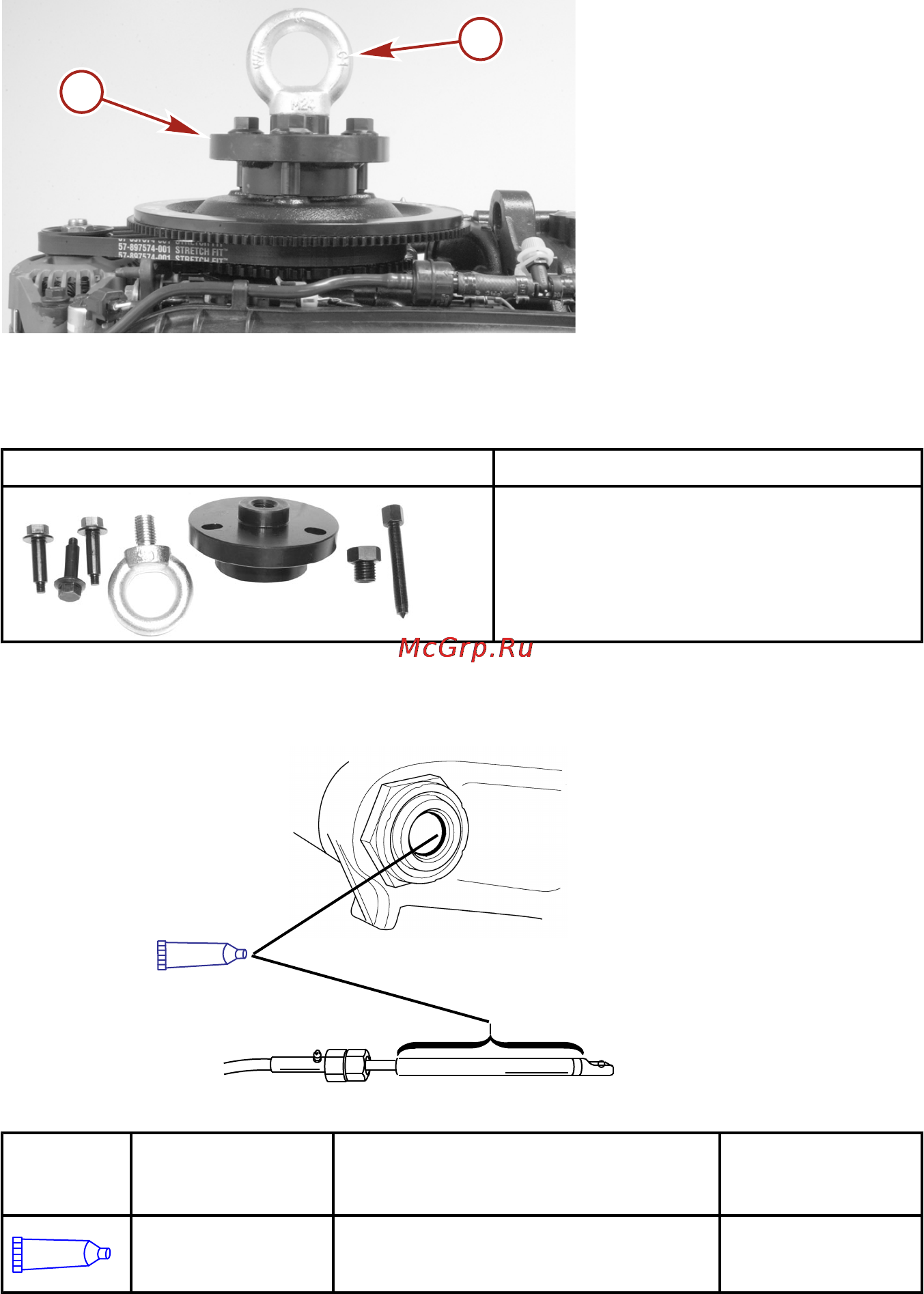

5. Поднимите подвесной двигатель и установите его на транец.
a - Основание подъемного устройства
b - Подъемный рым
Выталкиватель маховика/Подъемное кольцо 91-895343T02
14869
Снимает маховик с двигателя. Используется
для подъема силовой головки/двигателя.
Трос рулевого механизма - трос, проложенный по правому борту
1. Смажьте уплотнительное кольцо и весь конец троса.
3724
95
Труба,
ссыл.
номер
Описание Где используется Деталь №
95
Тефлоновая смазка
2-4-C морского
назначения
Уплотнительное кольцо и весь конец
троса.
92-802859Q 1
a
b
20854
